Guía para movimiento lineal Serie de casquillos anti giro G
Guía para movimiento lineal Serie de casquillos anti giro G

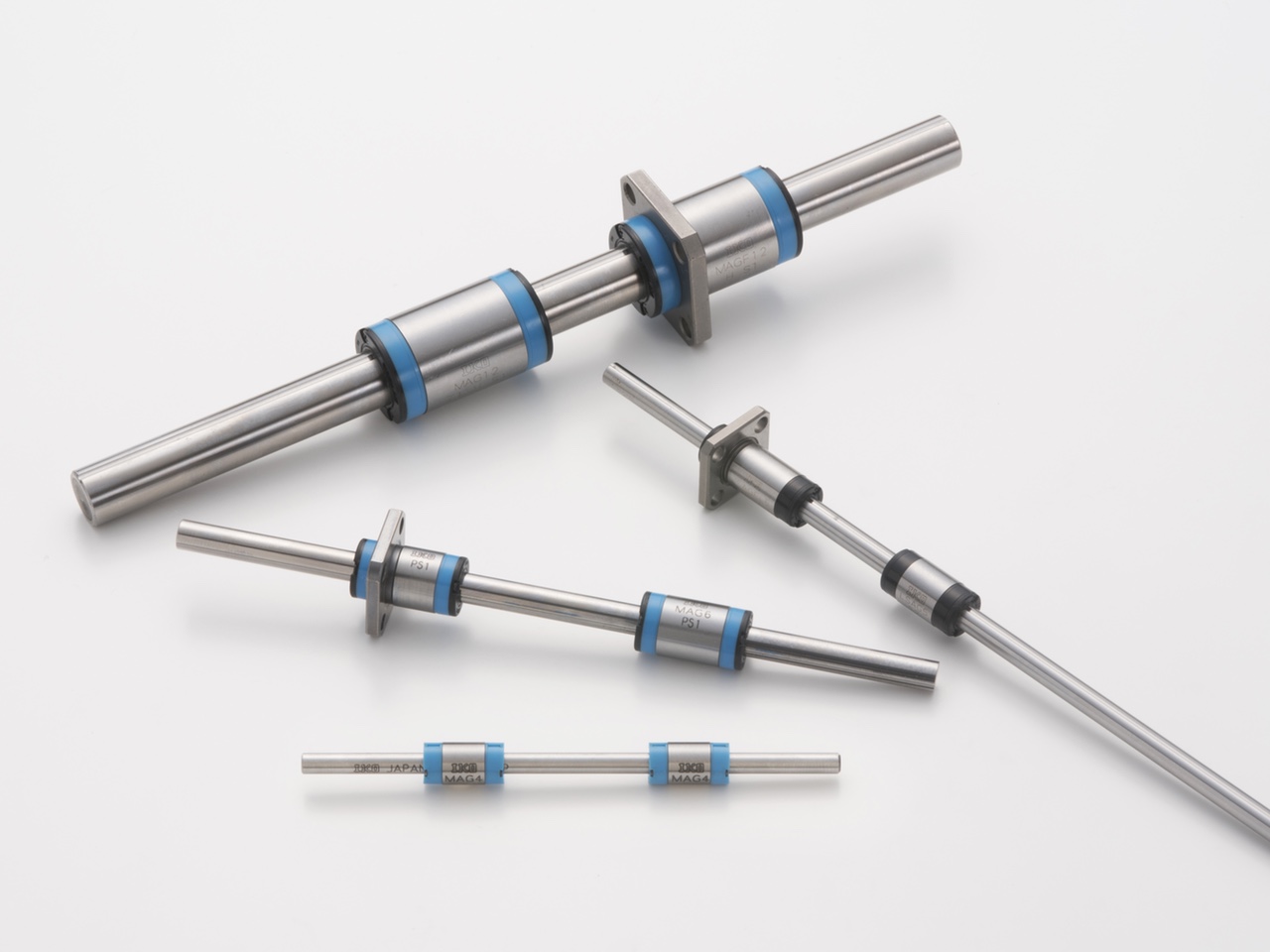

El casquillos anti giro G de IKO es una guía para movimiento lineal en la que un cilindro externo realiza un movimiento lineal interminable a lo largo del eje estriado. Dado que dos hileras de bolas de acero entran en contacto con la superficie de pista en cuatro puntos, puede lograrse una precisión y rigidez estables, incluso en aplicaciones donde se aplica una carga con dirección y tamaño variables o una carga compleja. El casquillos anti giro es extremadamente compacto gracias a su estructura simple.

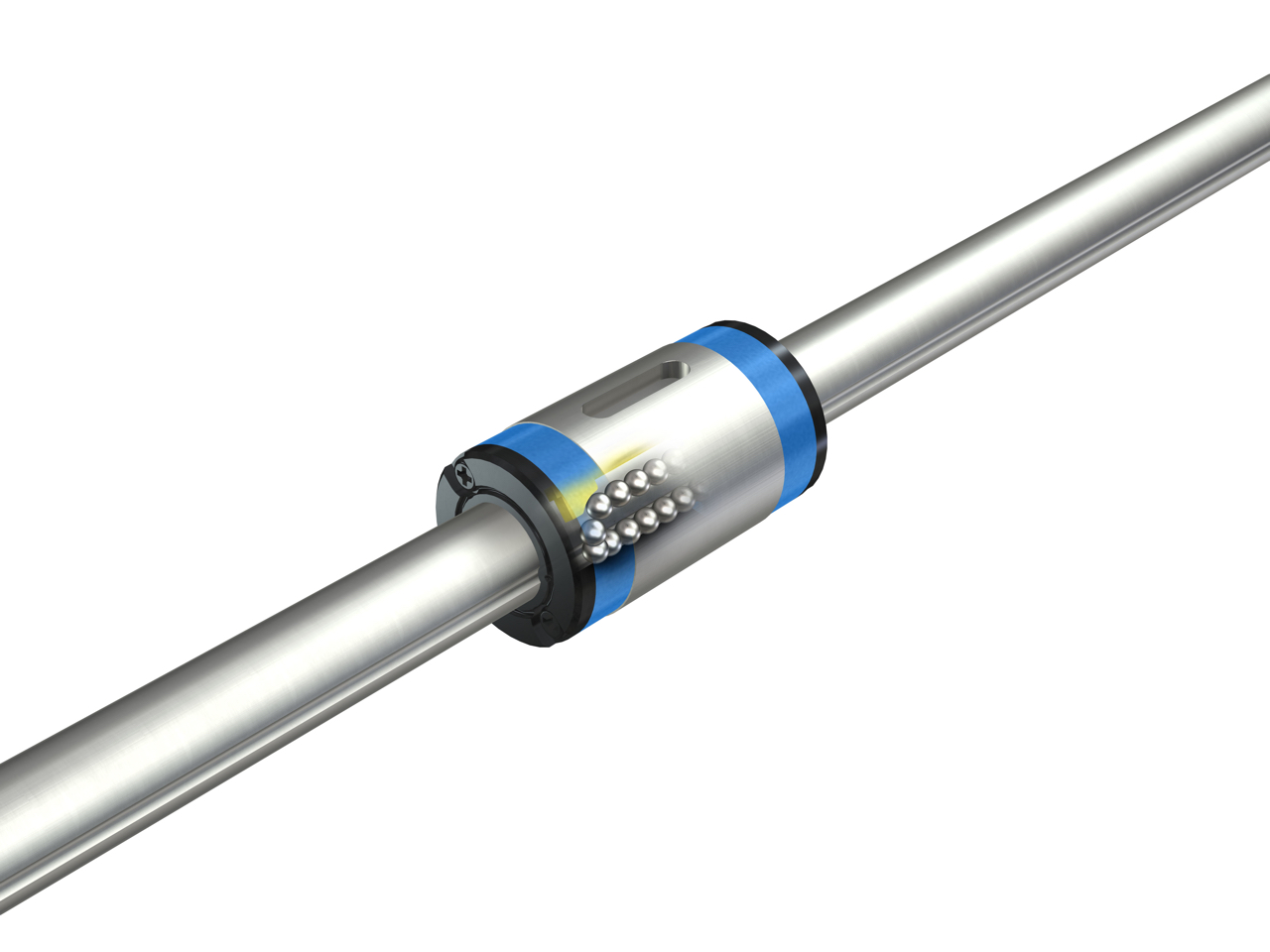

Casquillos anti giro C-Lube MAG
El casquillos anti giro C-Lube MAG incorpora la parte de lubricación C-Lube en el casquillos anti giro G de IKO, que hace gala de una extraordinaria participación de mercado en equipos de fabricación relacionados con semiconductores/cristal líquido usados bajo condiciones de operación extremas de alta aceleración y desaceleración. Esto permite un estado libre de mantenimiento a largo plazo, lo que reduce el costo de todo el sistema al eliminar el mecanismo de suministro de aceite y reduce el costo de ejecución al disminuir las horas de trabajo requeridas en la lubricación.
Libre de mantenimiento
Debido a que el aceite de lubricación en el interior de C-Lube mantiene el rendimiento de lubricación por un periodo prolongado, se reduce el molesto trabajo de administración de lubricación.

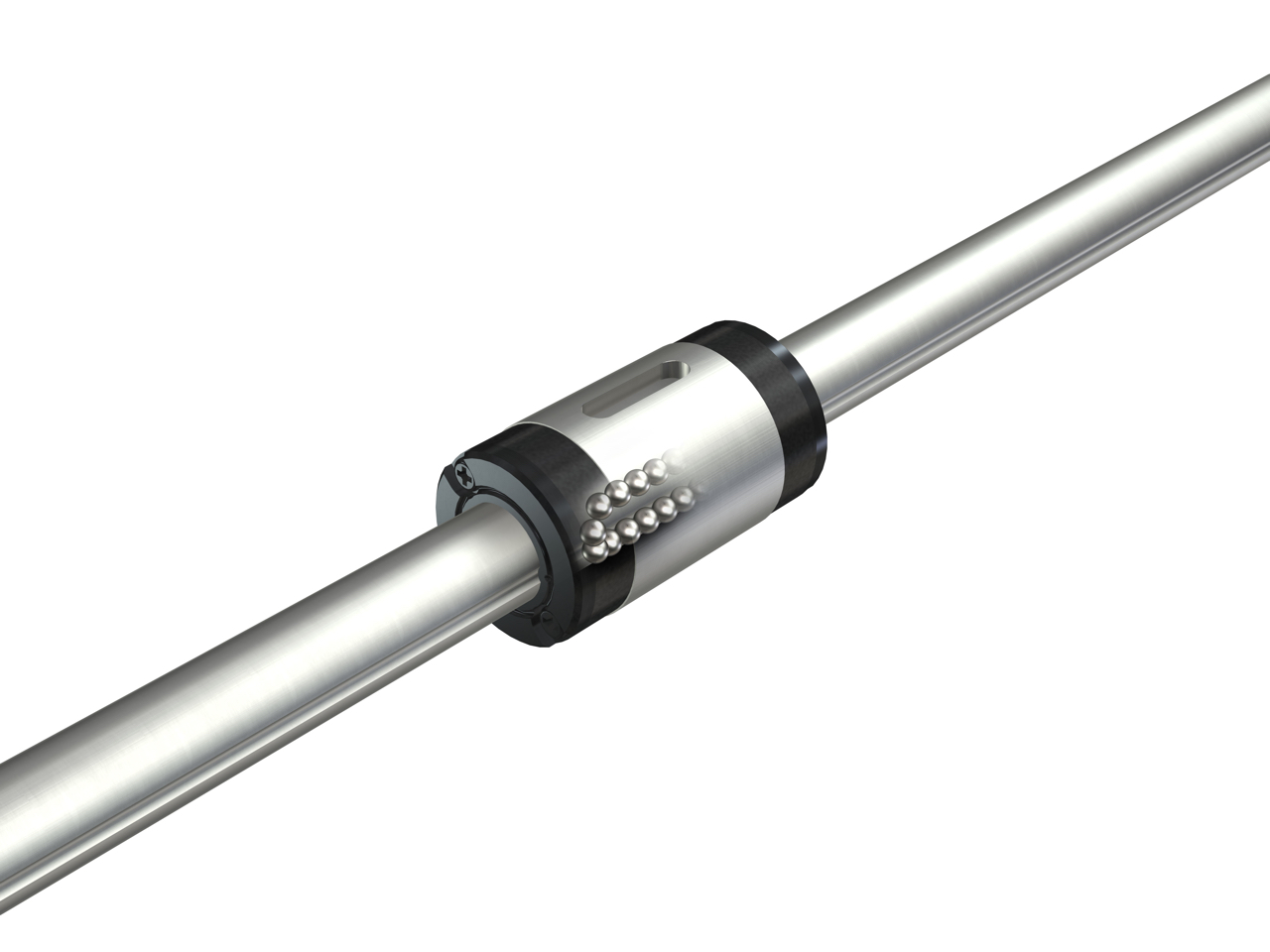

Casquillos anti giro G
Intercambiable
Está disponible la especificación intercambiable. Dado que las dimensiones del cilindro externo y del eje estriado se manejan por separado, cada una puede agregarse e intercambiarse libremente.

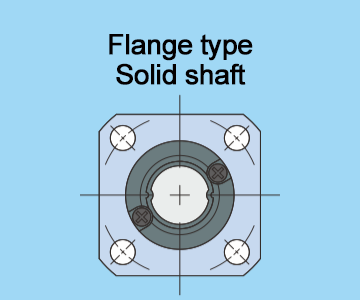

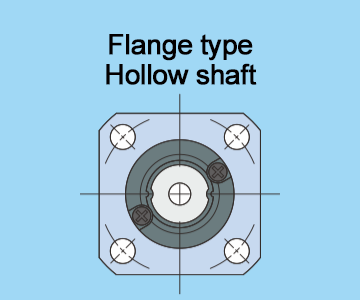

Tipo estándar y tipo brida
Hay dos formas de cilindro externo disponibles: estándar (cilíndrico) y tipo brida.
Longitud del cilindro externo
Hay dos modelos de tipo estándar y tipo brida con diferentes longitudes del cilindro externo: tipo estándar y tipo largo de alta rigidez, que pueden utilizarse para una amplia gama de aplicaciones.

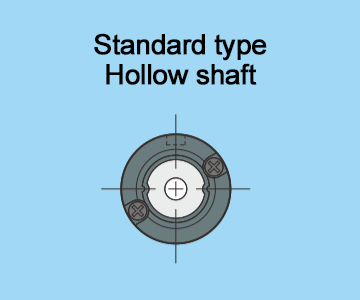

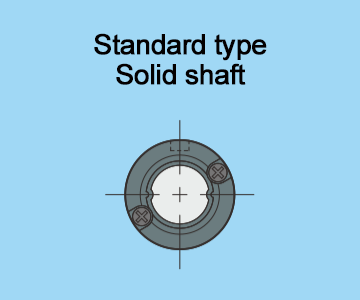

Eje sólido y eje hueco
Los ejes sólidos y los ejes huecos están disponibles para el eje estriado, que pueden seleccionarse según la aplicación.
Hecha en acero inoxidable
El eje estriado de acero inoxidable puede seleccionarse como una opción. Son aptos para aplicaciones en las que no puede utilizarse aceite para la antioxido, como en un entorno de sala limpia.
Línea
Casquillos anti giro C-Lube MAG・Casquillos anti giro G
Modelo | Forma | Longitud del cilindro externo | Modelo | Tamaño | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | ||||
Casquillos anti giro C-Lube MAG |
![]() |
Estándar | MAG | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Larga | MAGL | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
Casquillos anti giro C-Lube MAG |
![]() |
Estándar | MAGT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Larga | MAGLT | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
Casquillos anti giro C-Lube MAG |
![]() |
Estándar | MAGF | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Casquillos anti giro C-Lube MAG |
![]() |
Estándar | MAGFT | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Casquillos anti giro G |
![]() |
Estándar | LSAG | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Larga | LSAGL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
Casquillos anti giro G |
![]() |
Estándar | LSAGT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Larga | LSAGLT | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
Casquillos anti giro G |
![]() |
Estándar | LSAGF | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Larga | LSAGFL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
Casquillos anti giro G |
![]() |
Estándar | LSAGFT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Larga | LSAGFTL | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
*Para los modelos indicados conestá disponible la especificación intercambiable.
Especificación especial
Placa lateral de acero inoxidable
Se reemplazan las placas de extremo de resina sintética estándar por placas de extremo de acero inoxidable. La longitud total del cilindro externo permanece sin modificaciones.
Sin sellado
Los sellos en ambos extremos del cilindro externo se pueden reemplazar por placas de extremo de presión, que no entran en contacto con el eje estriado, a fin de reducir la resistencia friccional. Esta especificación no es eficaz para la protección contra el polvo.
Orificio de lubricación
Se crea un orificio de lubricación en el cilindro externo.
Con placa C-Lube
La C-Lube impregnada con lubricante se coloca dentro del escudo final de la unidad deslizante, de modo que el intervalo para volver a aplicar lubricante puede extenderse.
Sello de entorno especial
Los sellos inferior y de extremo estándar son reemplazados con sellos para entornos especiales que pueden ser usados a altas temperaturas.
Grasa especificada
El tipo de grasa preenvasada puede modificarse con el código suplementario.
Eje estriado de acero inoxidable
El material del eje estriado sólido se cambia a acero inoxidable.
