Guía para movimiento lineal Jaula de rodillos planos
Guía para movimiento lineal Jaula de rodillos planos

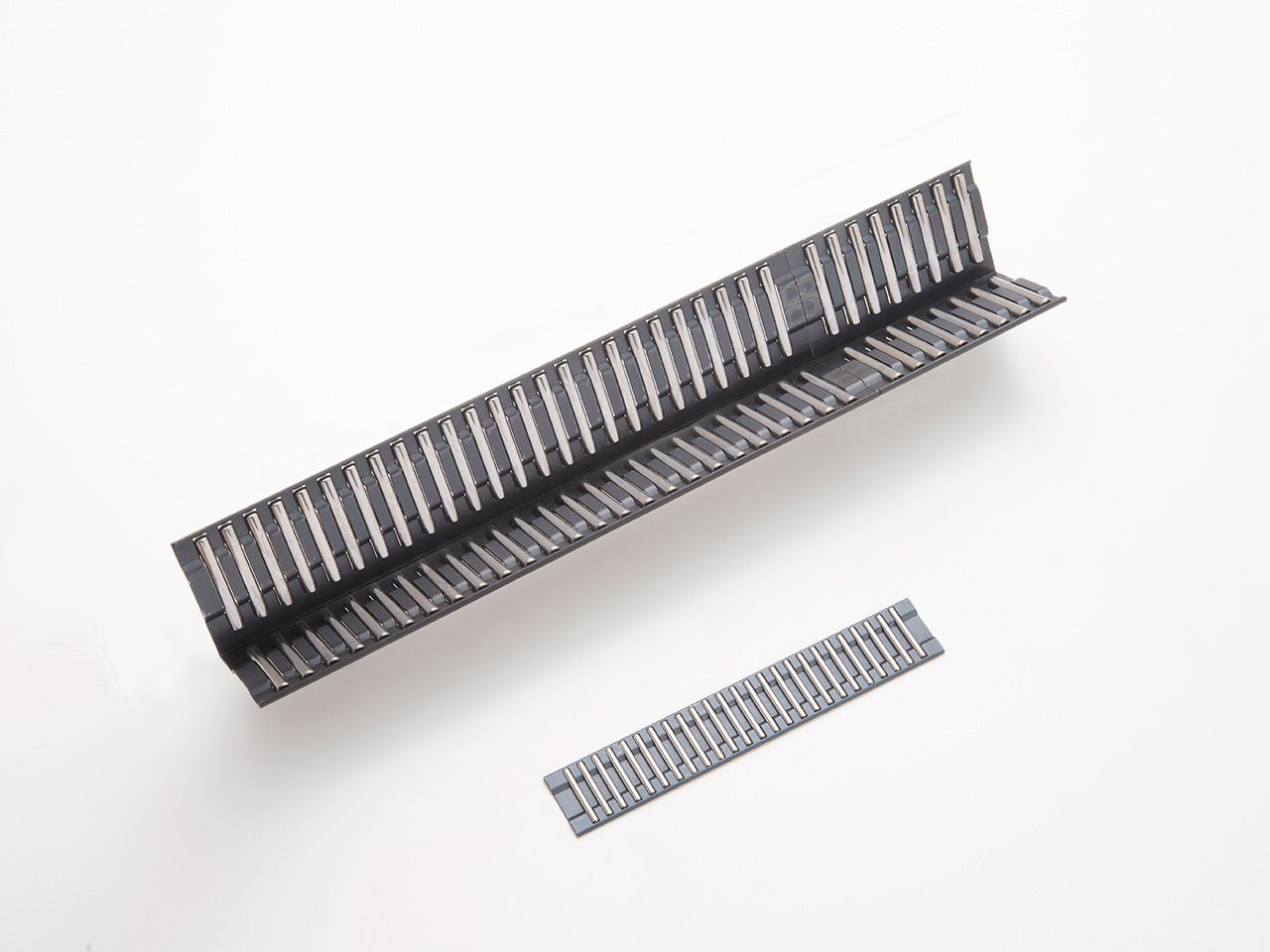

La jaula de rodillos plano de IKO es una guía para movimiento lineal limitado que consta de rodillos de alta precisión y jaulas muy precisas, y tiene una altura de sección transversal baja igual al diámetro del rodillo.
Los rodillos se ensamblan en una jaula con una pequeña distancia de paso, de modo que los rangos de carga son importantes y la rigidez es alta.
El modelo de hilera simple y el modelo de doble hilera con un ángulo de 90° están estandarizados y pueden utilizarse fácilmente para modificar las piezas de guiado planas convencionales de las herramientas de máquina, etc. en un tipo de guía de rodillos sin un rediseño a gran escala de la base.
A medida que una jaula procesada con alta precisión guía los rodillos, la resistencia friccional es muy baja sin pegue y despegue, y se logra un movimiento lineal estable. Las jaulas hechas de resina sintética son ideales para aplicaciones donde se requiere un ruido bajo.
Los rodillos se colocan en un retenedor de forma segura, lo que permite un manejo fácil.
Línea
Jaula de rodillos planos
Modelo | Forma | Material | Modelo | Tamaño | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
20 | 25 | 30 | 35 | 40 | 50 | 100 | 200 | ||||
Jaula de rodillos planos |
![]() |
Hecho de acero | FT | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Jaula de rodillos planos | Resina sintética | FT…N | ○ | ○ | ○ | ○ | - | - | - | - | |
Jaula de rodillos planos |
![]() |
Hecho de acero | FTW…A | - | - | - | - | ○ | ○ | ○ | ○ |
