Guía para movimiento lineal Unidad deslizante lineal de precisión
Guía para movimiento lineal Unidad deslizante lineal de precisión

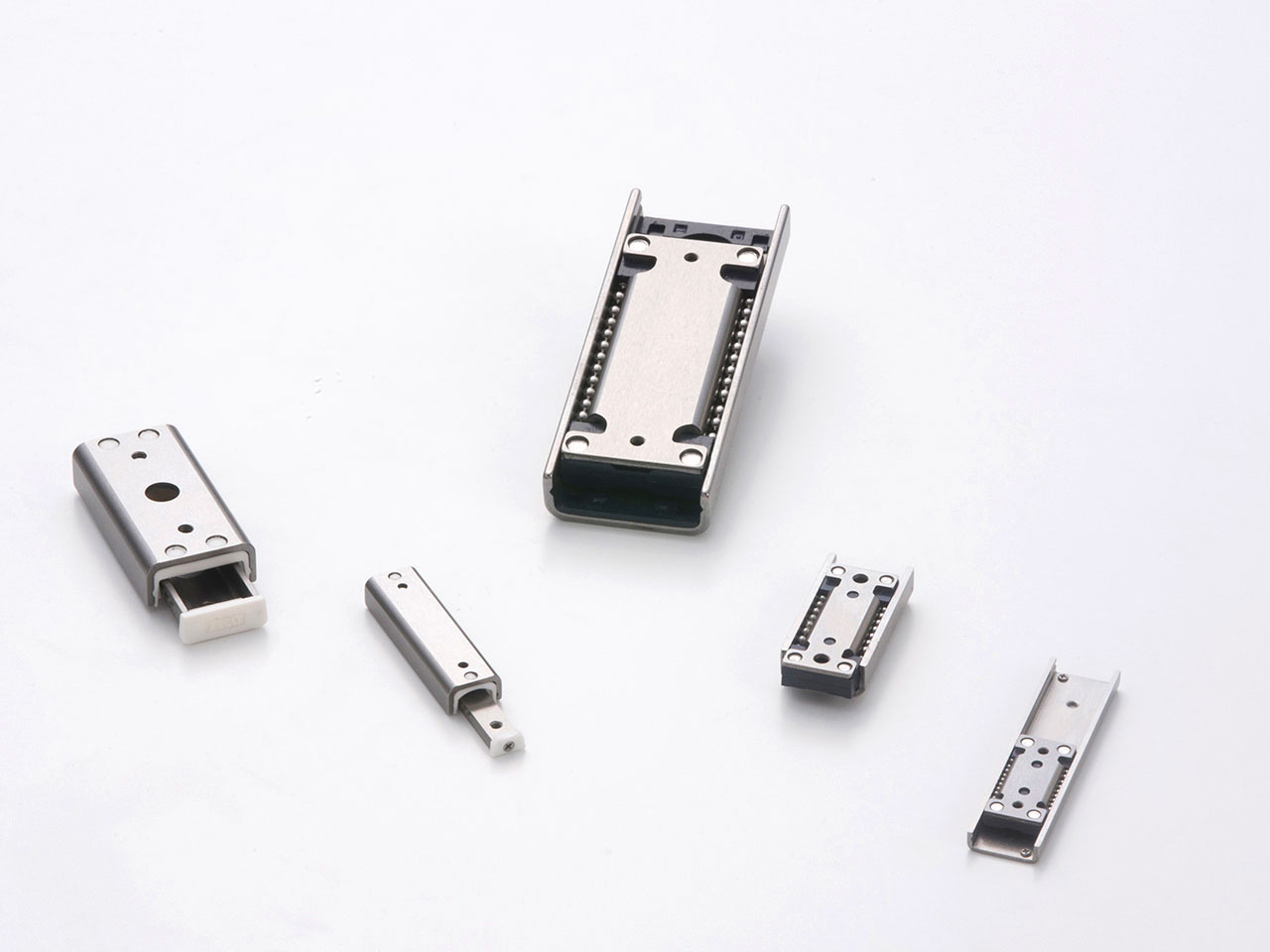

El deslizamiento de bola de precisión de IKO es una guía para movimiento lineal extremadamente liviana y compacta con la superficie de montaje y parte de guía integradas, fabricada dentro de una guía mediante el moldeado preciso de una placa de acero inoxidable en forma de U. Debido a que puede mantenerse un alto rendimiento y calidad de manera estable durante un período prolongado, se utiliza ampliamente como una guía para movimiento lineal de precisión para las piezas de guiado de cabezal magnético de instrumentos de medición de precisión y dispositivos de almacenamiento externos de computadoras. También se utiliza como una pieza funcional para un movimiento lineal de precisión, por ejemplo, en equipos de prueba e inspección y de fabricación de semiconductores. Los modelos están disponibles en muchos tamaños y rendimientos, y pueden seleccionarse según la aplicación.
Características de producto
Excelente resistencia a la corrosión
Todos los componentes metalicos es de acero inoxidable ,de modo que es muy resistente a la corrosión y son adecuados para aplicaciones en un entorno de sala blanca.
Funcionamiento silencioso y suave
El excelente mecanismo de guiado y jaula de las bola y el buen acabado de de pistas permiten un movimiento lineal silencioso y suave con poca fricción. Para el movimiento de micro-avance y posicionamiento de alta precisión tiene una gran espuesta.
Alta seguridad
Debido a que se utilizan materiales de auto extinción o no combustibles para todos los componentes de resina sintética, pueden utilizarse para una amplia gama de aplicaciones como dispositivos del hogar o equipos de automatización de oficina que requieren incombustibilidad.
Peso ligero y compacto
Se redujo el peso al integrar las piezas necesarias lo más posible para el mecanismo de movimiento lineal y se redujo al mínimo el tamaño al ordenar funcionalmente cada pieza, lo que permite que las piezas de guiado para movimiento lineal se reduzcan significativamente en cuanto a peso y tamaño.
Rendimiento estable
Dado que dos hileras de bolas de acero están en contacto con la pista en cuatro puntos, tiene una capacidad de carga estable en relación con las cargas en todas las direcciones. Además, debido a la estructura simple, los errores de maquinado y ensamble son menores y se puede lograr una alta precisión de movimiento.
Línea
Unidad deslizante lineal de precisión
Modelo | Forma | Modelo | Ancho | |||||
---|---|---|---|---|---|---|---|---|
7 | 10 | 12 | 15 | 20 | 25 | |||
Unidad deslizante lineal de precisión |
![]() |

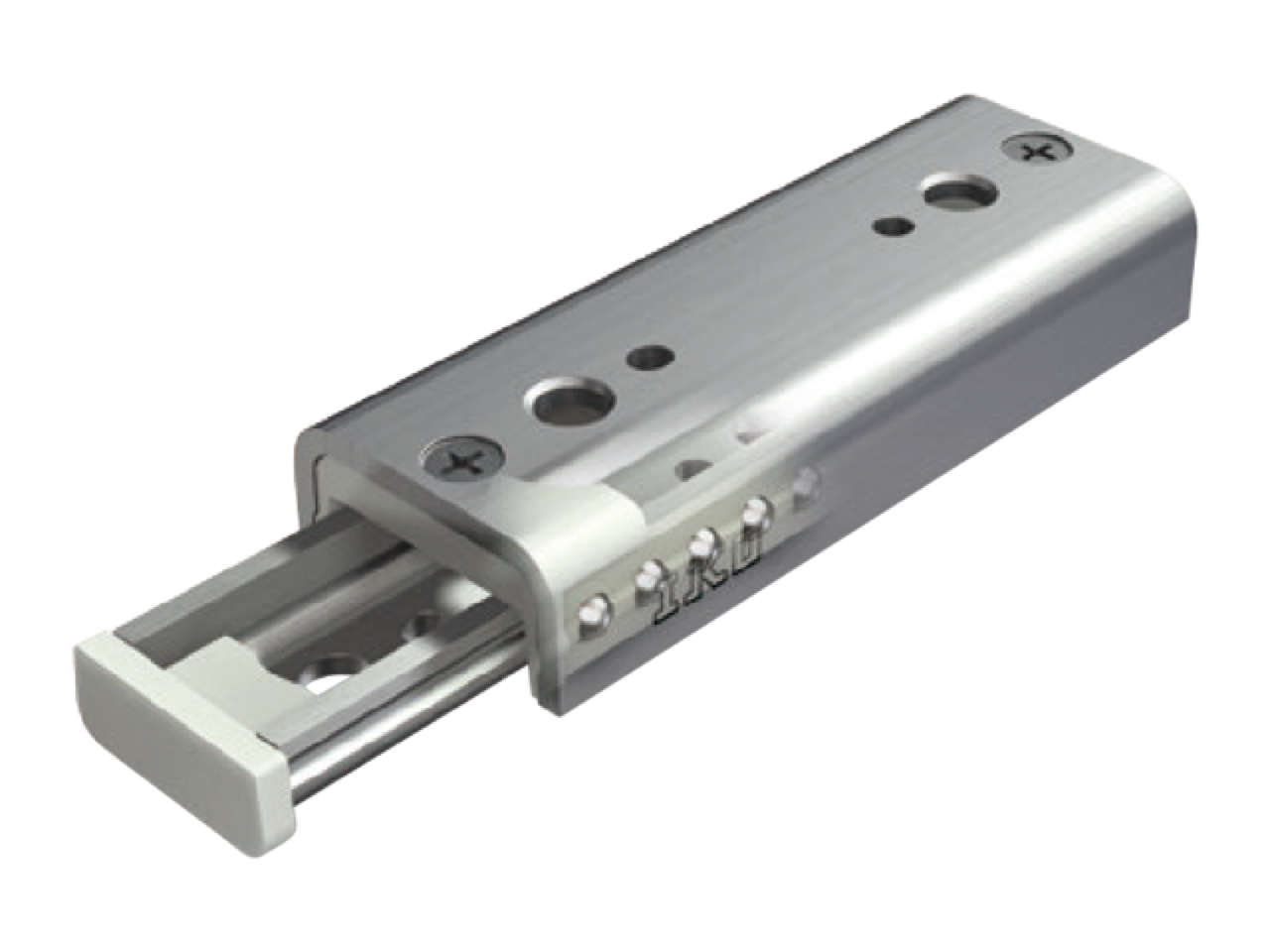

BSP | ○ | ○ | - | ○ | ○ | ○ |
Unidad deslizante lineal de precisión |
![]() |

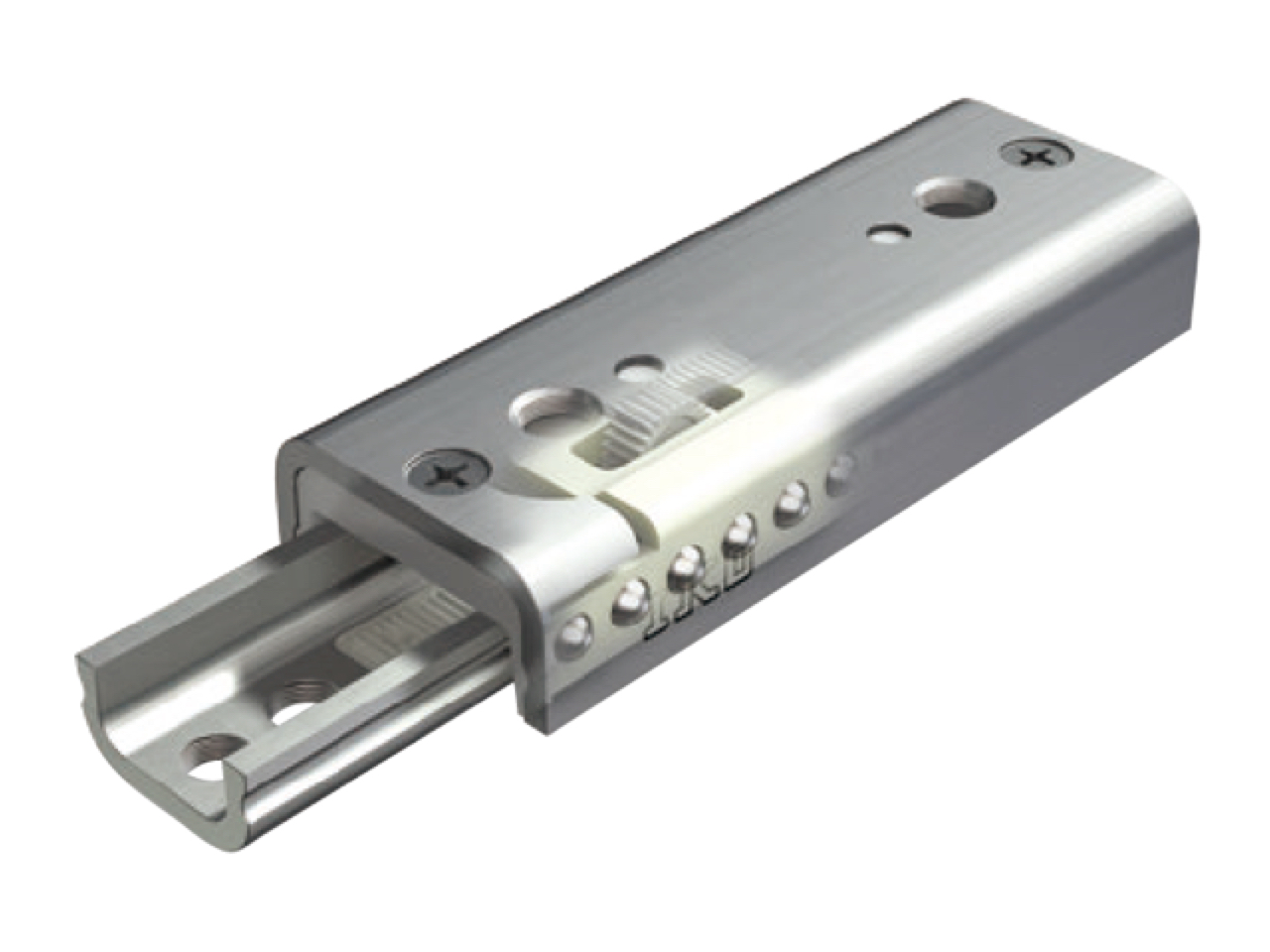

BSPG | - | - | ○ | ○ | ○ | ○ |
Unidad deslizante lineal de precisión |
![]() |

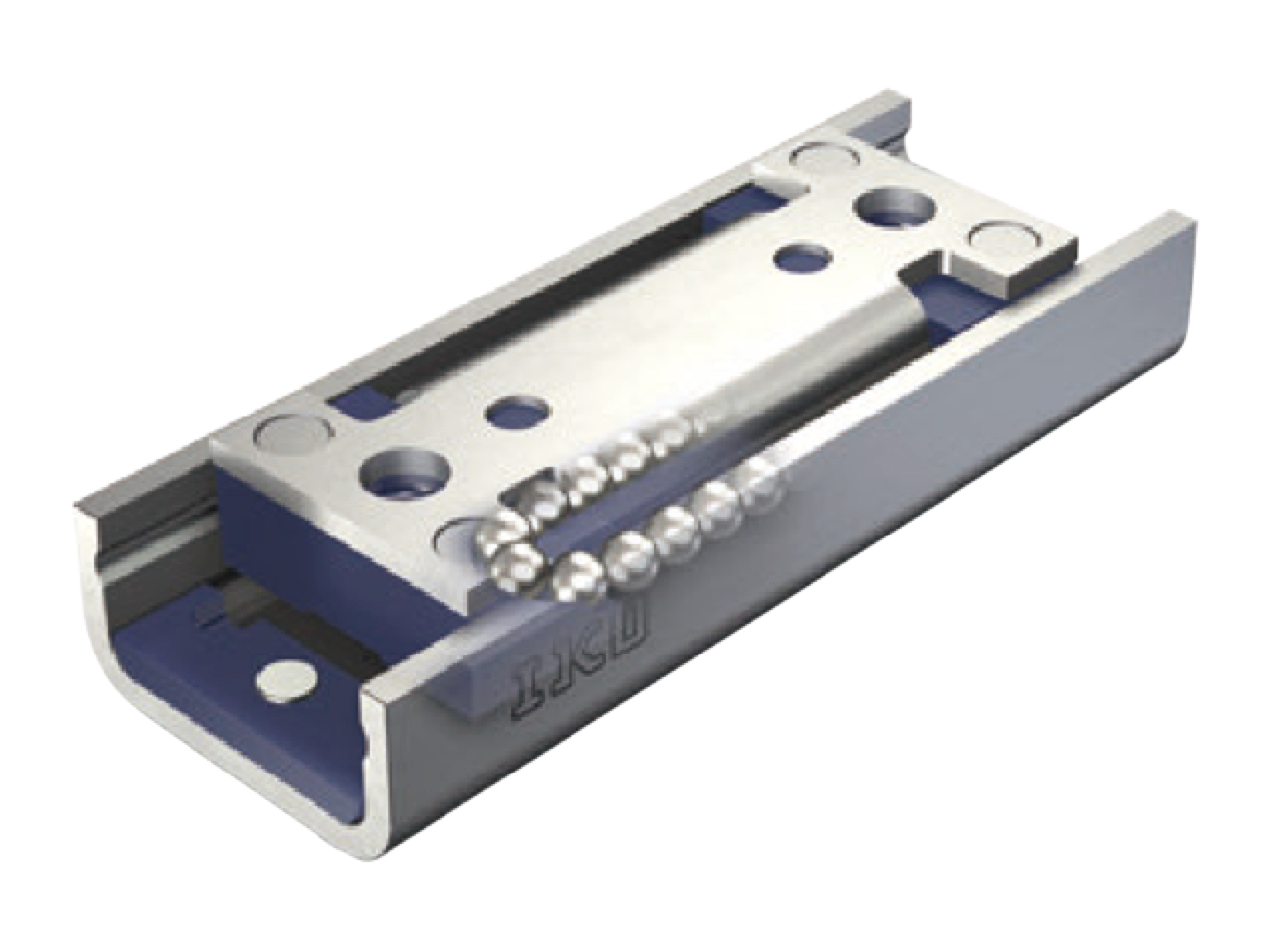

BSR | - | - | ○ | ○ | ○ | ○ |
