Série Mecatrônica Mesa de Posicionamento de Precisão TU

  • Mesa de Posicionamento de Precisão TU

Série Mecatrônica Mesa de Posicionamento de Precisão TU

TU

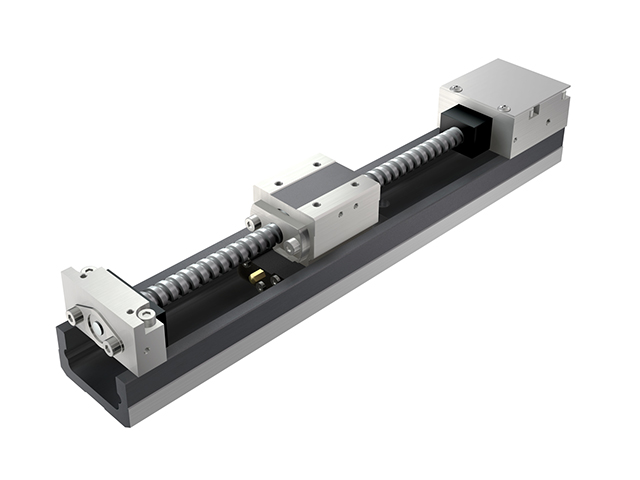

A Mesa de Posicionamento de Precisão TU é uma mesa de posicionamento esguia e compacta que posicionou uma mesa corrediça montada no interior do trilho em forma de U. A mesa corrediça é integrada ao mecanismo da guia de rolagem de movimentação linear, na qual duas filas de esferas de aço de grande diâmetro estão em contato com os canais em quatro pontos, obtendo-se, assim, alta precisão estável e alta rigidez em operações, mesmo sob carga flutuante variando em direção e magnitude e sob carga complexa. Além disso, a adoção de um trilho em forma de U aumentou a rigidez do trilho mesmo quando submetido a momento de carga e torsão. A Mesa de Posicionamento de Precisão TU inclui oito tamanhos, com uma largura de trilho de 25 mm a 130 mm. Para cada um deles, é possível escolher o comprimento da mesa corrediça de acordo com a aplicação. Além disso, os tipos de fuso de esferas e roscas, tipos de motor e instalações de sensores, etc., podem ser definidos para obter uma mesa de posicionamento ideal e apropriada para cada aplicação.
