Guia de Rolagem de Movimentação Linear Bucha de Esfera Linear Série G
Guia de Rolagem de Movimentação Linear Bucha de Esfera Linear Série G

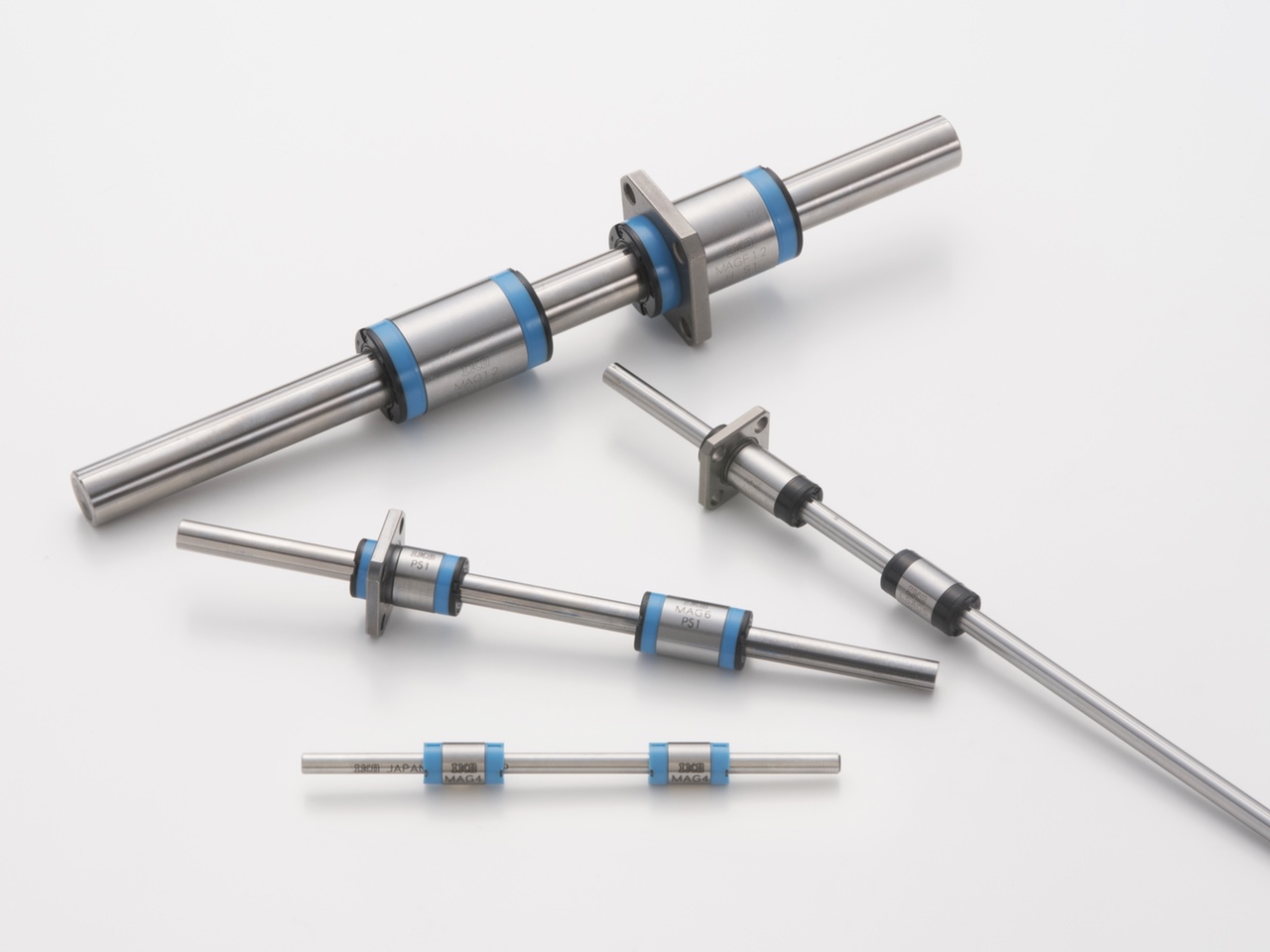

A Bucha de Esfera Linear Série G da IKO é uma guia de rolagem de movimentação linear na qual um cilindro externo realiza um movimento linear contínuo ao longo do eixo estriado. Como duas filas de esferas entram em contato com a superfície do canal em quatro pontos, precisão e rigidez estável podem ser obtidas, mesmo em aplicações onde cargas com direção e tamanho variável ou cargas grandes e complexas são aplicadas. Essa bucha de esfera linear é extremamente compacta graças à sua estrutura simples.

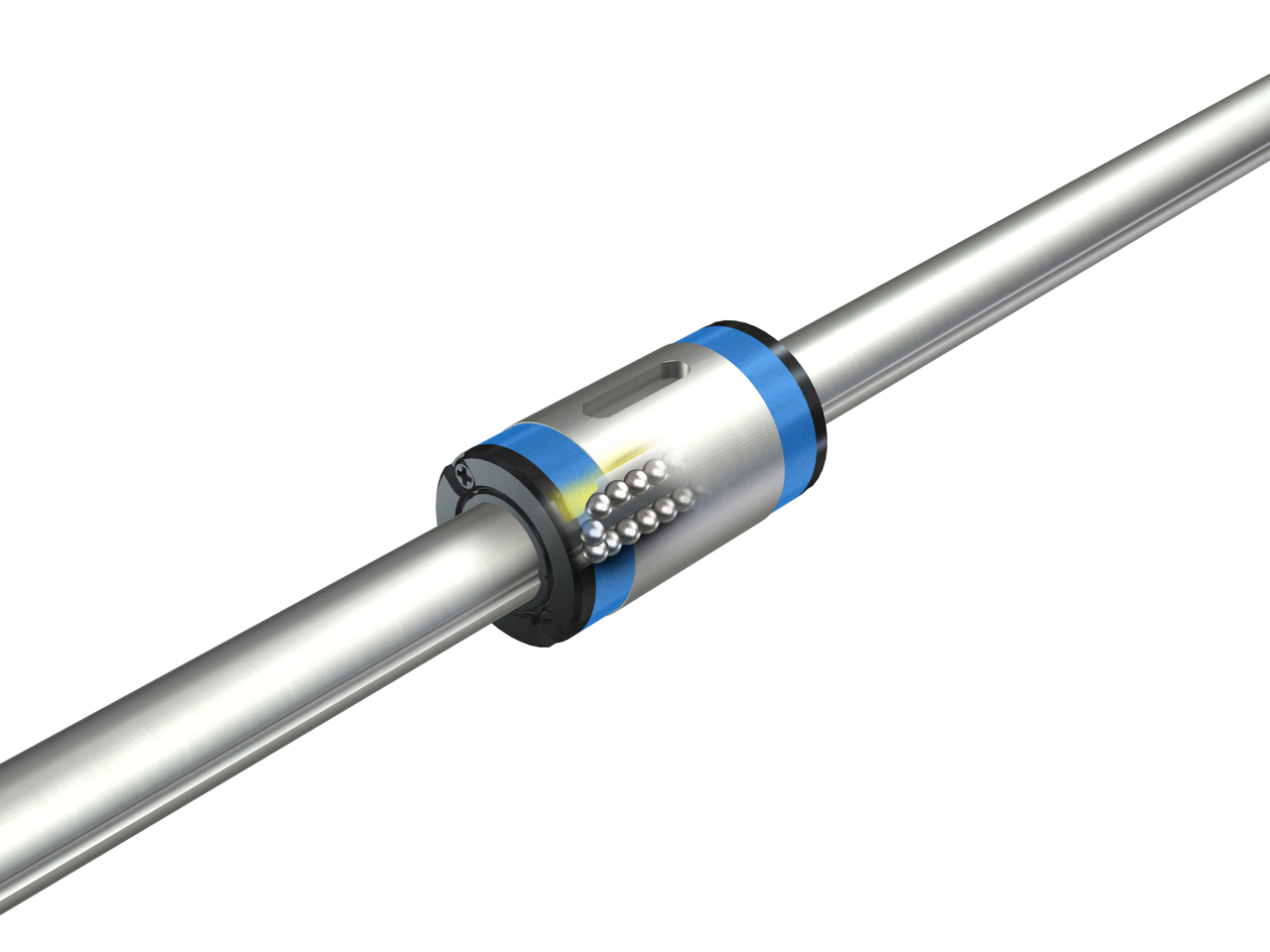

Bucha de Esfera Linear C-Lube MAG
A Bucha de Esfera Linear C-Lube MAG incorpora o componente de lubrificação C-Lube na Bucha de esfera G da IKO, que apresenta uma impressionante fatia de mercado em equipamentos de fabricação relacionados a semicondutores/cristal líquido que são usados em condições operacionais severas com alta aceleração/desaceleração, permitindo que seja livre de manutenção a longo prazo, reduzindo o custo de todo o sistema ao eliminar o mecanismo de fornecimento de óleo e reduzindo o custo de operação ao reduzir as horas de trabalho necessárias para a lubrificação.
Livre de manutenção
O óleo de lubrificação no interior da C-Lube mantém o desempenho de lubrificação por longo período e reduz o tedioso trabalho de gestão de lubrificação.

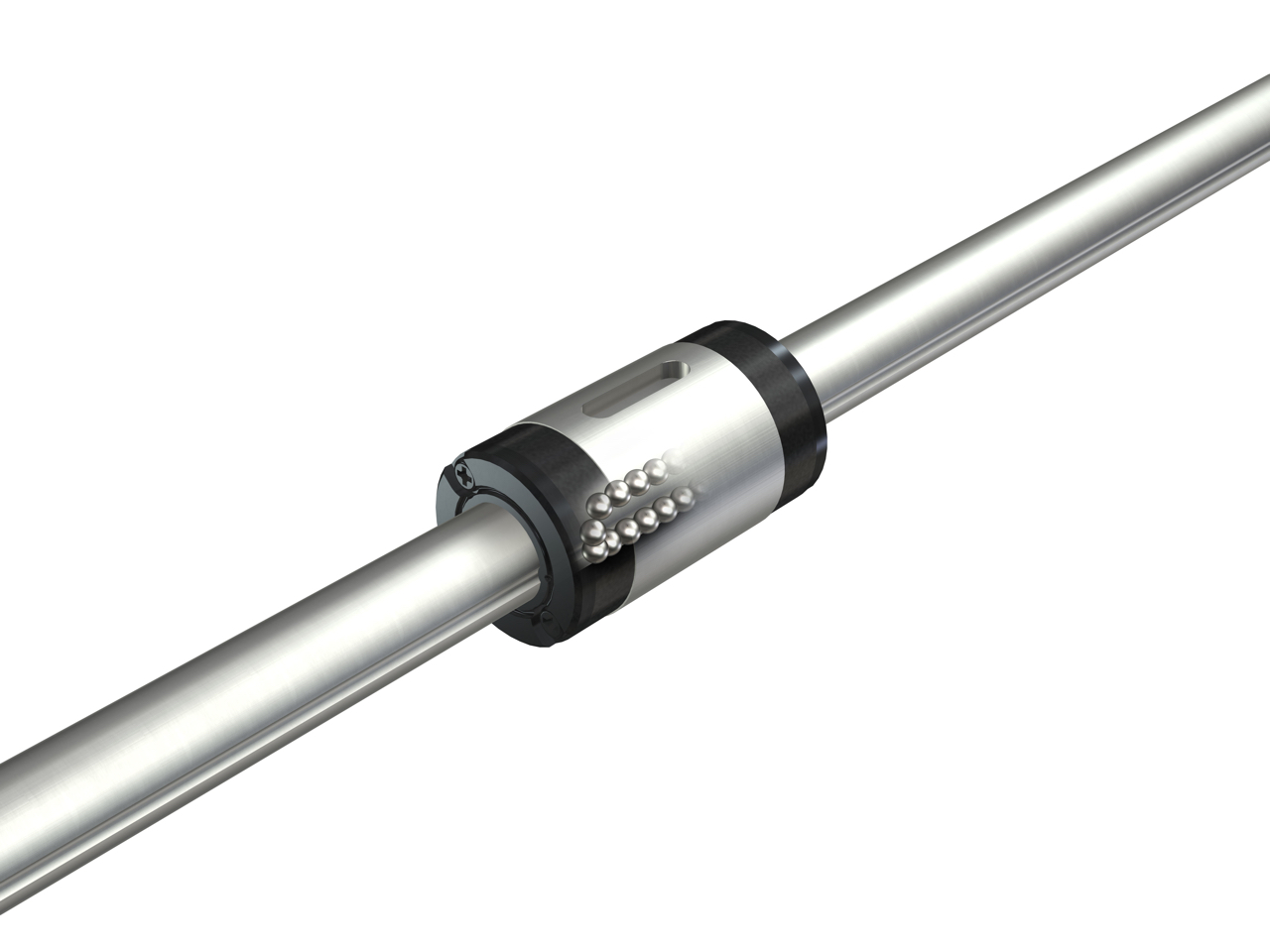

Bucha de Esfera Linear G
Intercambiável
Especificações intercambiáveis estão disponíveis. Como as dimensões do cilindro externo e do eixo estriado são gerenciadas individualmente, cada um deles pode ser livremente adicionado e trocado.
Tipo padrão e tipo flange
Dois formatos do cilindro externo estão disponíveis: padrão (cilíndrico) e flange.
Comprimento do cilindro externo
Há dois comprimentos diferentes para cada um dos formatos de cilindro (tipo padrão e tipo flange), o padrão e o longo de alta rigidez, que podem ser usados para uma ampla variedade de aplicações.
Eixo sólido e eixo oco
Eixos sólidos e ocos estão disponíveis para o eixo estriado e que podem ser selecionados de acordo com a aplicação.
Produzido em aço inoxidável
O eixo estriado também está disponível em aço inoxidável. É adequado para uso em salas esterilizadas, como em ambientes onde não se admite o óleo contra ferrugem.
Linha
Bucha de Esfera Linear C-Lube MAG/Bucha de Esfera Linear G
Produto | Formato | Comprimento do cilindro externo | Modelo | Tamanho | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | ||||
Bucha de Esfera Linear C-Lube MAG |
![]() |
Padrão | MAG | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Longo | MAGL | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
Bucha de Esfera Linear C-Lube MAG |
![]() |
Padrão | MAGT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Longo | MAGLT | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
Bucha de Esfera Linear C-Lube MAG |
![]() |
Padrão | MAGF | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Bucha de Esfera Linear C-Lube MAG |
![]() |
Padrão | MAGFT | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Bucha de Esfera Linear G |
![]() |
Padrão | LSAG | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Longo | LSAGL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
Bucha de Esfera Linear G |
![]() |
Padrão | LSAGT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Longo | LSAGLT | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
Bucha de Esfera Linear G |
![]() |
Padrão | LSAGF | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Longo | LSAGFL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
Bucha de Esfera Linear G |
![]() |
Padrão | LSAGFT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
Longo | LSAGFTL | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
A especificação intercambiável está disponível para os modelos indicados com .
Especificações Especiais
Placa terminal de aço inoxidável
As placas terminais de resina sintética padrão são substituídas por placas terminais em aço inoxidável. O comprimento total do cilindro externo permanece inalterado.
Sem vedação
Vedantes nas duas extremidades dos patins podem ser substituídos por placas terminais de pressão, que não entram em contato com o eixo estriado, para reduzir a resistência por atrito. Essa especificação não é eficiente para prevenção contra poeira.
Orifício de óleo
Um orifício de óleo é incluído no cilindro externo.
Com placa C-Lube
A C-Lube impregnada com lubrificante é fixada dentro do vedante da extremidade dos patins, de modo que o intervalo para reaplicação de lubrificante possa ser estendido.
Vedação para Ambientes Especiais
A vedação da extremidade e a vedação inferior padrão são substituídas por vedantes para ambiente especial que podem ser usados a altas temperaturas.
Graxa especificada
O tipo de graxa pré-embalada pode ser alterado pelo código suplementar.
Eixo estriado em aço inoxidável
O material do eixo estriado sólido é alterado para aço inoxidável.
