Guia de Rolagem de Movimentação Linear Patins com Alta Rigidez e Precisão
Guia de Rolagem de Movimentação Linear Patins com Alta Rigidez e Precisão

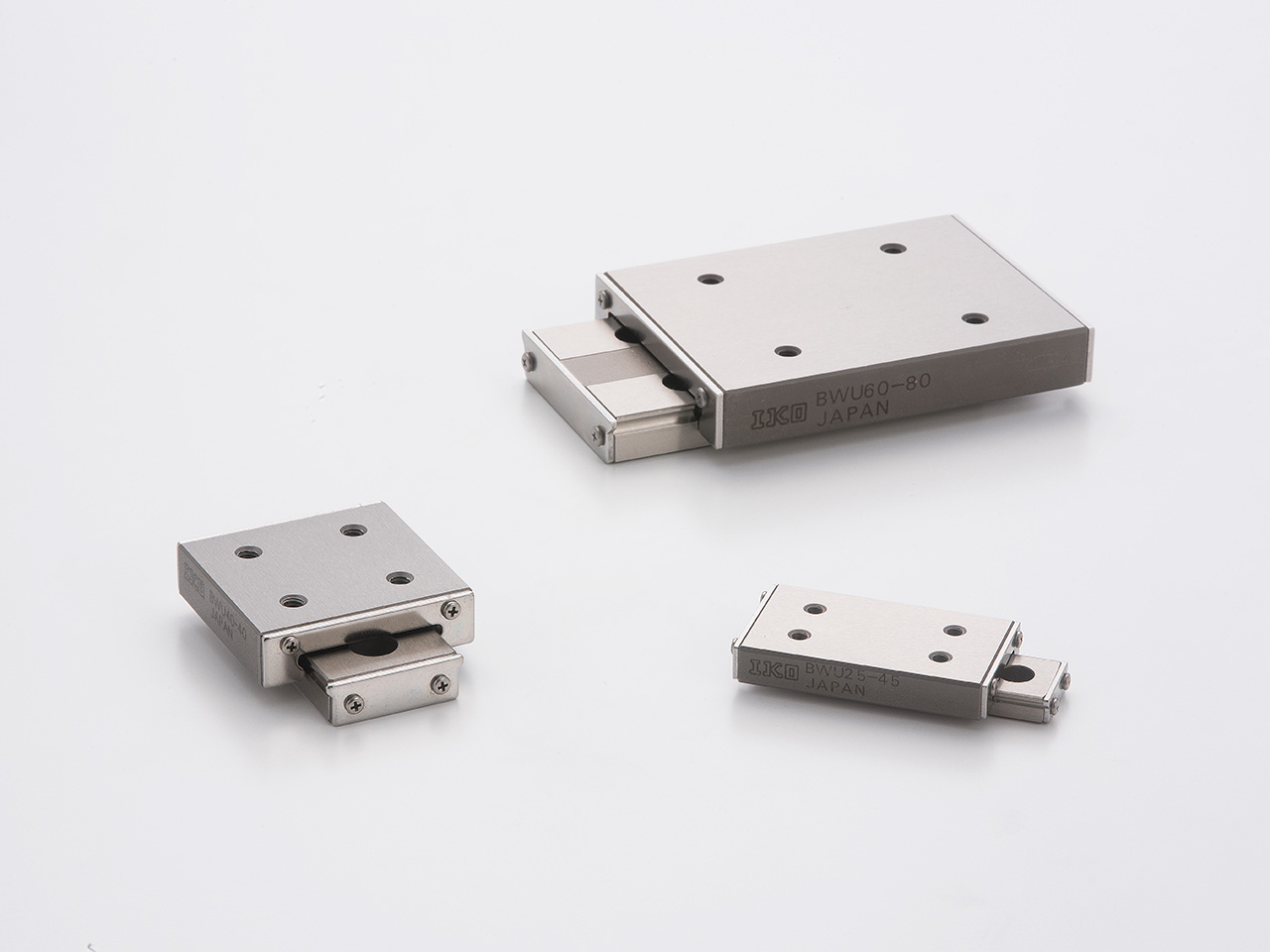

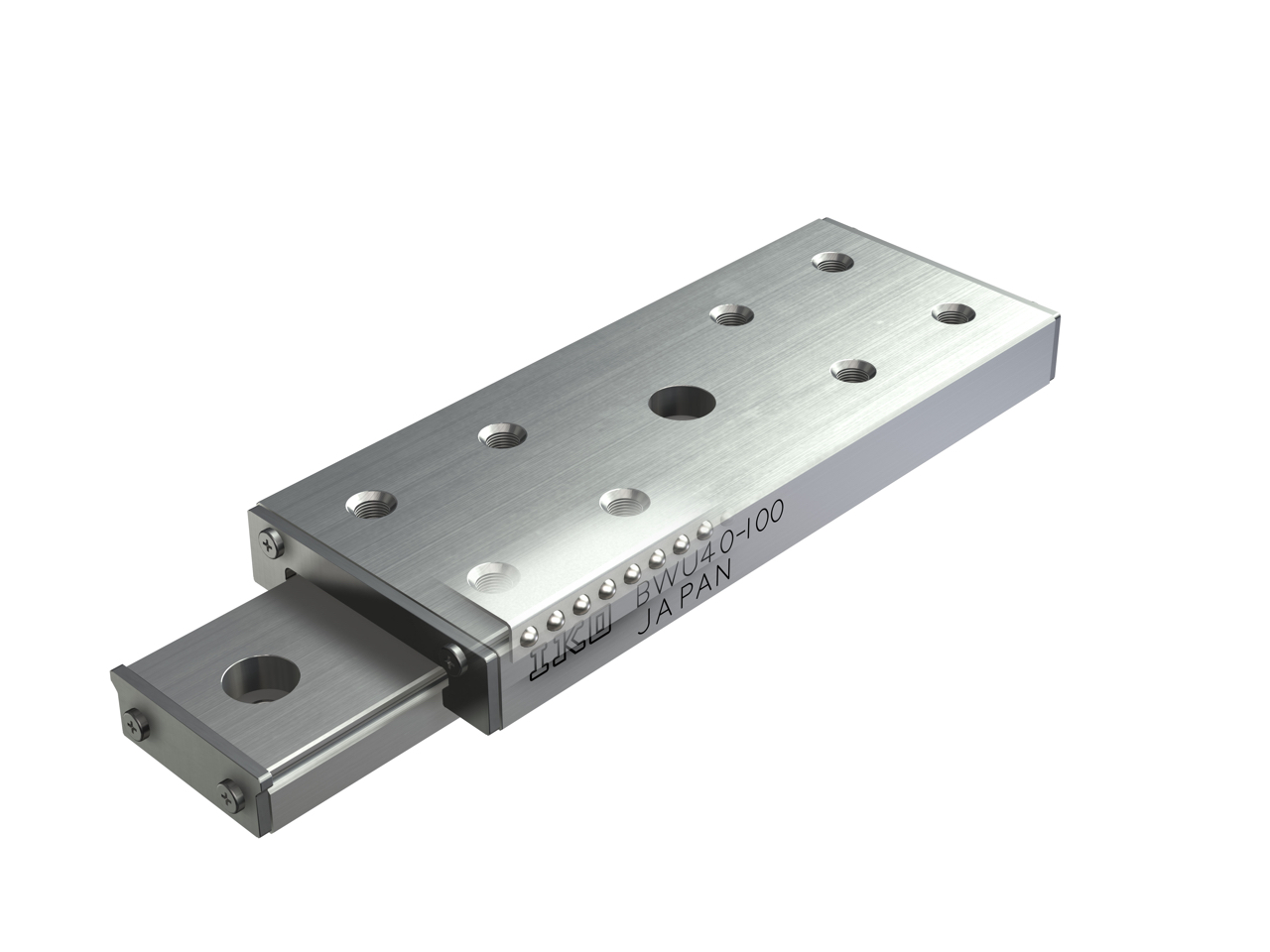

O patins com alta rigidez e precisão BWU da IKO é uma pequena guia de movimento linear limitado com duas filas de esferas em contato com o canal em quatro pontos, permitindo atingir precisão e rigidez estáveis até mesmo em aplicações onde cargas complexas ou flutuantes são aplicadas. Está disponível em abundância de tamanhos e pode ser selecionada de acordo com a aplicação.
Características do Produto
Alta precisão e operação suave
A mesa e a base em estrutura integrada permitem que as duas ranhuras de pista sejam esmerilhadas simultaneamente, propiciando menos erros de usinagem, permitindo aumentar facilmente a precisão dimensional entre cada fileira e possibilitando uma operação altamente precisa e extremamente suave.
Produzido em aço inoxidável
Modelos do tipo aço inoxidável também estão disponíveis. Possuem excelente resistência à corrosão e são ideais para uso em salas esterilizadas, em equipamentos médicos, diversos tipos de leitores de disco e dispositivos de fabricação de semicondutores.
Linha
Patins com Alta Rigidez e Precisão
Produto | Formato | Modelo | Largura | Comprimento | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 15 | 20 | 25 | 30 | 40 | 45 | 60 | 75 | 80 | 90 | 100 | 120 | ||||
Patins com Alta Rigidez e Precisão |
![]() |
BWU | 6 | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | - |
8 | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | - | |||
10 | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | |||
12 | - | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | |||
17 | - | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | |||
25 | - | - | - | - | ○ | - | ○ | ○ | ○ | - | - | - | - | |||
30 | - | - | - | - | ○ | - | ○ | ○ | ○ | - | ○ | - | - | |||
40 | - | - | - | - | - | ○ | - | ○ | - | ○ | - | ○ | - | |||
60 | - | - | - | - | - | - | - | ○ | - | ○ | - | ○ | ○ |
