무한 직선 운동: 특수 환경 이물질 비산

IKO C루브 리니어웨이 H는 대경 볼(강구)을 사용한 정격 하중이 큰 고강성 직동안내기기인 리니어웨이 H 시리즈에 윤활 부품 C루브를 내장하여 장기 메인터넌스 프리를 실현하는 제품입니다.

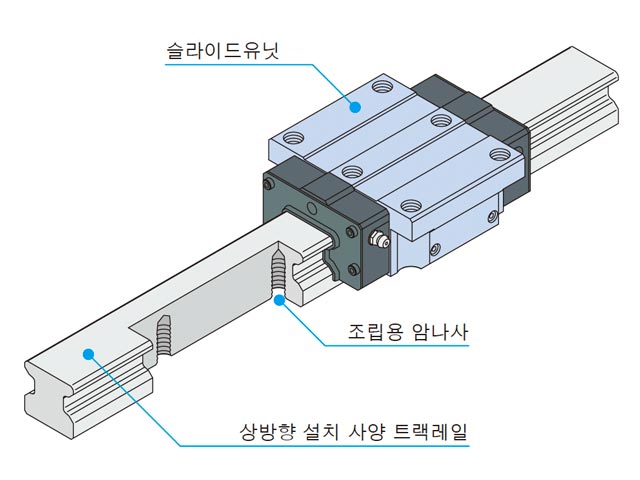

트랙레일을 취부 양면에서 고정하는 사양입니다. 트랙레일 상면에는 취부 홀이 전혀 없으므로 씰과의 밀착성이 높아서 더욱 뛰어난 방진 효과를 얻을 수 있습니다.

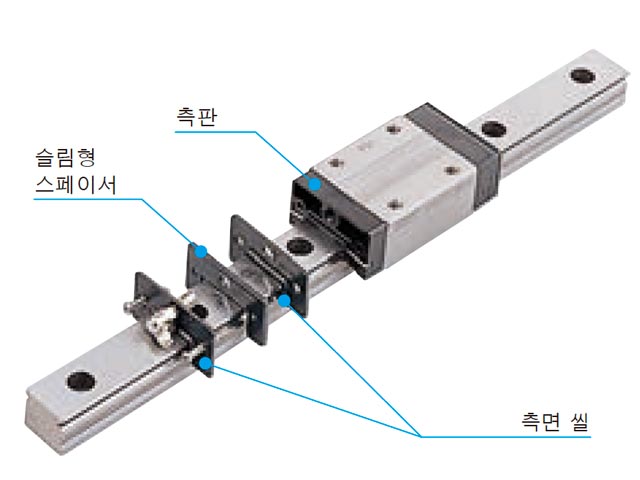

측면 씰을 이중으로 처리하여 방진성을 더욱 향상시킵니다.

측면 씰의 외측에 설치하여 트랙레일에 부착된 큰 이물질을 제거합니다.

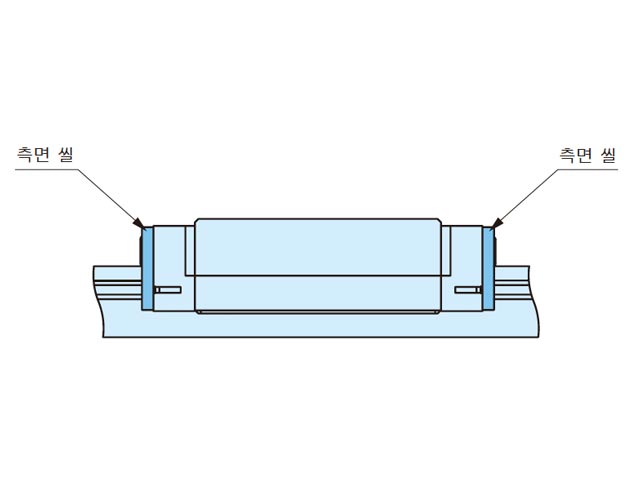

슬라이드 유닛 양쪽의 스크레이퍼 대신 측면 씰을 설치하여 방진성을 높입니다.

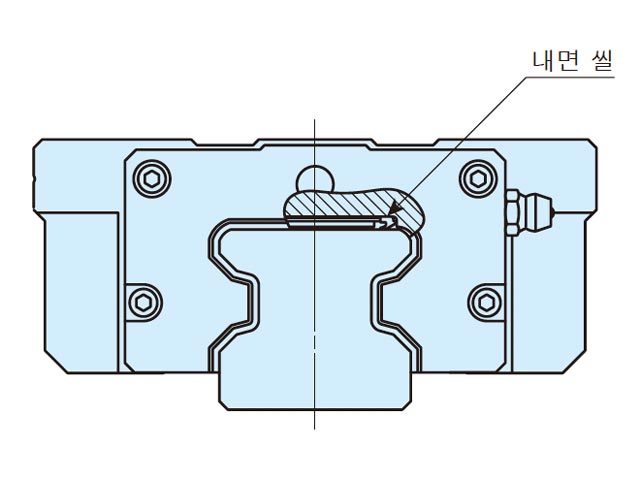

내면 씰이 트랙레일 상면에서의 이물질에 대해 원통 롤러 순환부의 방진성을 높입니다.

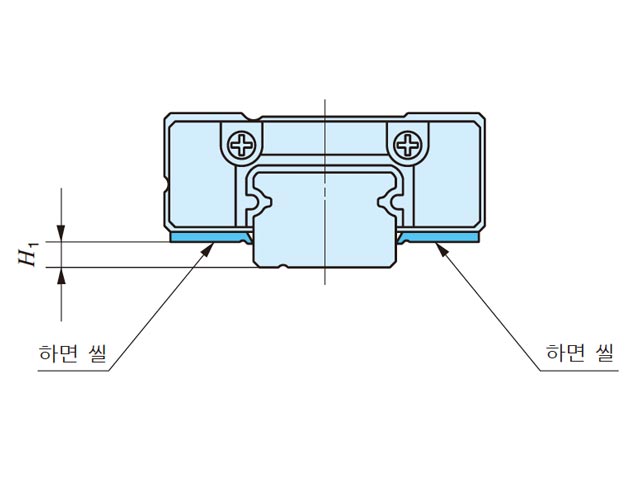

하방향에서의 이물질 침입을 방지하기 위해 슬라이드 유닛 아랫면에 씰을 부착합니다.

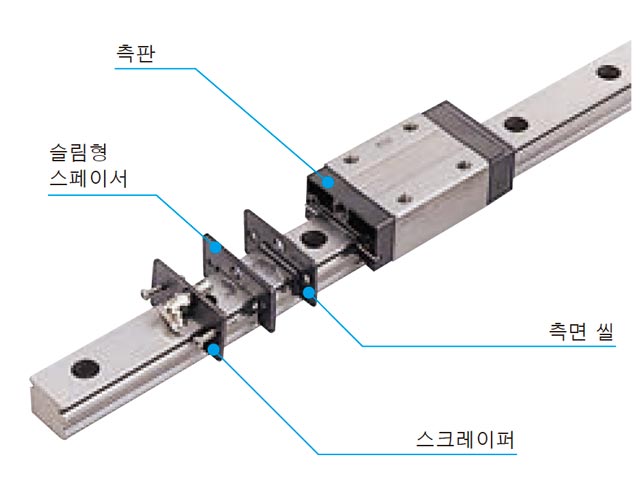

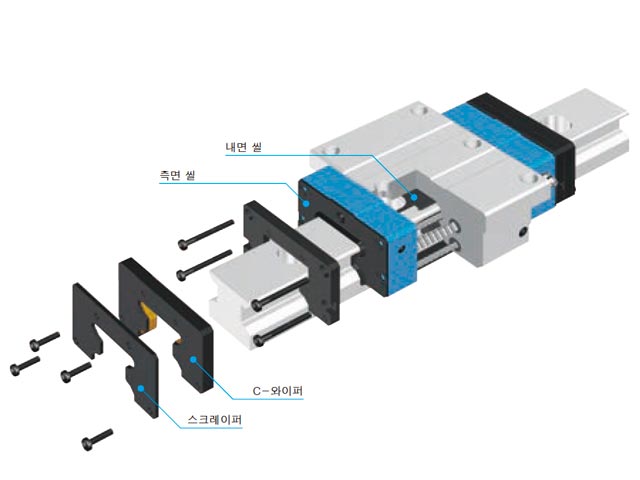

측면 씰의 외측에 설치하여, 금속분진이 비산하는 환경에서도 장시간 사용할 수 있습니다.

트랙레일 상면에 홈을 만든 전용 트랙레일에 강판과 접착 테이프로 구성된 커버 테이프를 붙여서 슬라이드 유닛 내부로의 이물질 침입을 막습니다.

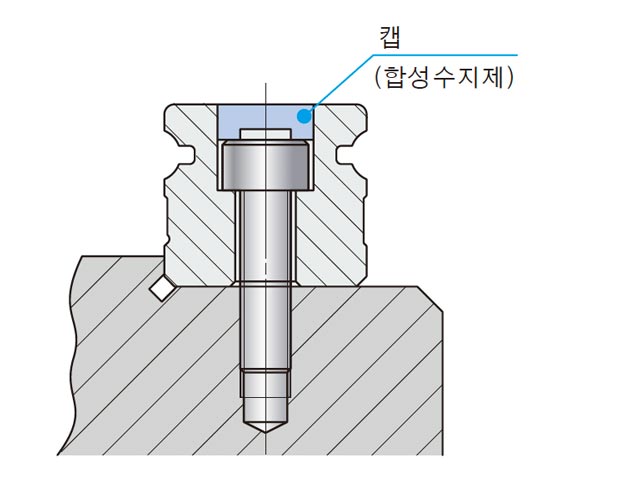

트랙레일 취부 홀을 캡으로 막아서 슬라이드 유닛 내부로의 이물질 침입을 막습니다.

트랙레일 상면을 씰 플레이트로 완전히 덮어서 트랙레일 취부 홀으로의 이물질 침입을 막습니다.

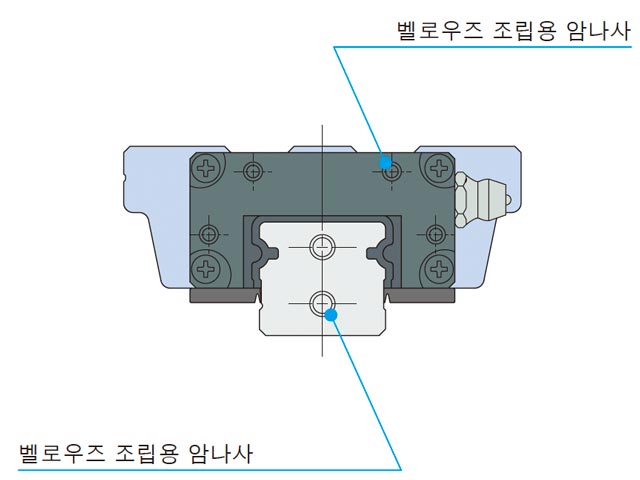

슬라이드 유닛과 트랙레일의 단면에 벨로우즈 조립용 탭 홀을 설치합니다.

트랙레일 노출부를 덮는 방진 커버입니다.
