직동안내기기 스트로크 로터리 부싱 시리즈

  • 스트로크 로터리 부싱
  • 스트로크 로터리 부싱
  • 스트로크 로터리 부싱
  • 스트로크 로터리 부싱
  • 스트로크 로터리 부싱

직동안내기기 스트로크 로터리 부싱 시리즈

STSI ST BG

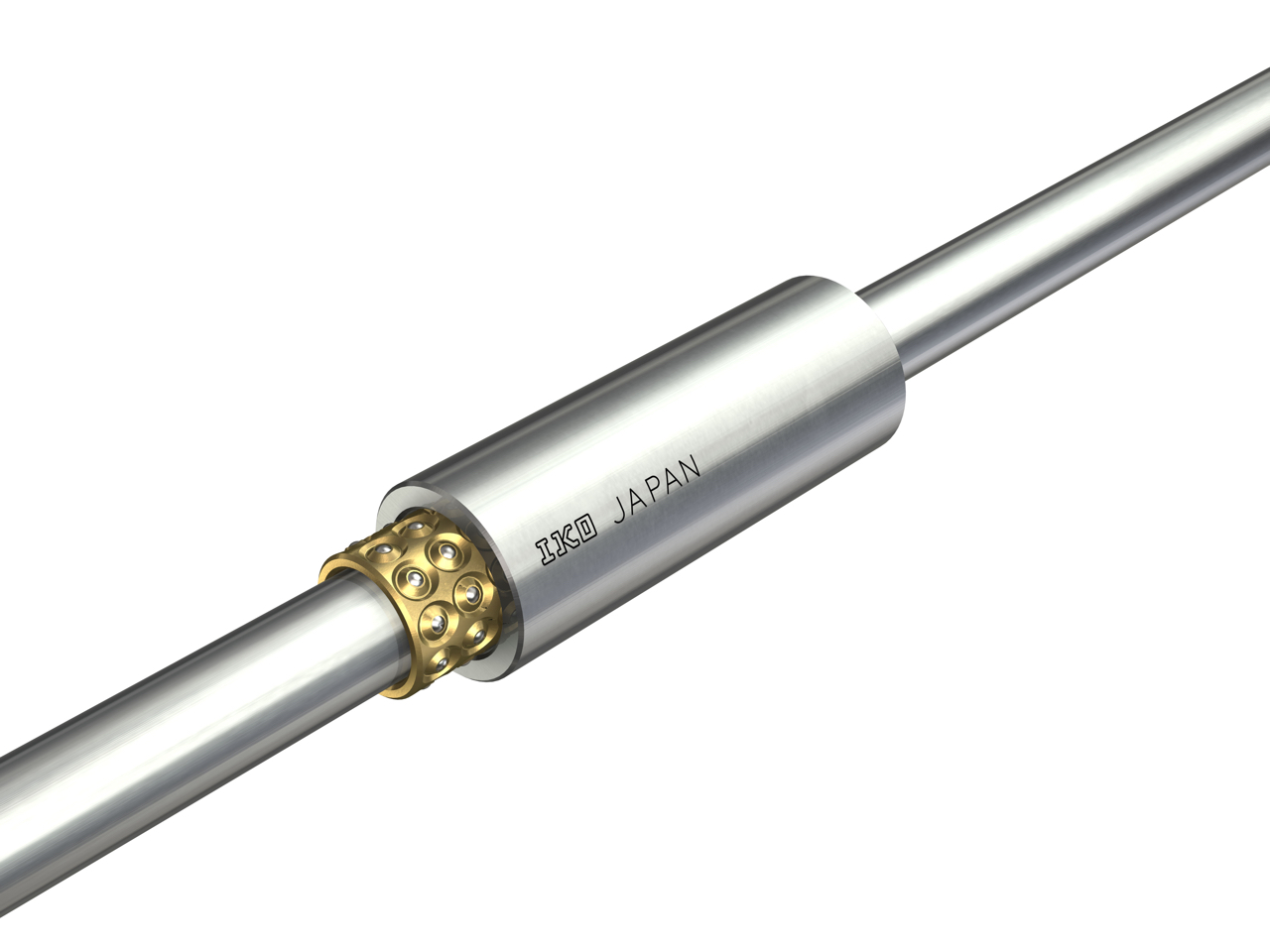

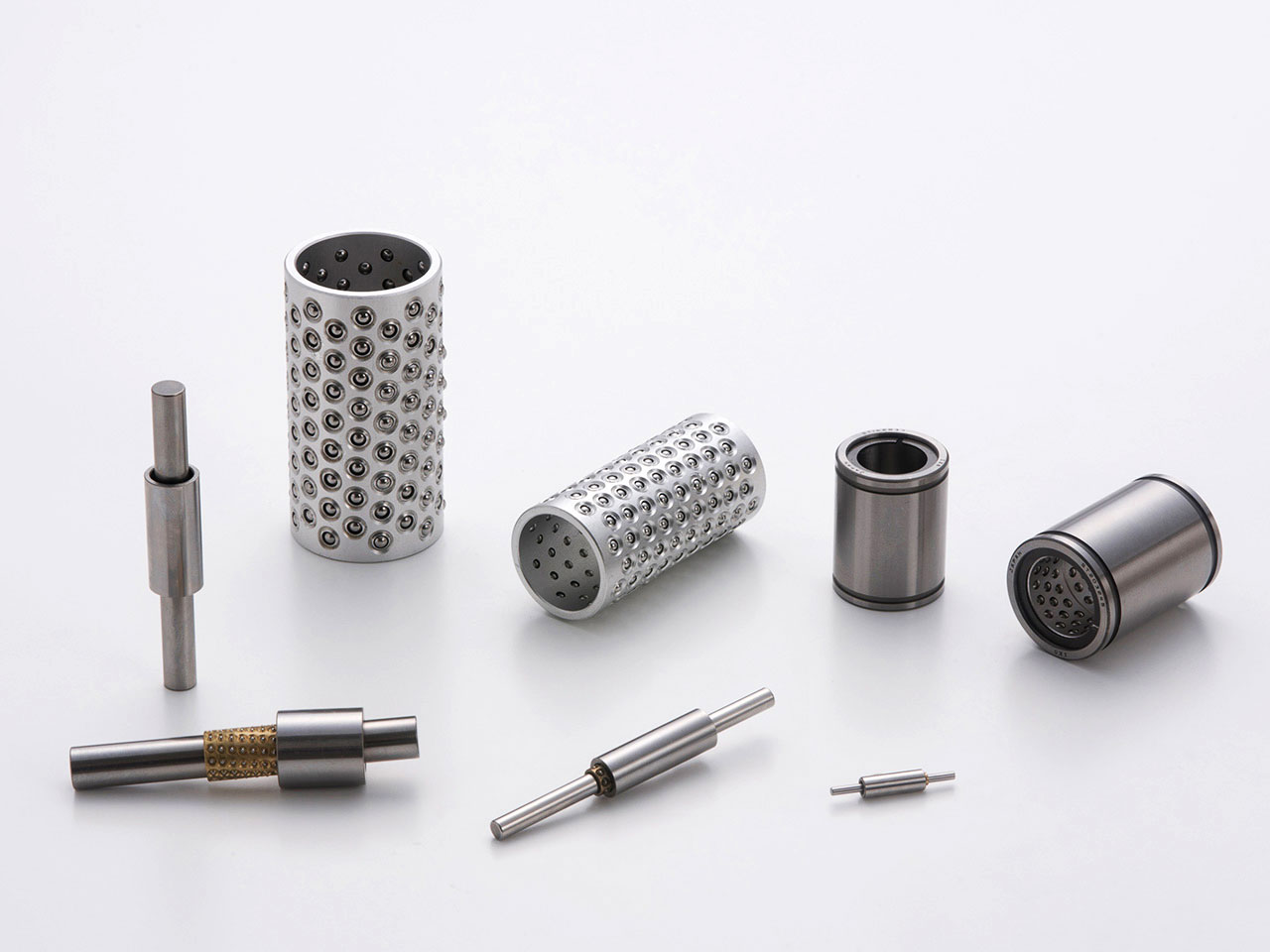

IKO 스트로크 로터리 부싱은 회전 운동과 동시에 축 방향의 왕복 직선 운동이 가능한 소경의 단면 높이가 낮은 직동안내기기입니다. 초소형으로 정밀도가 높고, 작은 마찰 저항으로 부드러운 운동을 얻을 수 있기 때문에 각종 계측 기기나 IC 제조 장치, 정밀 기계 등의 극소 부분이나 고정밀도 부분에 사용됩니다.


회전과 직선 운동

원통형 궤도면을 가진 외통과 유지기에 조립한 볼(강구)의 조합에 따라 회전운동과 동시에 축방향의 왕복 직선 운동이 가능합니다.

초정밀

외통과 축의 궤도면을 열처리한 후, 초완성 가공 처리를 통해 고정밀도로 완성되었으며, 고정밀도 볼(강구)을 조립하여 예압이 없거나 약간의 예압 상태로 조정했으므로 회전 운동과 왕복 직선 운동 모두 매우 높은 정밀도를 얻을 수 있습니다.

초소형

얇은 외통에 극소 사이즈의 볼(강구)을 조립했기 때문에 단면 높이가 매우 작은 직동안내기기입니다.

매우 원활한 운동

각 구성부품이 정밀하게 만들어져 이상적인 예압 상태로 조합되어 있으므로 장기간에 걸쳐 구름마찰저항이 작은 매우 부드럽고 안정된 운동과 고정밀도를 유지합니다.

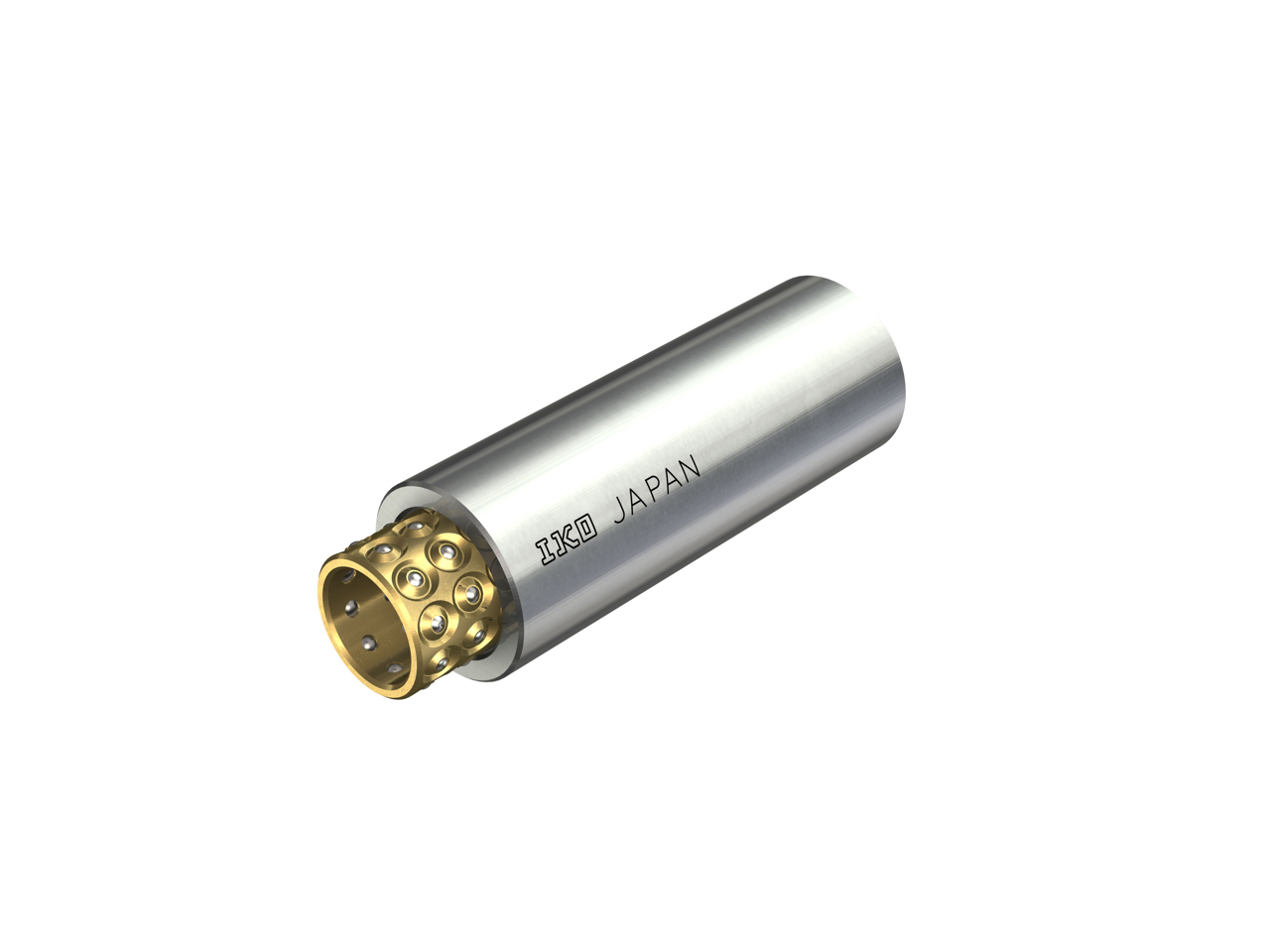

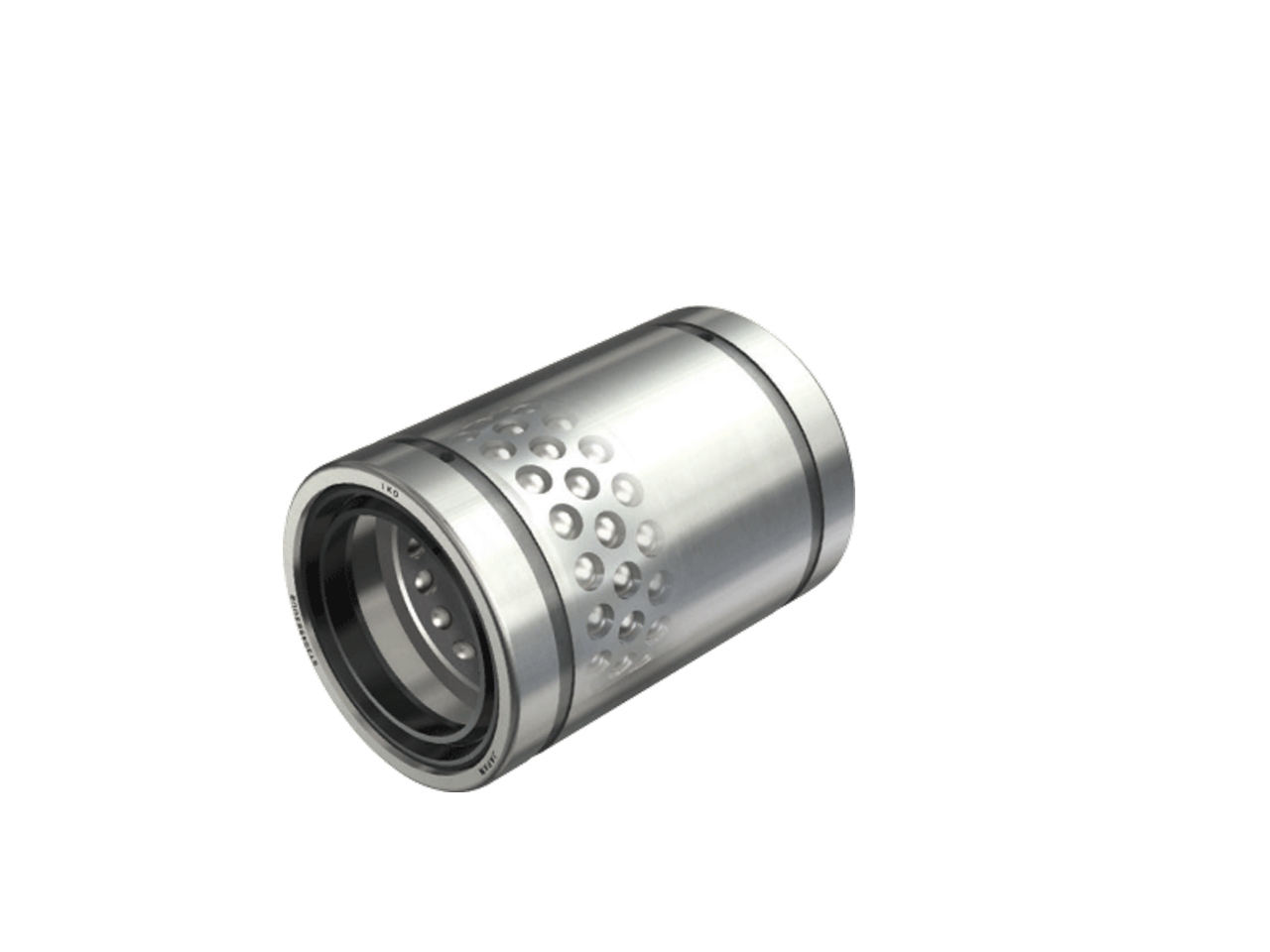

스트로크 로터리 부싱

ST

회전과 직선 운동

원통형 궤도면을 가진 외통과 유지기에 조립한 볼(강구)의 조합에 따라 회전운동과 동시에 축방향의 왕복 직선 운동이 가능합니다.

작은 구름운동 저항

정밀하게 만들어진 외통에 고정밀도 볼(강구)을 조립하여 작은 구름운동 저항, 매우 원활한 회전운동 및 왕복운동을 실현하고 있습니다.

작은 관성력

유지기는 강성이 높고 경량이므로 운동 관성력이 작아 고속의 회전운동이나 왕복운동에 적합합니다.

다양한 제품군

정격 하중이 다른 범용과 중(重)하중용의 두 가지 타입이 있으며 각각에 개방형과 밀봉형을 라인업. 기계 또는 장치의 사양에 맞춰 최적의 제품을 선택할 수 있습니다.

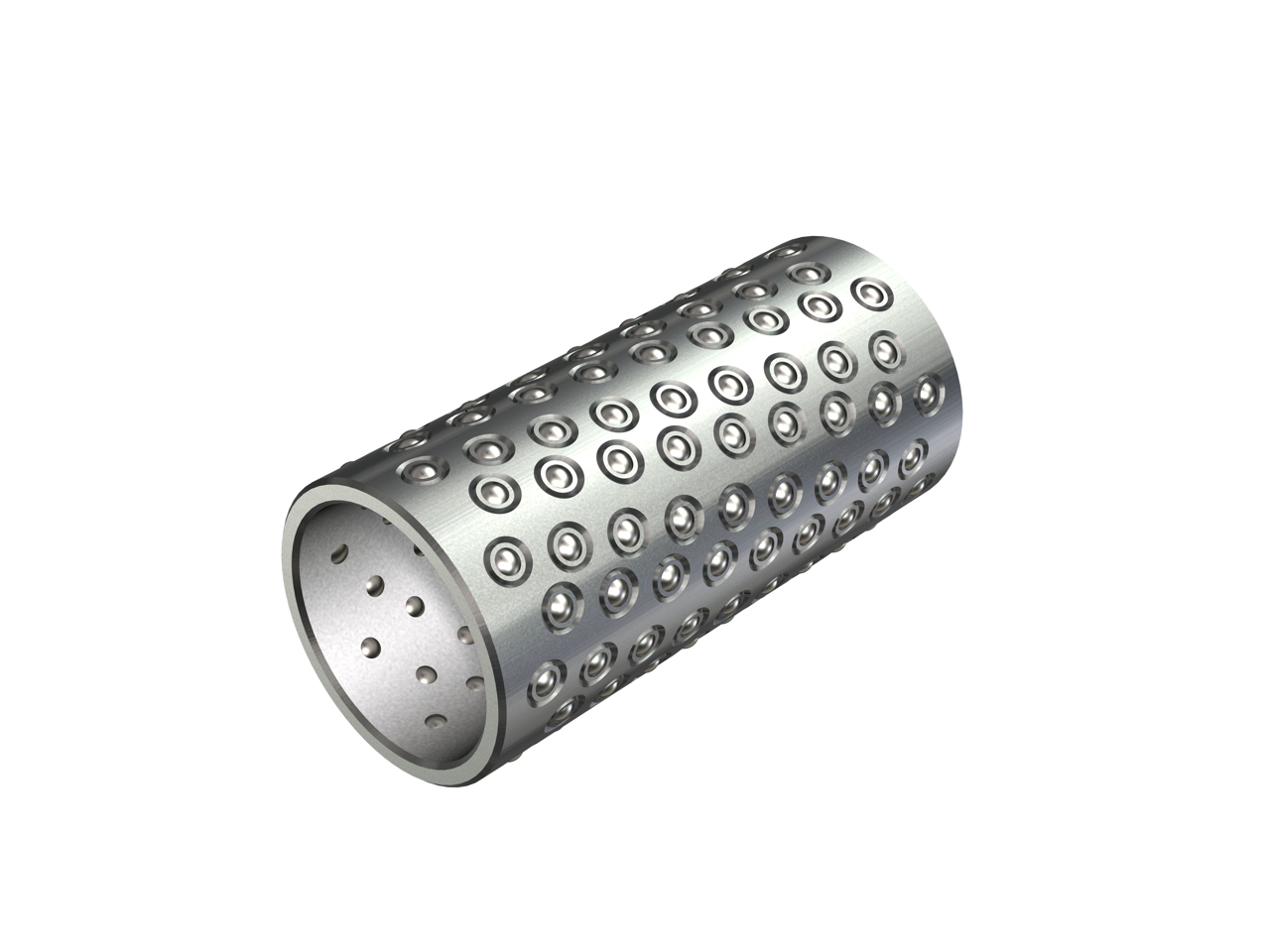

볼 가이드

BG

뛰어난 고속 운전 성능

유지기는 강성이 높고 경량이므로 운동 관성력이 작아 축방향의 고속 왕복 직선 운동 등 급격한 운동에도 적합합니다.

정격 하중이 크고 고강성

유지기에는 가능한 한 여러 개의 볼(강구)이 조립되어 있기 때문에 정격 하중이 크며 변동 하중과 편하중에 대한 탄성변위량이 작아 고강성을 실현하고 있습니다.

긴 수명

유지기에 조립된 각각의 볼(강구)은 축방향의 왕복운동 시에 동일한 궤적을 지나지 않도록 나선형으로 배열되어 있으므로 축 및 하우징의 궤도면의 피로가 경감되어 장기간에 걸쳐 안정적으로 고정밀도를 유지할 수 있습니다.

라인업

스트로크 로터리 부싱

제품 형상 밀봉 씰 형식 크기
4 5 6 8 10 12 16 20 25 30 35 40 45 50 55 60 70 80 90 100

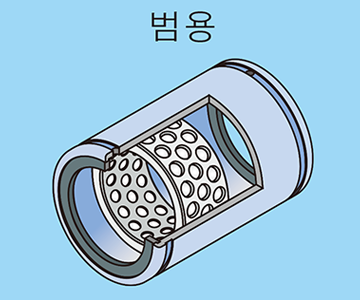

스트로크 로터리 부싱 범용 개방형 ST
밀봉형 ST…UU - - -

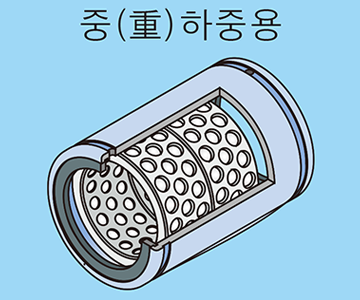

重荷重用 개방형 ST…B - - -
밀봉형 ST…UUB - - - - - - - - -

※미니츄어 로터리 부싱, 볼 가이드의 라인 업은 제품 카탈로그를 참조하시기 바랍니다.
