직동안내기기 볼 스플라인 G 시리즈
직동안내기기 볼 스플라인 G 시리즈
IKO 볼 스플라인 G는 외통이 스플라인 축 위를 무한 직선 운동하는 직동안내기기입니다. 볼(강구)을 2조열로 배치하여 궤도와 4점 접촉하는 구조이기 때문에 방향 또는 크기가 변동하는 부하 하중이나 복합 하중이 작용하는 용도에서도 안정적으로 높은 정밀도와 강성을 얻을 수 있습니다. 또한, 단순한 구조이므로 아주 콤팩트한 볼 스플라인입니다.

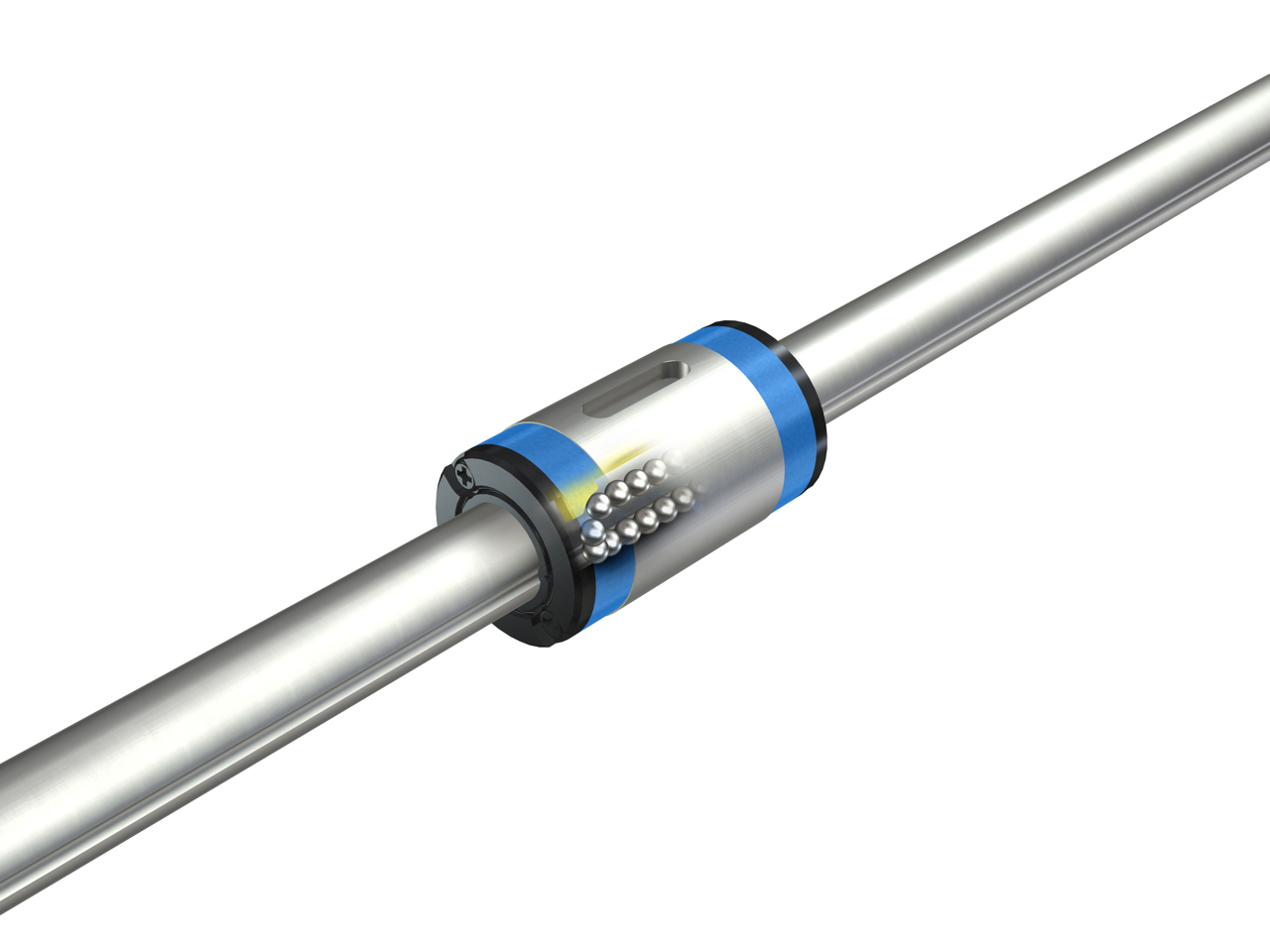

C루브 볼 스플라인 G
C루브 볼 스플라인 G는 고가감속 운전이라는 혹독한 사용 조건 하에 있는 반도체 및 액정 관련 제조 장치 등에서 압도적인 점유율을 자랑하는 IKO 볼 스플라인 G에 윤활 부품 C루브를 내장하여 장기 메인터넌스 프리를 실현하고, 장치의 급유 기구를 줄여 시스템 전체의 비용 절감 및 급유에 드는 시간과 비용의 절감을 통해 러닝 코스트를 줄일 수 있습니다.
메인터넌스 프리
C루브 내의 윤활유가 장기간에 걸쳐 윤활 성능을 유지하므로 번거로운 윤활 관리에 드는 시간과 비용이 절감됩니다.

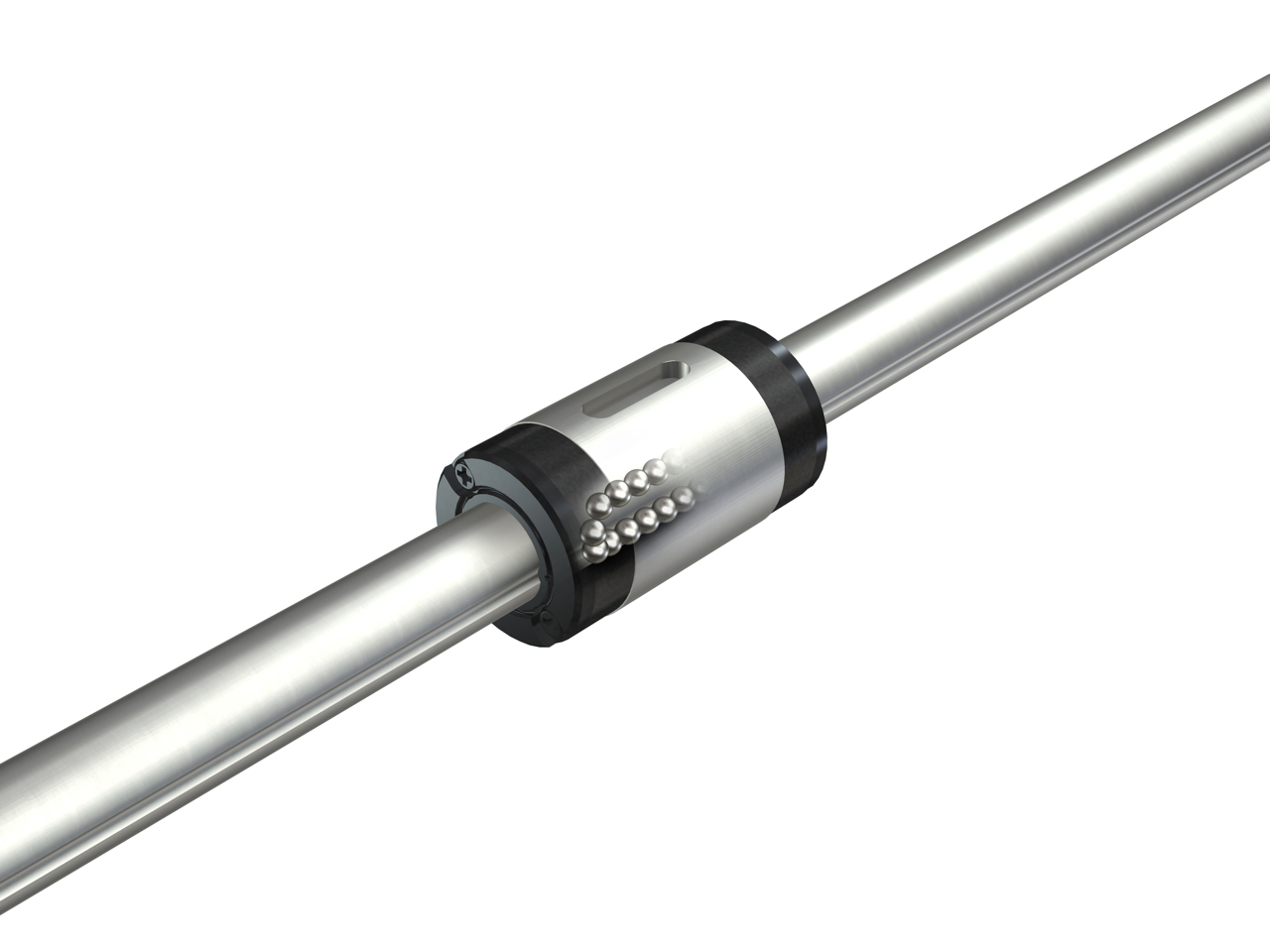

볼스플라인 G
프리콤비네이션
프리콤비네이션 제품이 있습니다. 외통과 스플라인 축이 개별적으로 치수 관리되므로 각각 자유롭게 추가, 교환할 수 있습니다.

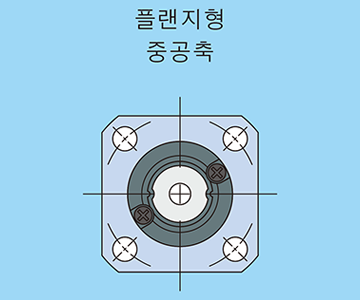

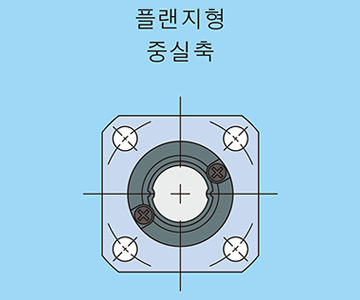

표준형과 플랜지형
외통 형상은 표준형(원통 형상)과 플랜지형의 두 가지 형상이 있습니다.
외통 길이
표준형과 플랜지형 각각에 외통의 길이가 다른 스탠다드 타입과 고강성 롱 타입 2종류가 있으므로 폭넓은 사용 용도에 대응할 수 있습니다.

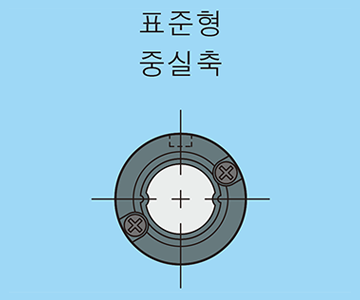

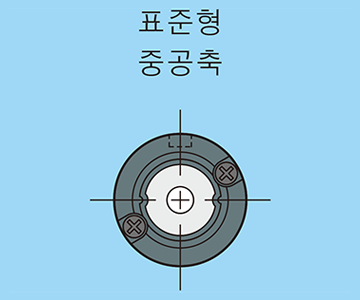

중실축과 중공축
스플라인 축에는 중실축과 중공축이 있으며 용도에 맞춰 적절하게 선택할 수 있습니다.
스텐레스강제
스텐레스강제 스플라인 축을 옵션으로 선택할 수 있습니다. 클린룸 내 사용 등 방청유의 사용을 피해야 하는 용도에 아주 적합합니다.

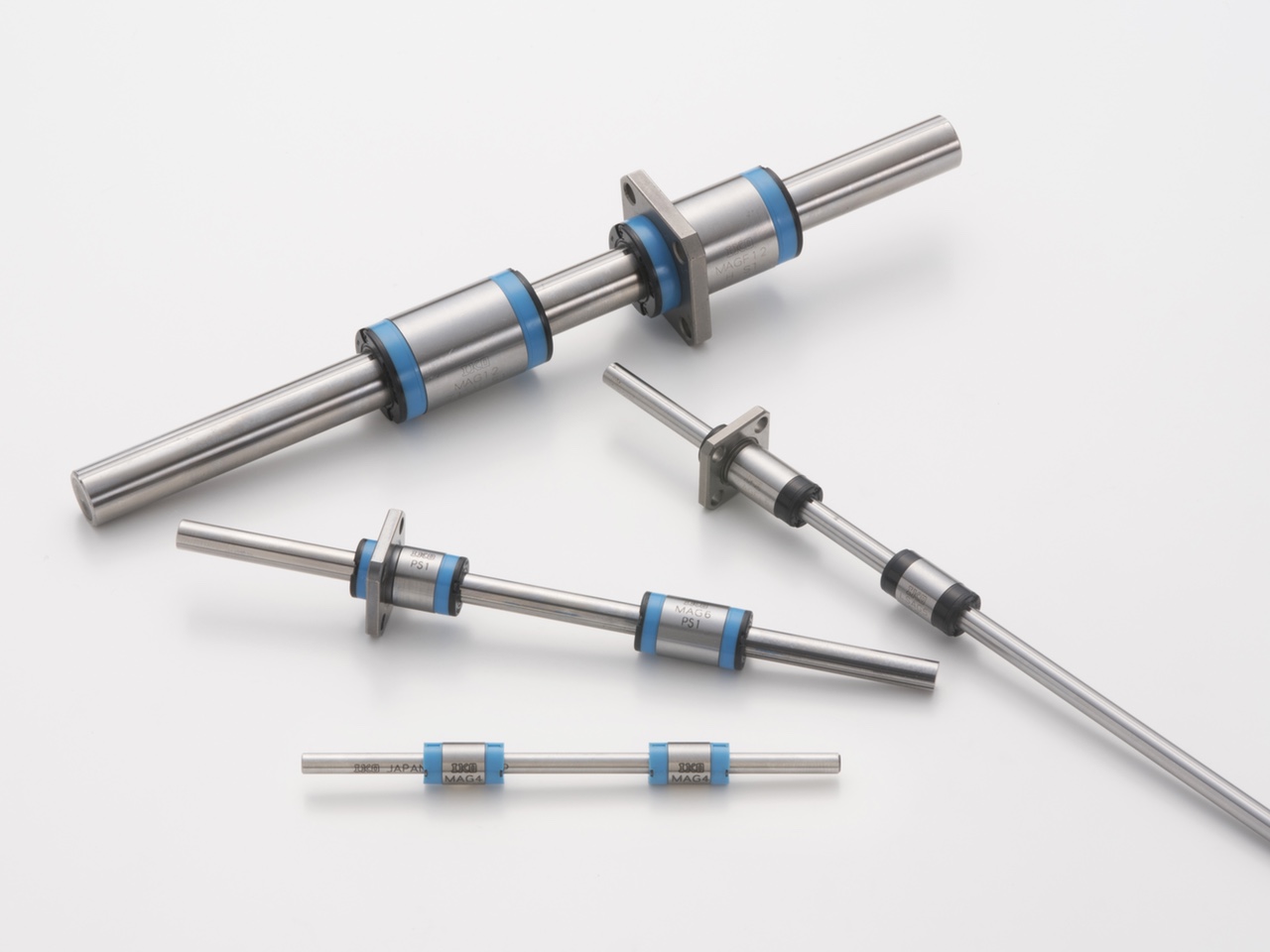

라인업
C루브 볼 스플라인 G ・볼스플라인 G
| 제품 | 형상 | 외통 길이 | 형식 | 크기 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | ||||
| C루브 볼 스플라인 G |
 |
스탠다드 | MAG | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
| 롱 | MAGL | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
| C루브 볼 스플라인 G |
 |
스탠다드 | MAGT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
| 롱 | MAGLT | - | - | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||
| C루브 볼 스플라인 G |
 |
스탠다드 | MAGF | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
| C루브 볼 스플라인 G |
 |
스탠다드 | MAGFT | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
| 볼스플라인 G |
|
스탠다드 | LSAG | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 롱 | LSAGL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 볼스플라인 G |
|
스탠다드 | LSAGT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
| 롱 | LSAGLT | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
| 볼스플라인 G |
|
스탠다드 | LSAGF | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 롱 | LSAGFL | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 볼스플라인 G |
|
스탠다드 | LSAGFT | - | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - |
| 롱 | LSAGFTL | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
※에는 프리콤비네이션 사양이 있습니다.
특별 사양
강제측판
표준 장비인 합성수지제 측판을 스텐레스강제 측판으로 재조합합니다. 외통의 전장 치수는 변하지 않습니다.
씰 없음
외통의 운동저항을 줄이고 싶은 경우, 양측의 씰을 스플라인 축과 비접촉 단면 압착판으로 바꿀 수 있습니다. 또한, 이 사양에서 방진 효과는 얻을 수 없습니다.
오일 주입구
외통에 오일 주입구를 만듭니다.
C루브 장착
슬라이드 유닛의 측면 씰 안쪽에 윤활제를 함침시킨 C루브를 장착하여 윤활제의 보급 간격을 연장시킬 수 있습니다.
특수 환경용 씰
표준 장비인 측면 씰 및 하면 씰을 고온환경에서 사용할 수 있는 특수환경용 씰로 변경합니다.
그리스 지정
주입할 그리스를 클린 환경용 그리스 또는 방청 그리스로 변경할 수 있습니다.
스텐레스강제 스플라인 축
중실 스플라인 축의 재료를 스텐레스강으로 변경합니다.
