직동안내기기 플랫케이지

  • 플랫케이지

직동안내기기 플랫케이지

FT FTW…A

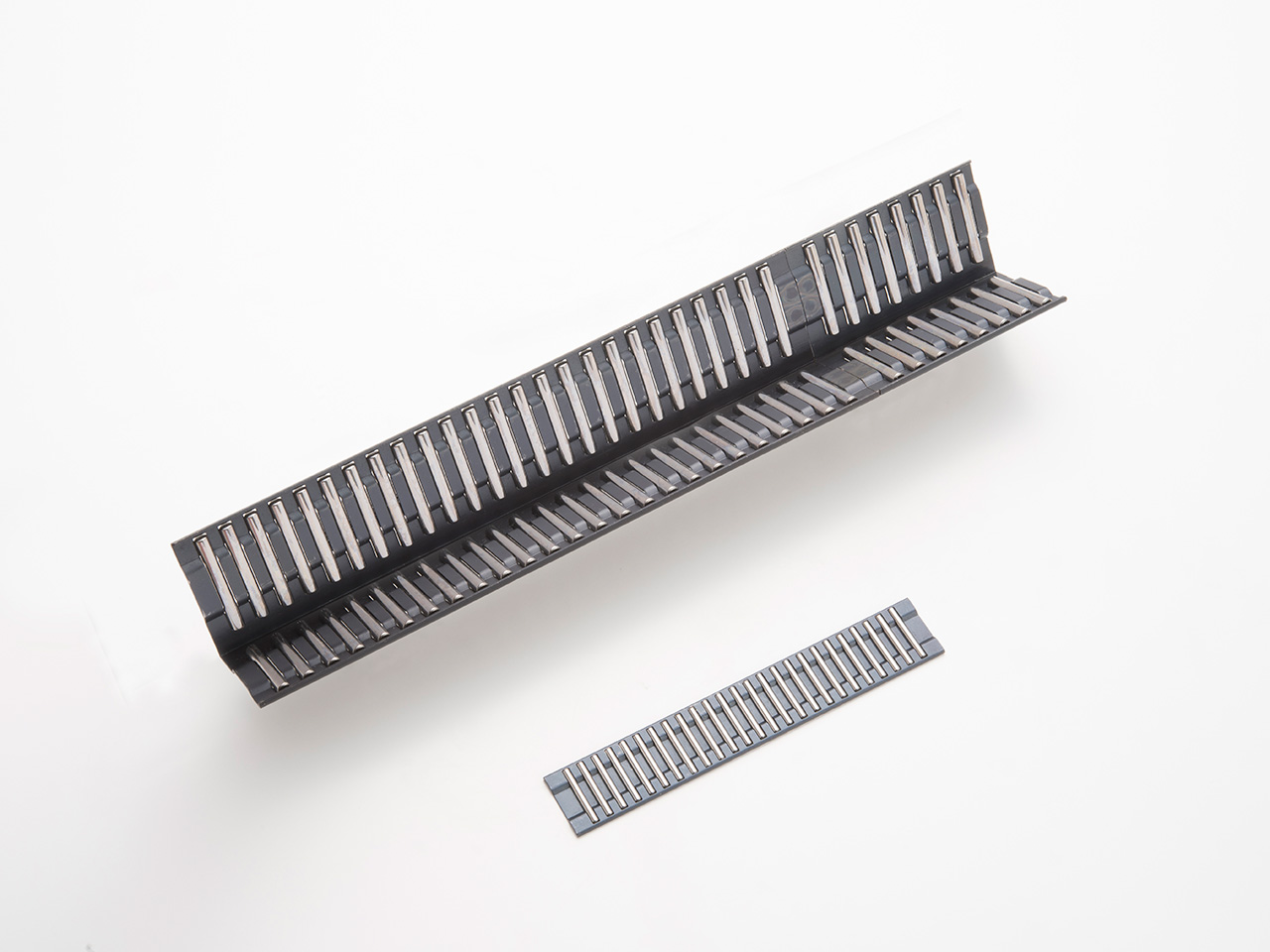

IKO 플랫케이지는 고정밀도 롤러와 유지기를 조합한 단순한 구조로 롤러의 직경을 단면 높이로 하는 저단면 유한 직동안내기기입니다.
작은 피치로 롤러를 조립했기 때문에 정격 하중이 크고 고강성입니다.
단열 형식과 90° 앵글을 가진 복렬 형식으로 표준화하여, 큰 설계 변경 없이 공작기계의 배드 등에 있는 미끄럼 안내부를 구름가이드로 변경할 수 있습니다.
고정밀도로 가공된 유지기로 롤러를 안내하므로 마찰 저항이 작고 스틱슬립이 없는 안정된 직선 운동이 가능합니다. 또한, 합성수지제 유지기 제품은 음향을 중요시하는 용도에 가장 적합합니다.
롤러와 유지기를 분리하지 않기 때문에 취급이 용이합니다.

플랫케이지


라인업

플랫케이지

제품 형상 재료 형식 크기
20 25 30 35 40 50 100 200
플랫케이지 単列 강제 FT
플랫케이지 합성수지 FT…N - - - -
플랫케이지 複列アンサンブル 강제 FTW…A - - - -
