직동안내기기 미니츄어 리니어 부싱
직동안내기기 미니츄어 리니어 부싱

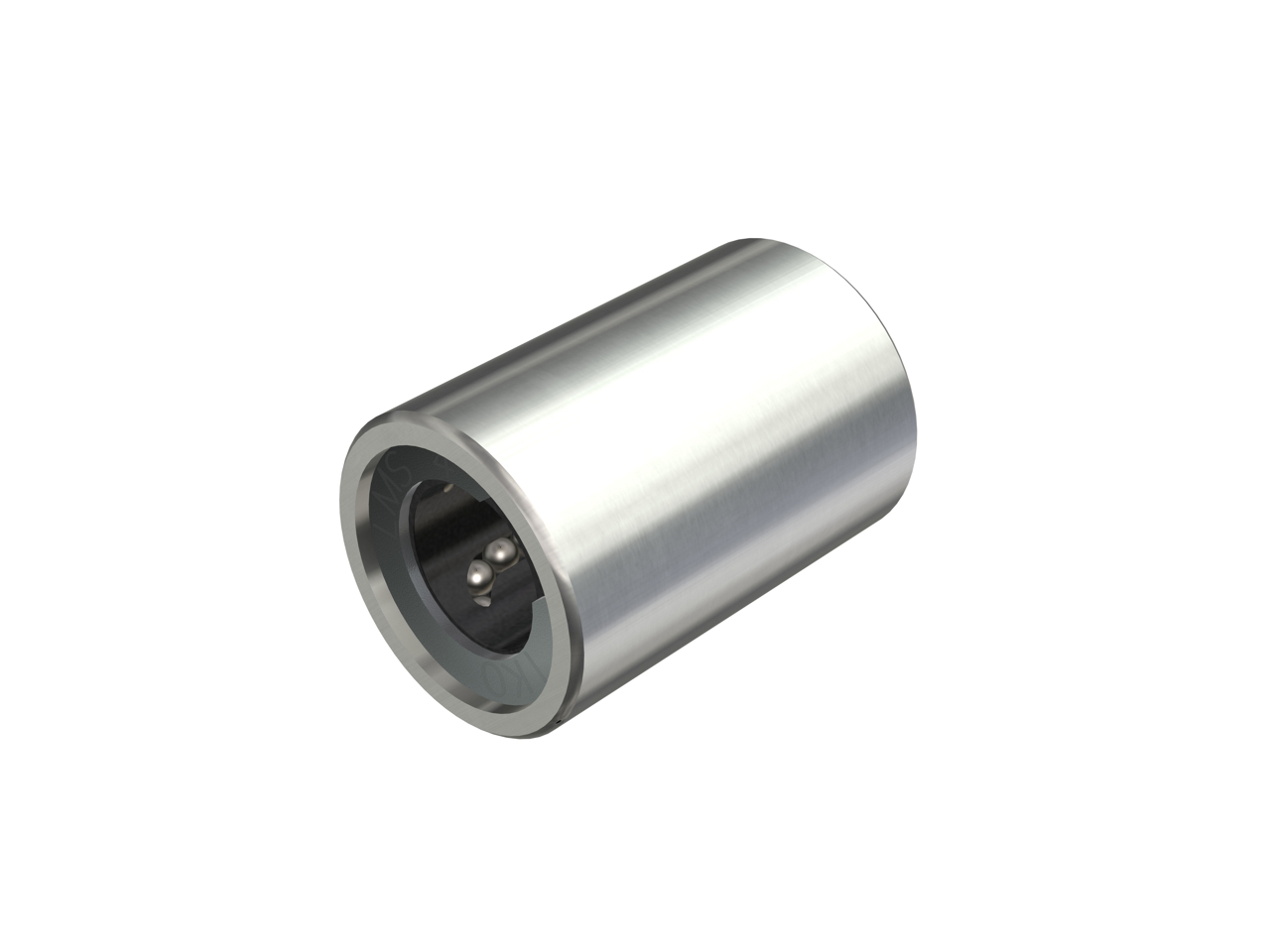

LMS

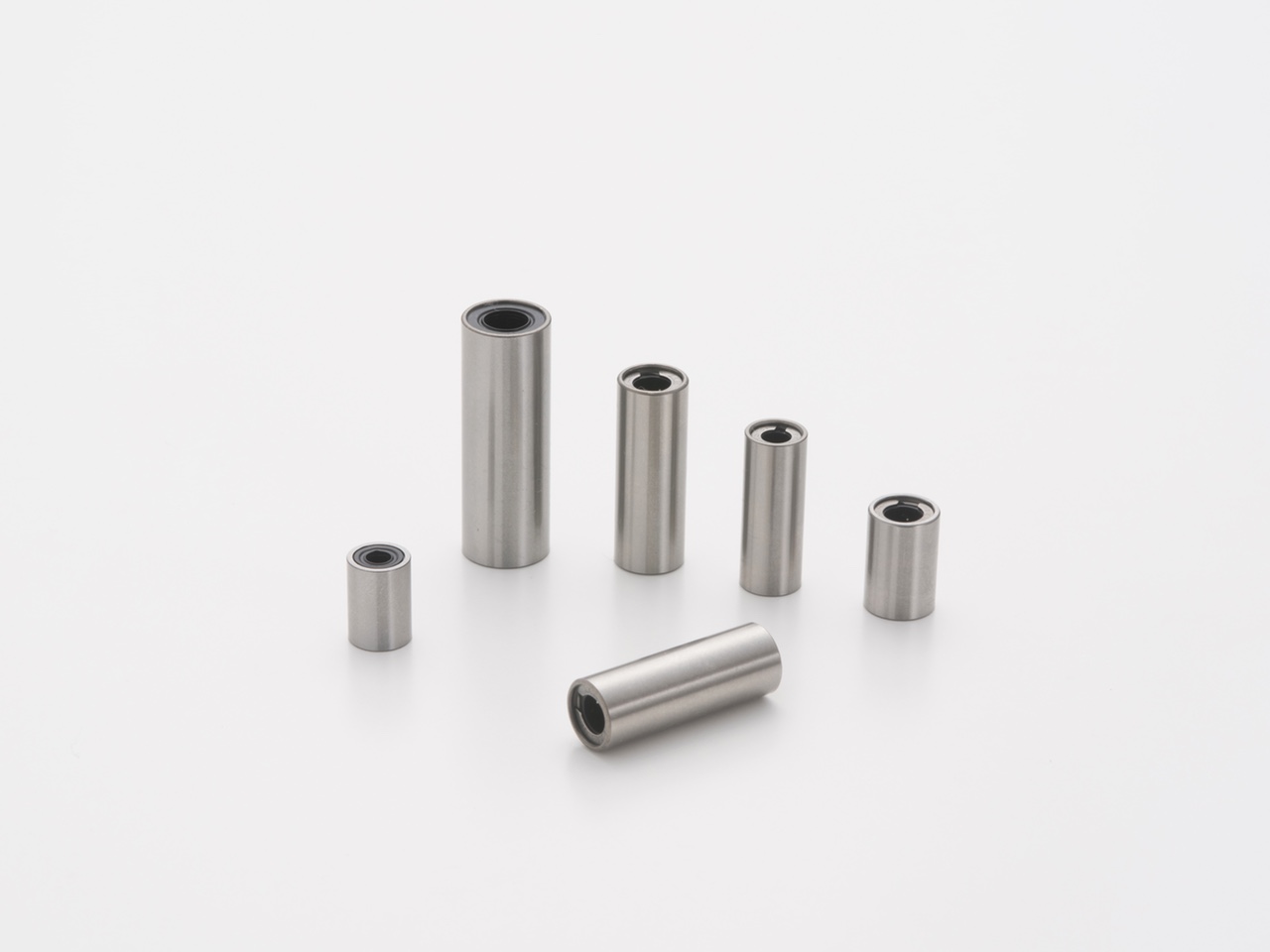

IKO 미니츄어 리니어 부싱은 축과 구름 접촉하면서 축 방향으로 무한 직선 운동하는 축경 치수가 3~5mm인 초소형 직동안내기기입니다. 외통에는 유지기, 볼(강구), 스냅 링을 콤팩트하게 조립하여 높은 이송 정밀도가 가능합니다.
제품의 특징
낮은 마찰 저항
유지기에 의해 볼(강구)이 정확하게 안내되므로 마찰 저항이 작고 안정된 직선 운동이 가능합니다.
콤팩트한 설계
극소 사이즈이므로 콤팩트한 기계 및 장치 설계가 가능합니다.
다양한 제품군
표준 타입에 추가로 고강성 롱 타입이 시리즈화되어 용도에 맞춰 합리적으로 구분해서 사용할 수 있습니다.
스텐레스강제
내부식성이 뛰어나고 의료기기와 각종 디스크 판독 장치 및 반도체 제조 장치 등의 클린룸 내에서 사용할 때 가장 적합한 스텐레스강제로 된 제품도 있습니다.
라인업
미니츄어 리니어 부싱 ／ 탄소강제
| 제품 | 형상 | 외통 길이 | 밀봉 씰 | 형식 | 크기 | ||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | |||||
| 미니츄어 리니어 부싱 |
 |
스탠다드 | 밀봉 안 함 | LMS | ○ | ○ | ○ |
| 스탠다드 | 양측 밀봉 | LMS…UU | ○ | ○ | ○ | ||
| 롱 | 밀봉 안 함 | LMSL | ○ | ○ | ○ | ||
| 롱 | 양측 밀봉 | LMSL…UU | ○ | ○ | ○ | ||
미니츄어 리니어 부싱 ／ 스텐레스강제
| 제품 | 형상 | 외통 길이 | 밀봉 씰 | 형식 | 크기 | ||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | |||||
| 미니츄어 리니어 부싱 |
|
스탠다드 | 밀봉 안 함 | LMS…F | ○ | ○ | ○ |
| 스탠다드 | 양측 밀봉 | LMS…FUU | ○ | ○ | ○ | ||
| 롱 | 밀봉 안 함 | LMSL…F | ○ | ○ | ○ | ||
| 롱 | 양측 밀봉 | LMSL…FUU | ○ | ○ | ○ | ||
