직동안내기기 고강성 정밀 볼 슬라이드
직동안내기기 고강성 정밀 볼 슬라이드
BWU

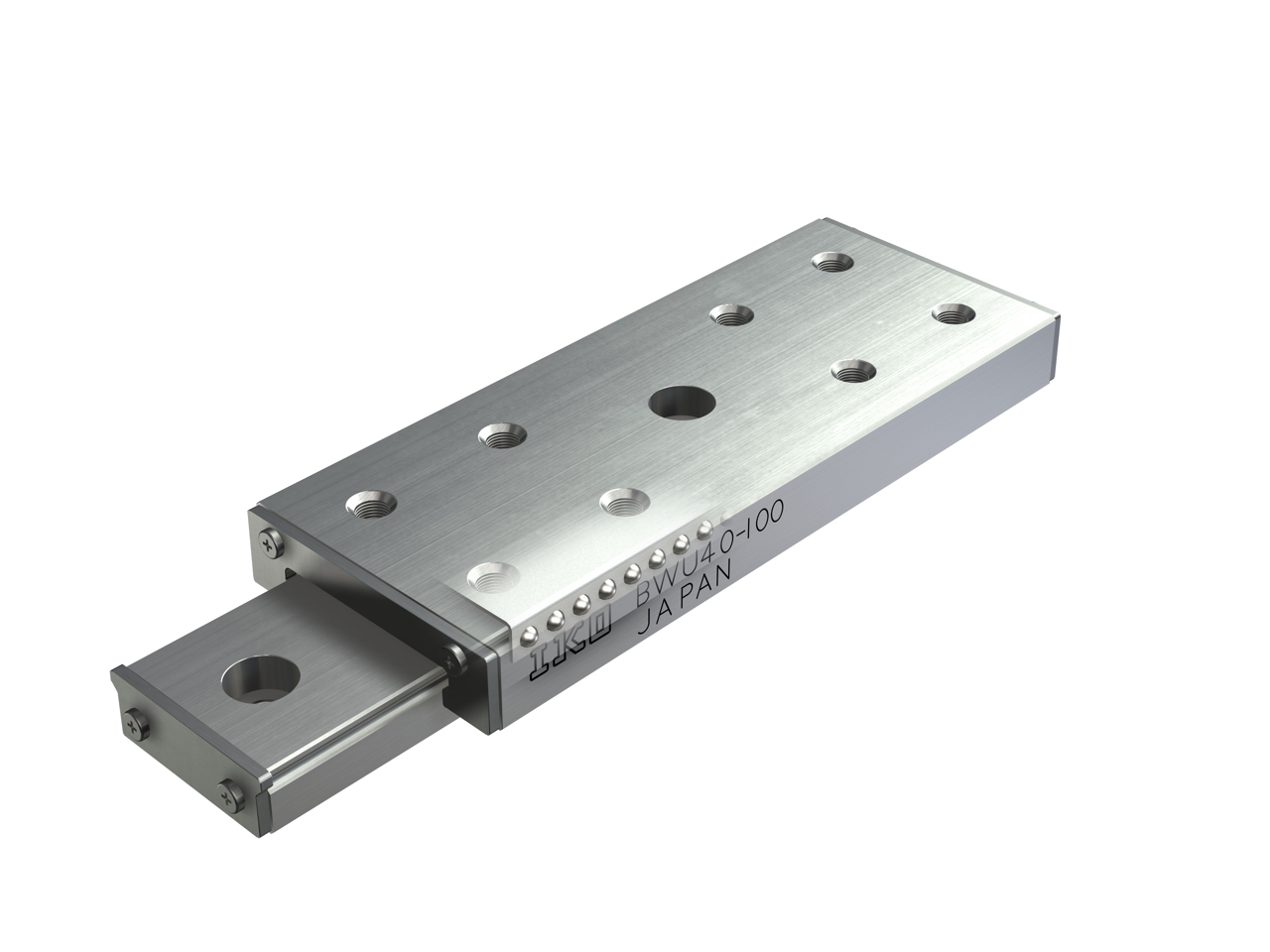

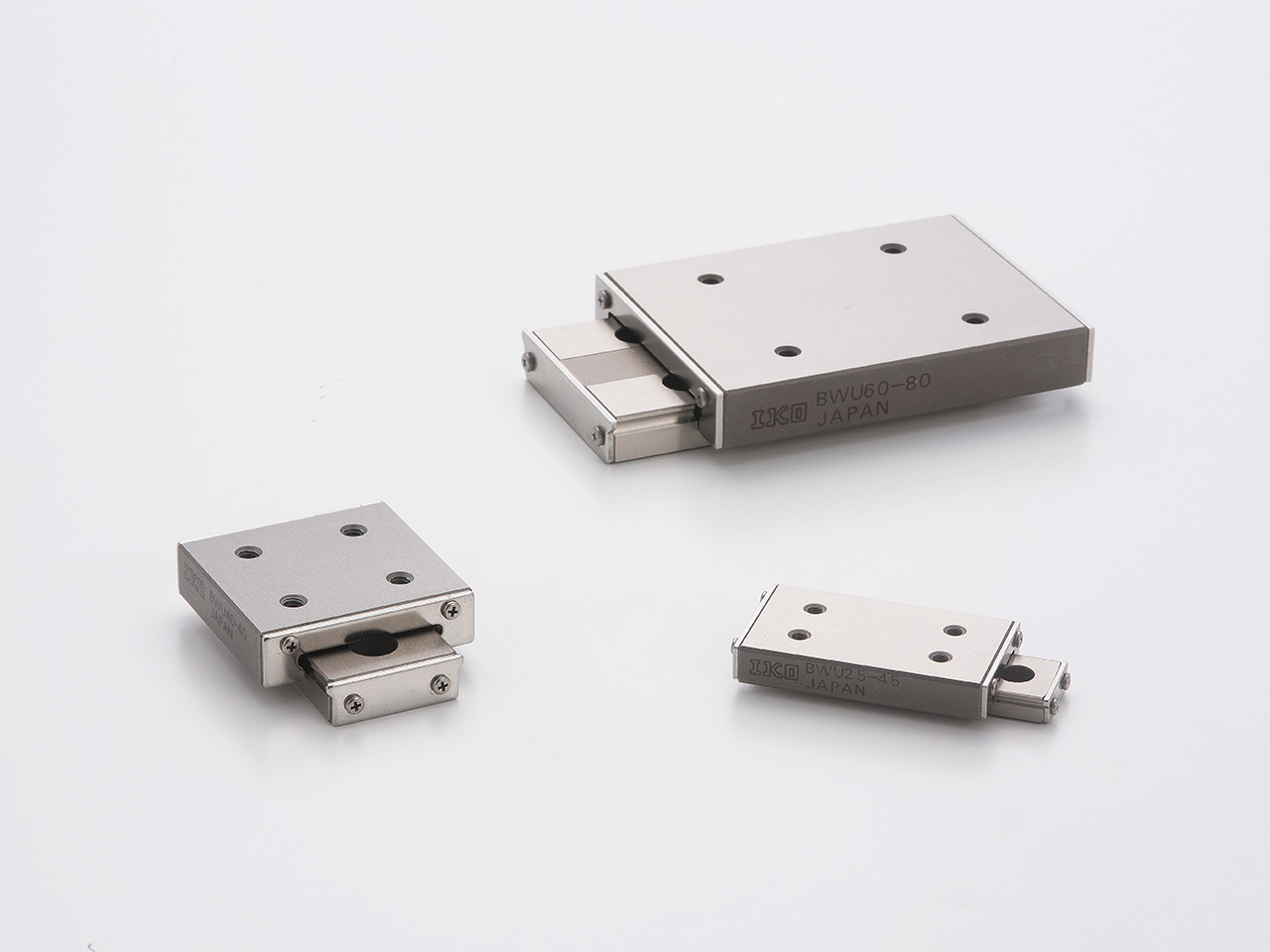

IKO 고강성 정밀 볼 슬라이드 BWU는 궤도와 4점으로 접촉하는 볼(강구)을 2조열로 배치한 소형 유한 직동안내기기이며, 변동 하중이나 복합 하중이 작용하는 용도에서도 안정적인 정밀도와 강성을 얻을 수 있습니다. 다양한 사이즈가 있으므로 용도에 맞춰 적절하게 선택할 수 있습니다.
제품의 특징
고정밀도이면서 원활한 작동
일체 구조의 테이블과 배드는 2조의 궤도구를 동시에 연삭 가공하므로 가공 오차가 적고, 각 조열 간의 치수 정밀도를 손쉽게 높일 수 있어 고정밀도의 매우 부드러운 작동을 얻을 수 있습니다.
스텐레스강제
내부식성이 뛰어나고 의료기기와 각종 디스크 판독 장치 및 반도체 제조 장치 등의 클린룸 내에서 사용할 때 가장 적합한 스텐레스강제로 된 제품도 있습니다.
라인업
고강성 정밀 볼 슬라이드
| 제품 | 형상 | 형식 | 폭 치수 | 길이 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 20 | 25 | 30 | 40 | 45 | 60 | 75 | 80 | 90 | 100 | 120 | ||||
| 고강성 정밀 볼 슬라이드 |
 |
BWU | 6 | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | - |
| 8 | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | - | |||
| 10 | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | - | |||
| 12 | - | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | |||
| 17 | - | - | ○ | - | ○ | - | ○ | - | - | - | - | - | - | |||
| 25 | - | - | - | - | ○ | - | ○ | ○ | ○ | - | - | - | - | |||
| 30 | - | - | - | - | ○ | - | ○ | ○ | ○ | - | ○ | - | - | |||
| 40 | - | - | - | - | - | ○ | - | ○ | - | ○ | - | ○ | - | |||
| 60 | - | - | - | - | - | - | - | ○ | - | ○ | - | ○ | ○ | |||
