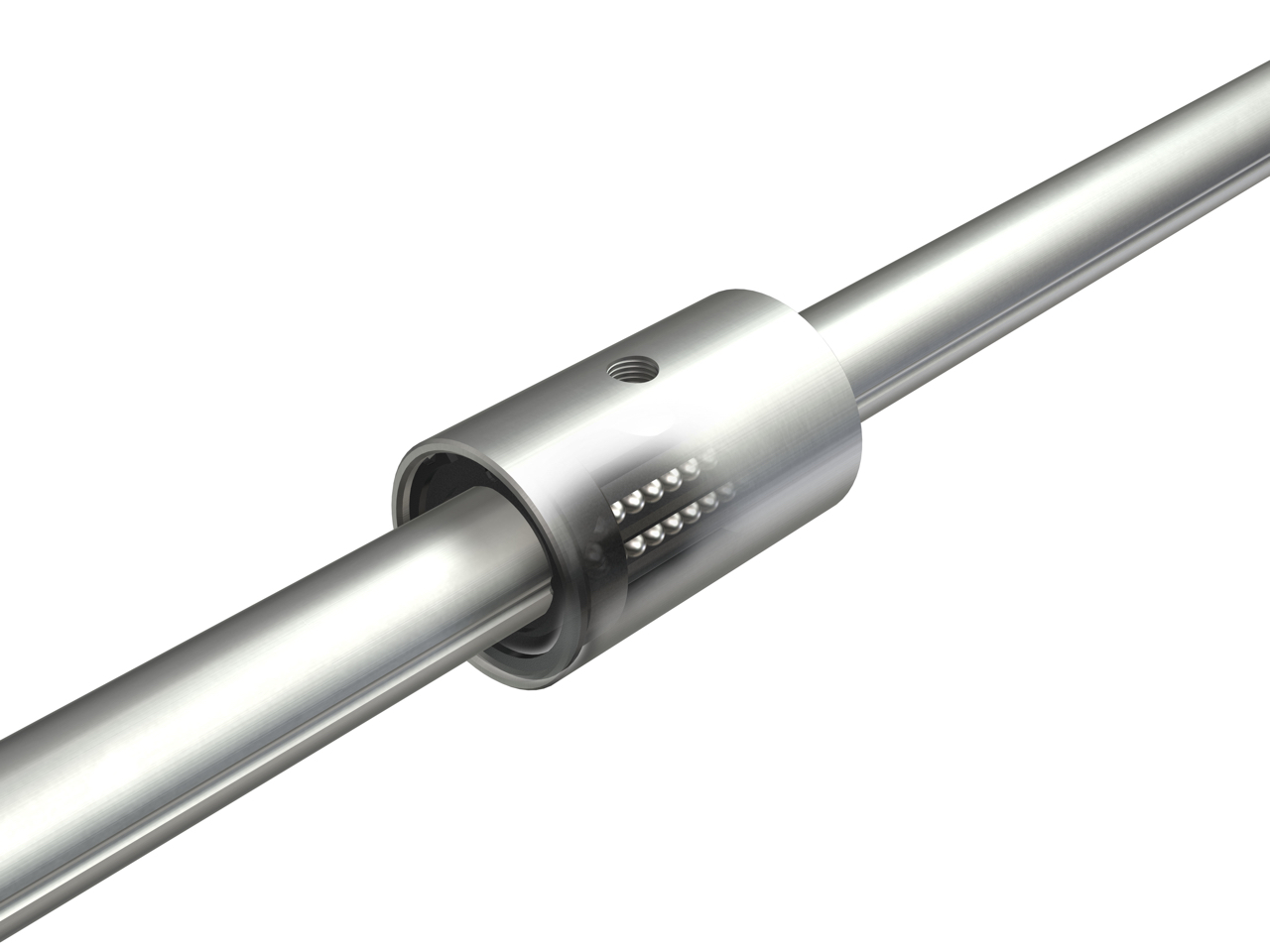

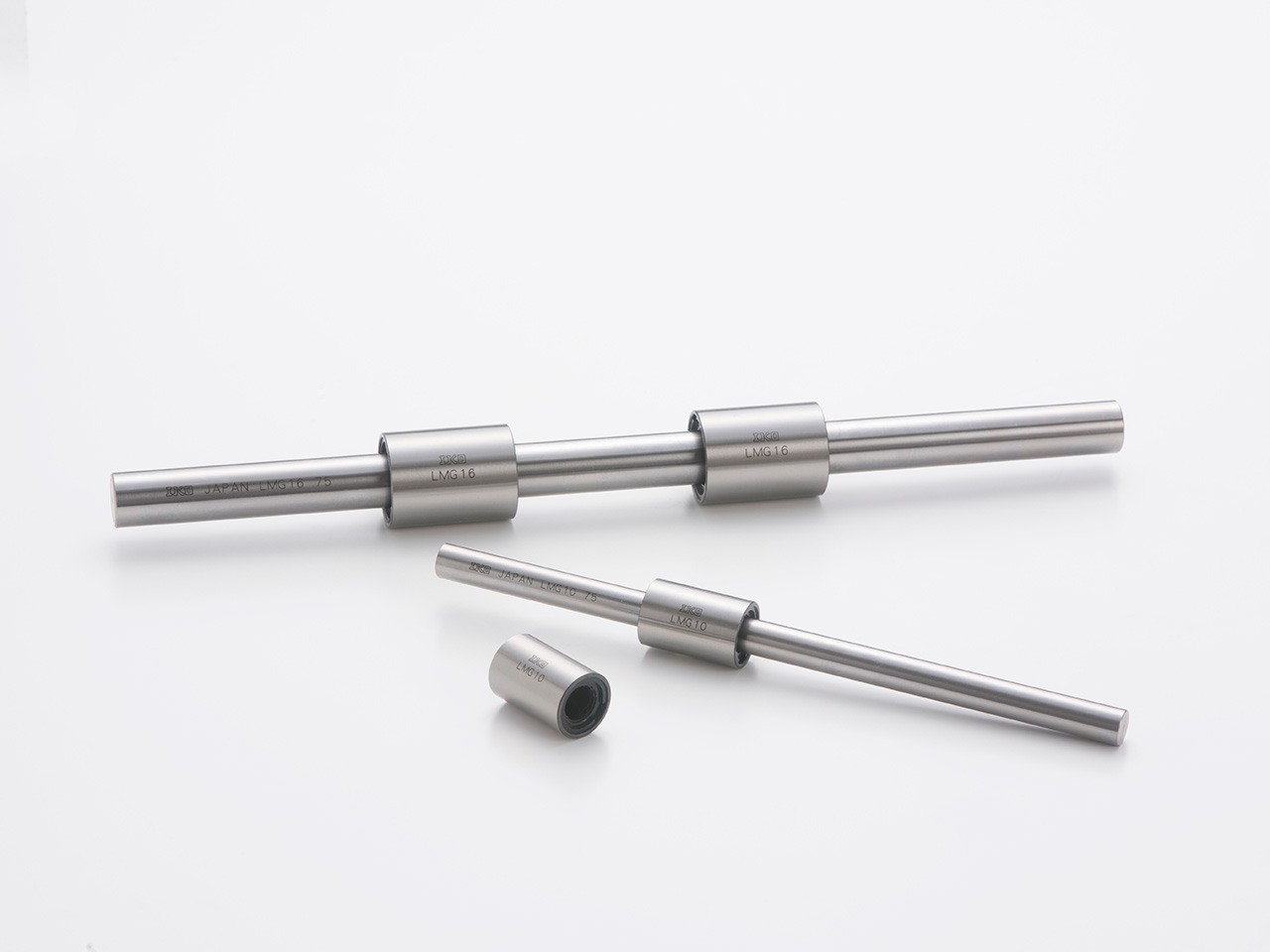

Die IKO Kugelbüchse G ist eine hochbelastbare Linearführung, bei der der Außenzylinder eine endlose Linearbewegung auf einer Welle mit profilierter Laufbahn ausführt. Es handelt sich um eine Kugelbüchse mit hoher Tragfähigkeit, die dennoch einfach und sehr kompakt ist.
Produktmerkmale
Austauschbarkeit
Da die Abmessungen des Außenzylinders und der Welle mit Laufbahnen individuell kombinierbar sind, können sie beliebig hinzugefügt und ausgetauscht werden.
Hohe Tragfähigkeit
Die Struktur, bei welcher die in zwei Reihen angeordneten Kugeln Kontakt mit den Laufbahnen der Welle besitzen, ermöglicht eine höhere Steifigkeit und eine größere Tragfähigkeit.
Vollwelle und Hohlwelle

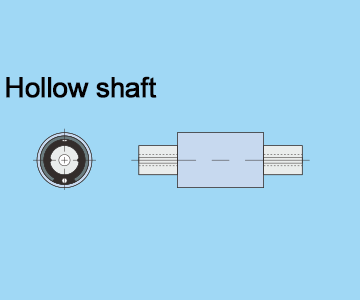

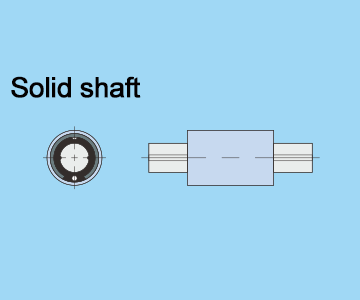

Es gibt zwei Arten von Wellen mit profilierter Laufbahn: Eine Vollwelle LMG und eine Hohlwelle LMGT. Die Hohlwelle ist nützlich für Verrohrungen, Verkabelungen, Entlüftungen etc.
Maßlich kompatibel mit Kugelbüchse
Maßlich kompatibel mit der Kugelbüchse der Serie LM, um einen einfachen Austausch zu ermöglichen.
Die IKO Kugelbüchse G ist eine hochbelastbare Linearführung, bei der der Außenzylinder eine endlose Linearbewegung auf einer Welle mit profilierter Laufbahn ausführt. Es handelt sich um eine Kugelbuchse mit hoher Tragfähigkeit, die dennoch einfach und sehr kompakt ist.
Übersicht
Kugelbüchse G
Produkt | Form | Modell | Größe | |||||
---|---|---|---|---|---|---|---|---|
6 | 8 | 10 | 13 | 16 | 20 | |||
Kugelbüchse G |
![]() |
LMG | ○ | ○ | ○ | ○ | ○ | ○ |
Kugelbüchse G |
![]() |
LMGT | ○ | ○ | ○ | ○ | ○ | ○ |
*Bemerkung: Alle Kugelbüchse G (LMG-Serie) sind austauschbar. Nicht austauschbare Spezifikationen sind nicht verfügbar.
Besondere Spezifikationen
Mit Enddichtung
An beiden Enden des Außenzylinders sind Enddichtungen angebracht, um das Eindringen von Fremdkörpern zu verhindern.
