특수 환경 대응 기술

다양한 특수 환경과 그에 대한 대응특수 환경 대응 제품 특수 환경용 특별 사양

IKO만의 아이디어와 경험을 살려,특수 환경 용도의 새로운 세계를 개척


IKO제품은 산업용 로봇ㆍ공작기계ㆍ반도체 제조장치 등 폭넓은 분야에서 사용되고 있으며,그 사용환경은 해마다 다양화되고 있습니다.각각의 요구에 대응하기 위해,독자적인 아이디어와 경험을 살린 제품을 개발ㆍ제공하고 있습니다.

다양한 특수 환경과 그에 대한 대응



특수 환경 대응 제품

진공 환경용 리니어웨이 슈퍼X

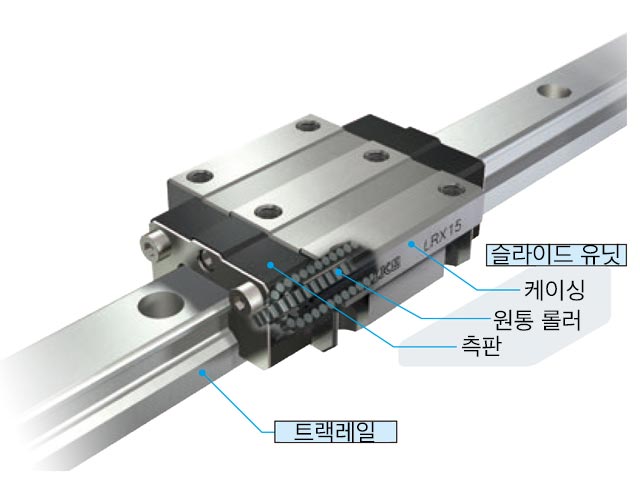

진공 환경용 리니어웨이 슈퍼X는,내식성이 우수한 스테인리스강제의 케이싱에,슈퍼 엔지니어링 플라스틱(PEEK 수지)제인 측판 등의 수지 부품을 조합하여,우수한 저 아웃가스(Low Out Gas)특성을 실현한 롤러타입 직동안내기기입니다.
고부하 용량,고강성,매끄러운 저마찰 습동 특성 등 롤러타입의 우수한 특성을 진공 환경에서도 변함없이 발휘할 수 있습니다.

  1. 저~고진공 영역(진공도 10^-3[Pa])에 대응
  2. 우수한 저 아웃가스 특성
  3. 소성 온도는 최고 200℃까지 대응
  4. 우수한 내식성
진공 환경용 리니어웨이 슈퍼X

하이브리드 윤활 리니어웨이L

반도체 제조장치ㆍLCD제조장치 등의 클린 환경,진공, 고온 환경에서는 아웃가스 및 파티클에 의한 주위의 오염을 우려하고 방지하기 위해,고체 윤활막을 윤활제로 사용해 왔습니다.
IKO에서는 기존의 고체 윤활막의 발진 수명과 내하중성을 크게 향상시키는 ‘하이브리드 윤활 리니어웨이’를 개발했습니다.
진공 환경 등 일반적인 그리스나 오일을 사용할 수 없는 용도에 최적입니다.

  1. 클린(JIS 청정도 등급 4에 대응)
  2. 저~고진공 영역에 대응
  3. 최고온도 200°C까지 대응
  4. 기존 저발진 코팅의 2배 이상의 내하중성
하이브리드 윤활 리니어웨이L

 하이브리드 C-루브 리니어웨이L

C-루브 리니어웨이L의 메인터넌스프리는,질화 규소 세라믹제 볼을 채용하여,고속 성능이 향상되고,동시에 저소음화를 실현했습니다.
세라믹은,베어링강 및 스테인리스강에 비해 변형이 작고,강성도 향상됩니다.

  1. 우수한 고속 성능
  2. 저소음화
  3. 고강성
  4. 우수한 내마모성
 하이브리드 C-루브 리니어웨이L

비자성 고경도 합금 리니어웨이L

비자성 고경도 합금 리니어웨이L은,비투자율 1.001 이하,기존의 비자성 스테인리스강 제품의 1/10 이하인 비투자율을 실현한 직동안내기기입니다.또한,비자성 스테인리스강 제품에 비해,3배 이상의 우수한 내구성을 실현했습니다.
비자성 고경도 합금 리니어웨이L은,자기장 환경에서 자력의 영향을 피하고 싶은 곳에 가장 적합한 비자성 직동안내기기입니다.

  1. 비투자율 1.001 이하
  2. 내구성 3배 이상
  3. 고내식성
  4. 취급 용이
비자성 고경도 합금 리니어웨이L

스테인리스강제 리니어웨이ㆍ리니어롤러웨이

IKO리니어웨이ㆍ리니어롤러웨이에는,강제 부품을 스테인리스강제로 만든 제품이 있습니다.탄소강제 제품에 비해 잘 녹슬지 않으므로,유분이나 방청유 사용을 자제하고 싶은 곳에서 사용하기에 최적입니다.
또한,클린룸내 사용에도 적합하므로,분진 발생량을 억제할 수 있는 클린 그리스와 함께 사용하십시오.

주요 구성부품의 재질

스테인리스강제 리니어웨이ㆍ리니어롤러웨이
특수 환경용 특별 사양

IKO리니어웨이ㆍ리니어롤러웨이에는,다양한 특수 환경에 대응하기 위해,다음과 같은 특별 사양이 마련되어 있습니다.
방진

C 와이퍼 /RC

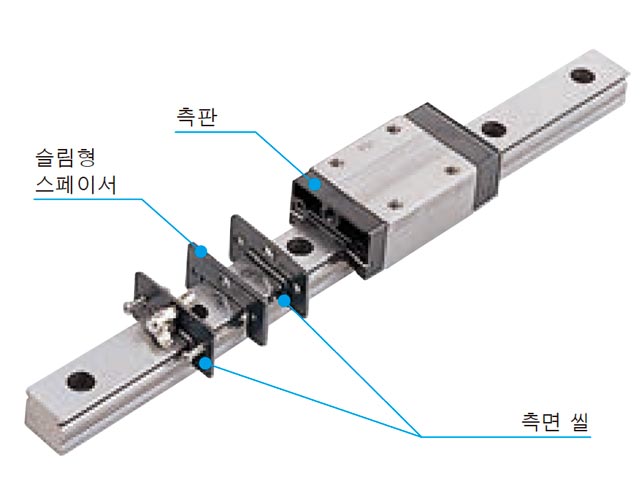

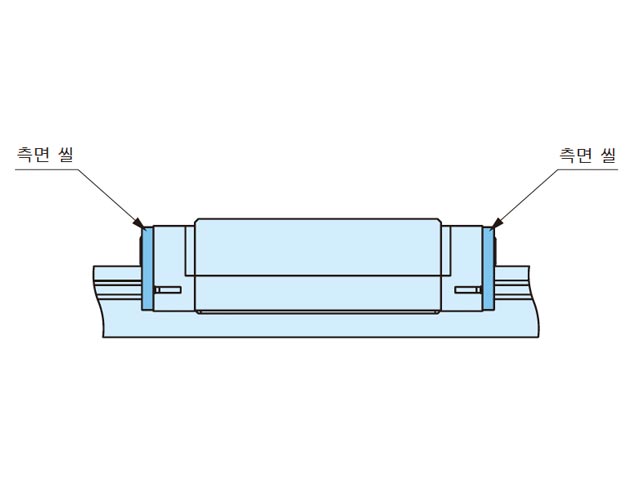

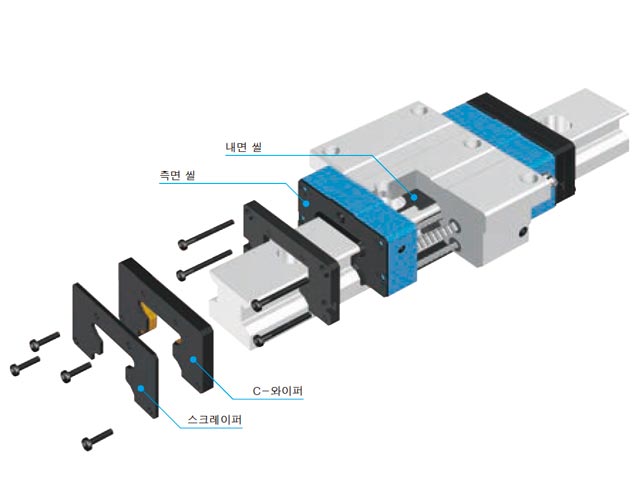

측면 실의 외측에 장착하여,금속가루가 날리는 환경에서도 장기간에 걸쳐 사용할 수 있습니다.
C 와이퍼 장착 특별사양/RC를 지정하면,측면 실,내면 실(/UR),스크레이퍼(/Z)를 표준 장착합니다.

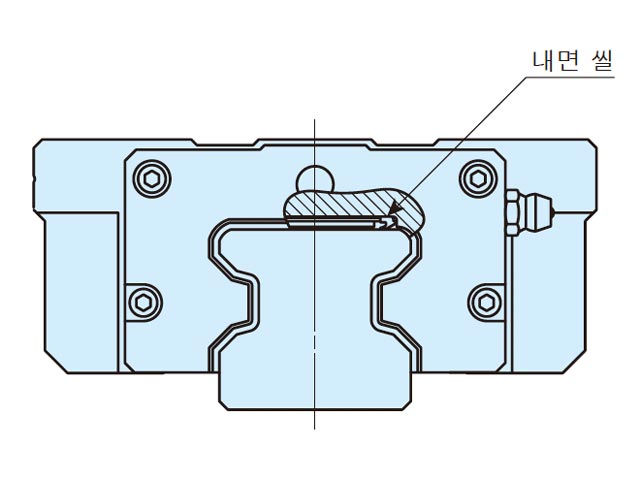

내면 실만을 희망하는 경우는 /UR로 지정하십시오.C 와이퍼 /RC








커버 테이프   캡 /F

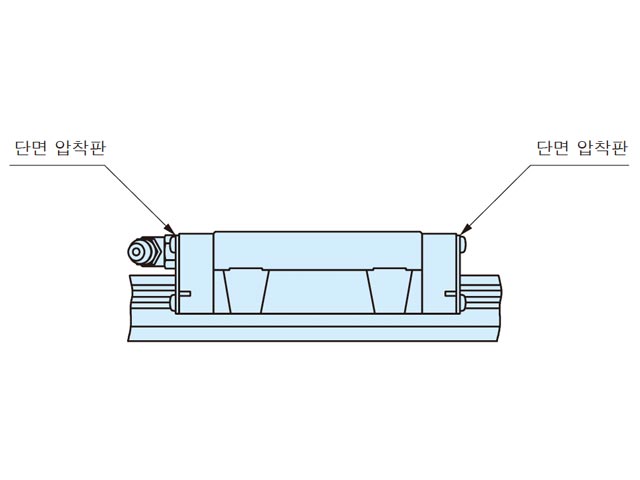

트랙레일 상면에 홈을 마련한 전용 트랙레일에,강판과 접착 테이프로 구성된 커버 테이프를 부착하면,슬라이드유닛 내부로 침입하는 이물질을 막을 수 있습니다.

커버 테이프

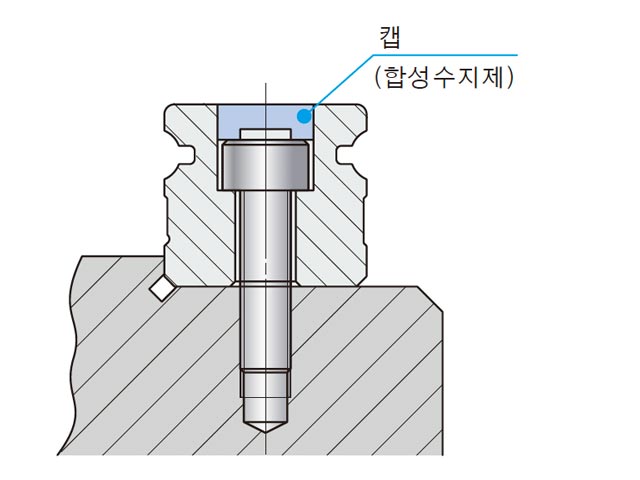

트랙레일 장착 구멍을 캡으로 막으면,슬라이드유닛 내부로 침입하는 이물질을 막을 수 있습니다.
알루미늄제 캡도 준비되어 있으니,IKO로 문의해 주십시오.

캡 /F


실 플레이트 /PS   상방향 장착 사양 트랙레일
트랙레일 상면을 실 플레이트로 완전하게 덮으면,트랙레일 장착 구멍으로 침입하는 이물질을 막을 수 있습니다.

실 플레이트 /PS

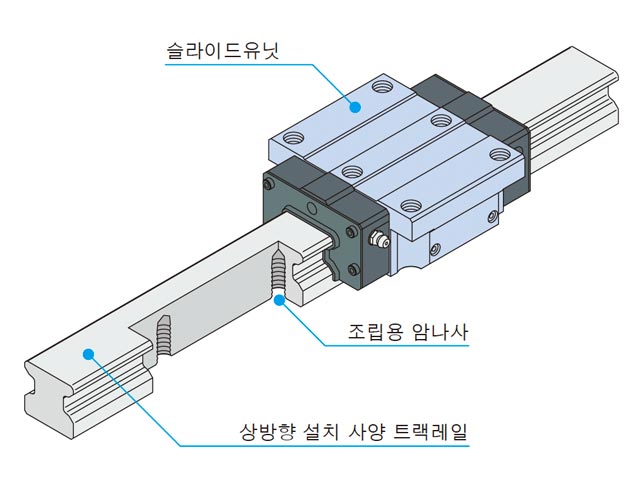

  트랙레일을 장착면 측에서 고정하는 사양입니다.트랙레일 상면에는 장착 구멍이 전혀 없으므로,실(Seal)과의 밀착성이 높아서,보다 우수한 방진 효과를 얻을 수 있습니다.

상방향 장착 사양 트랙레일


더블 실(Seal) /V   스크레이퍼 /Z
측면 실을 2중으로 설계하여,한층 방진성을 향상시킬 수 있습니다.

더블 실(Seal) /V

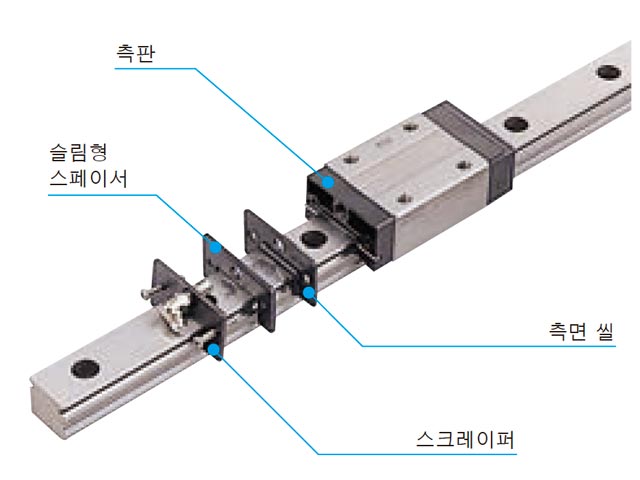

  측면 실 외측에 장착,트랙레일에 부착된 큰 이물질을 제거합니다.

스크레이퍼 /Z


벨로우즈 장착용 암나사 /J   전용 벨로우즈

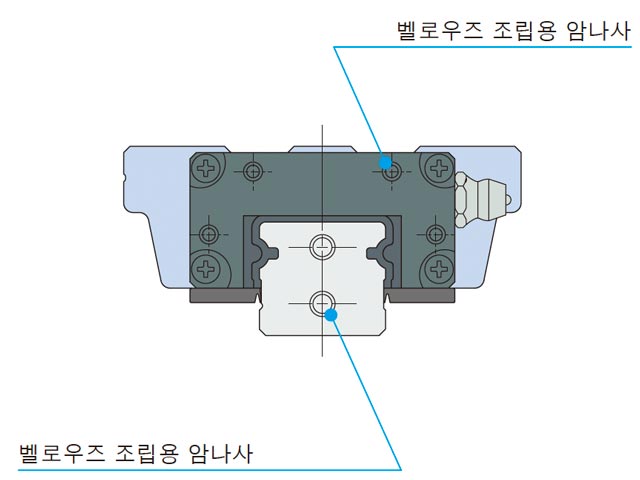

슬라이드유닛과 트랙레일의 단면에 벨로우즈 장착용 암나사를 장착합니다.

벨로우즈 장착용 암나사 /J

  트랙레일 노출부를 덮는 방진 커버입니다.


전용 벨로우즈

윤활
C-루브 장착 /Q   클린 환경용 저발진 그리스 CGL /YCL

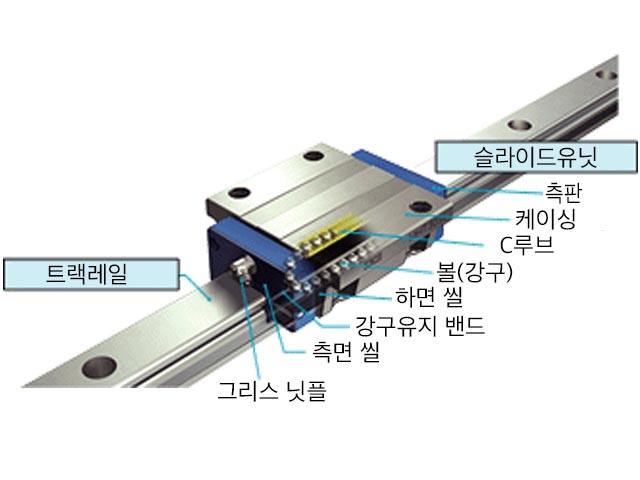

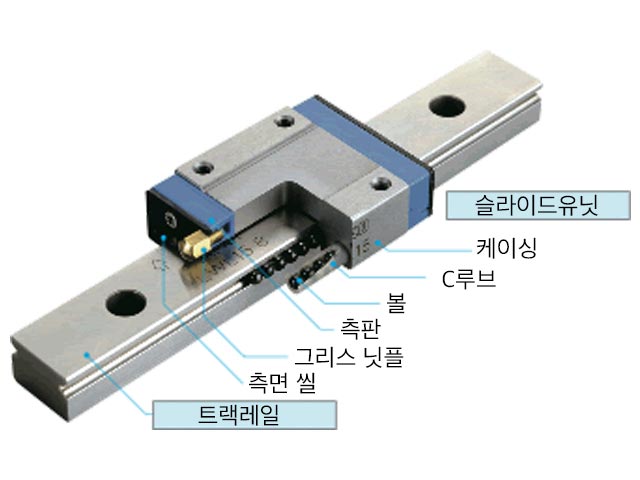

그리스 보충 등의 윤활 관리를 대폭 줄이는 윤활 부품입니다.


C-루브 장착 /Q

  증조제에 혼합 비누를 이용하여,기유(Base Oil)에 합성유와 저유동점 광유를 혼합한 그리스로써,저발진성이 우수하며,또한,구름 저항값 및 윤활성,방청력이 뛰어난 그리스입니다.

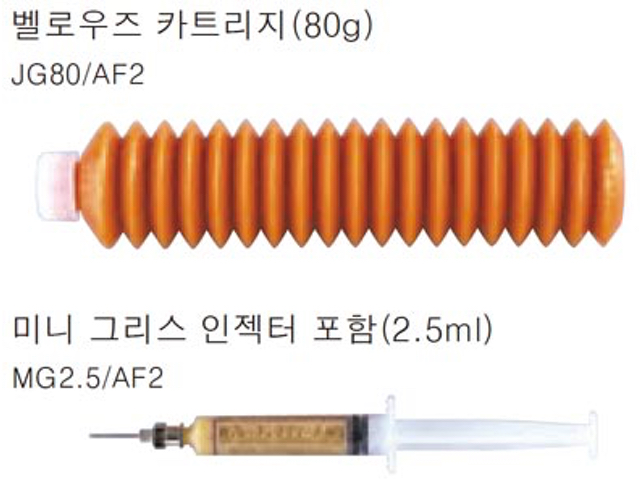

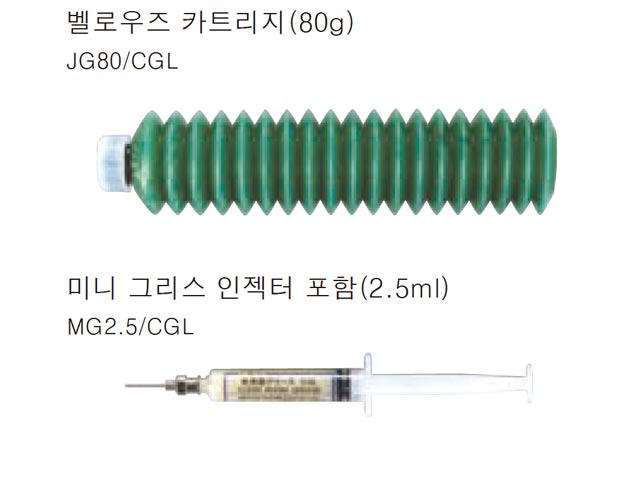

클린 환경용 저발진 그리스 CGL /YCL


클린 환경용 저발진 시리즈 CG2 /YCG   안티 프레팅 그리스 AF2 /YAF
증조제에 요소,기유에 합성유를 이용한 그리스로써,저발진성이 우수하며,또한,사용온도 범위 및 윤활성,방청력,산화 안정성이 뛰어난 그리스입니다.

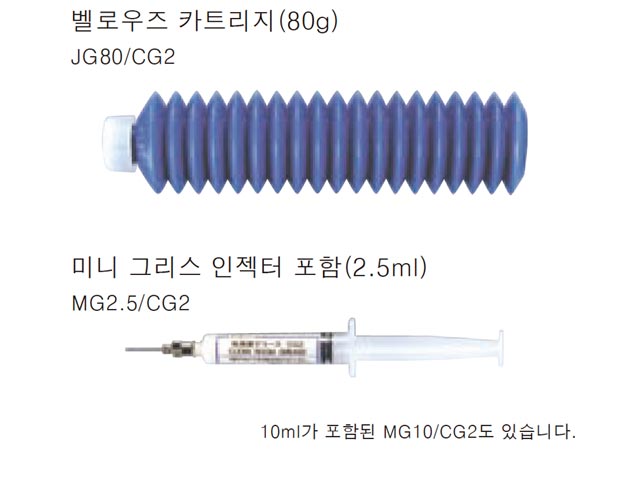

클린 환경용 저발진 시리즈 CG2 /YCG

  안티 프레팅 부식성이 우수한 그리스입니다.


안티 프레팅 그리스 AF2 /YAF

  기타 특수 그리스
  진공용,고온용 등 특수 그리스를 희망하는 경우는 IKO로 문의해 주십시오.
기타

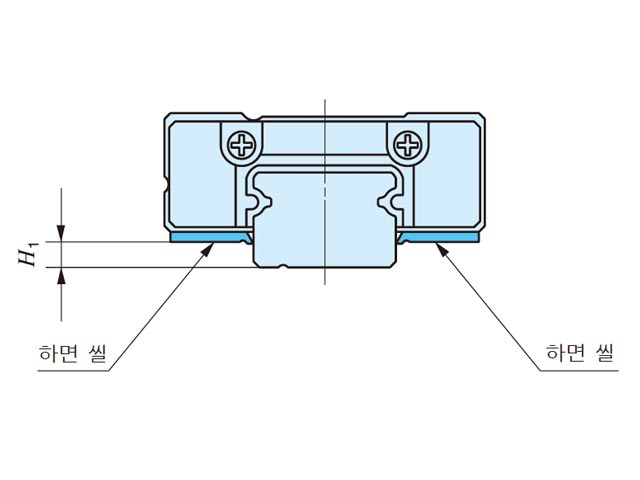

강제 측판 /BS   특수 환경용 실(Seal) /RE
측판을 스테인리스 강제로 변경합니다.



강제 측판 /BS

  측면 실 및 하면 실을 고온 환경 아래에서 사용할 수 있는 특수 환경용 측면 실로 변경합니다.고온 환경에서 사용하는 경우에는,강제 측판(/BS)및 그리스 변경(/YCG)과 조합하여 사용합니다.

특수 환경용 실(Seal) /RE

사진은 특수 환경용 실(/RE)과 강제 측판(BS)과의 조합입니다.
