롤러 테크놀로지

초 고부하 용량최장 수명초 고강능우수한 진동 특성우수한 마모 특성으로 정확한 위치결정이 가능
높은 주행 정밀도콤팩트화에 대응볼타입과 설치 치수가 호환

세계에 앞선 IKO만의 독자적인 롤러 안내구조에서 탄생된 초 고성능


IKO리니어롤러웨이 슈퍼X는,강성이 높은 케이싱에 4조열 원통 롤러의 균형을 고려하여,병렬로 배치하고,롤러의 우수한 특성을 최대한 살려,매끄러운 주행과 고신뢰성,고강성과 고정밀도를 실현한 직동안내기기입니다.

리니어롤러웨이 슈퍼X의 특징

초 고부하 용량

리니어롤러웨이 슈퍼X는,궤도와의 접촉 면적이 크고,부하능력이 뛰어난 원통 롤러가 많이 들어가 있어서,보다 큰 정격 하중을 얻을 수 있습니다.

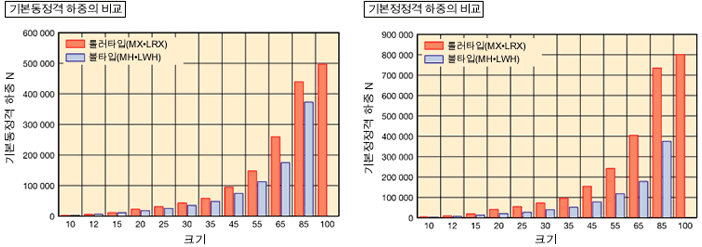

기본동정격 하중의 비교
기본정정격 하중의 비교

최장 수명

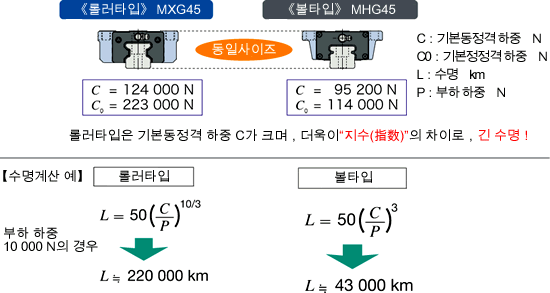

롤러타입은 기본동정격 하중이 크며,또한,수명계산식에서의 ‘지수(指数)’의 차이로,볼 타입보다 긴 수명을 얻을 수 있습니다.
롤러타입은 기본동정격 하중 C가 크며,더욱이“지수(指数)”의 차이로,긴 수명!

긴 수명 동영상 보기

초 고강성

직동안내기기의 강성은,조립할 기계•장치의 특성에 큰 영향을 줍니다.
리니어롤러웨이 슈퍼X는,강구와 비교해,하중에 대한 탄성 변위량이 작은 원통롤러가 슬라이드유닛안에 많이 들어가 있어,높은 강성을 실현하고 있습니다.

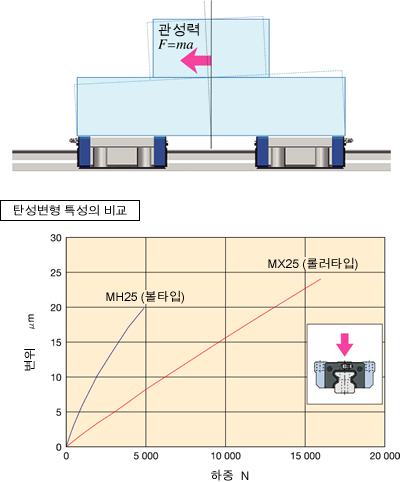

탄성변형 특성의 비교

고강성 동영상 보기

우수한 진동 특성

리니어롤러웨이 슈퍼X는,같은 사이즈의 볼타입에 비해,강성이 높기 때문에,반복되는 변동하중에 대한 변형량이 작고,고유 진동수가 높아져,진동감쇠 시간도 짧아 집니다.

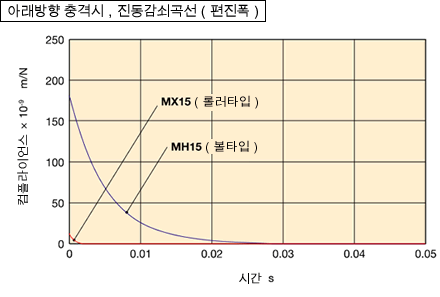

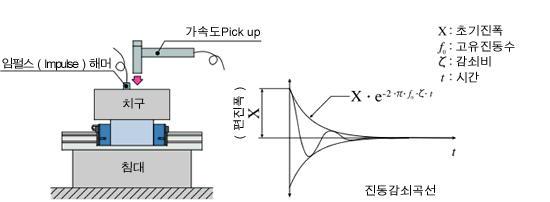

아래방향 충격시,진동감쇠곡선(편진폭)

진동 특성 동영상 보기

우수한 마모 특성으로 정확한 위치결정이 가능

리니어롤러웨이 슈퍼X는,원통롤러의 단면이 유지판에 의해,정확하게 안내되는 독자적인 유지방법을 채용하는 것으로써,원통롤러의 스큐(skew)를 방지해,매끄러운 작동을 실현하였습니다.
리니어롤러웨이 슈퍼X는,예압이나 부하를 주어도 마찰 저항이 작고,미끄럼 안내나 볼타입의 직동안내기기와 비교해,뛰어난 마찰 특성을 가지고 있어서,미세한 이동에 대한 응답성이 좋고,정확한 위치결정이 가능합니다.

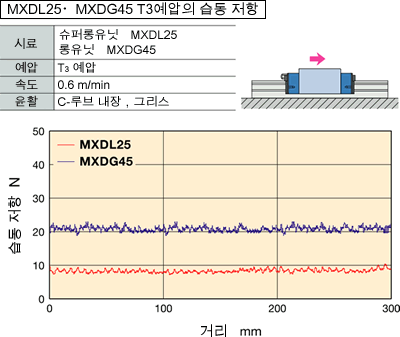

MXDL25・MXDG45 T3예압의 습동 저항

습동 저항 동영상 보기  저마찰 동영상 보기

높은 주행 정밀도

원통롤러 순환의 거동해석(擧動解析)에 근거한 최적 설계에 의해,원활하고 조용한 작동을 실현하고 있습니다.
또한,부하를 받는 원통롤러의 갯수가 많기 때문에,주행시의 미세한 편차도 최소한으로 줄여줍니다.
게다가,높은 주행정도의 용도에는 슈퍼롱 타입이 최적입니다.

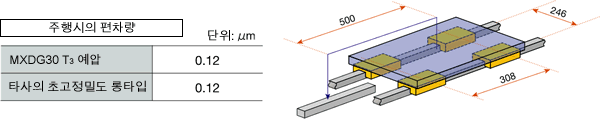

주행시의 편차량

주행정밀도 동영상 보기

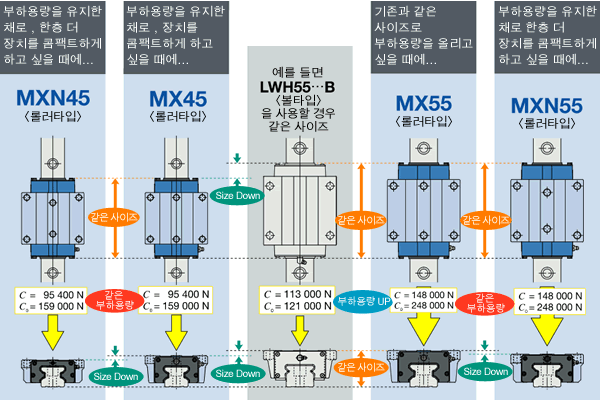

콤팩트화에 대응

볼타입에 비해,압도적으로 큰 부하용량을 가지는 롤러타입.
리니어롤러웨이 슈퍼X는,많은 사이즈의 베리에이션으로,Down Sizing이 가능하여,장치의 콤팩트화에 대응할 수 있습니다.

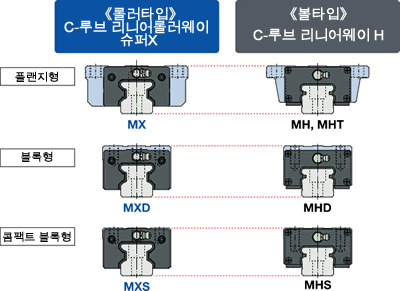

볼타입과 설치 치수가 호환

리니어롤러웨이 슈퍼X는,볼타입의 리니어웨이H와 설치 치수가 호환이 되어 있습니다.
기계 장치에의 대폭적인 설계 변경을 하지 않고,롤러타입으로의 치수 호환이 가능합니다.
