슈퍼 롱 유닛

공작기계 모델에서의 비교 예강성 대폭 향상초 고정밀도의 이송기구를 실현

대폭적인 주행 정밀도 향상!부하 용량과 강성도 대폭 향상!슈퍼 롱 유닛


슈퍼 롱 유닛은,기존의 최장 롱 유닛의 슬라이드 유닛의 길이를 약 1.2배 길게 연장하여,주행 시의 진동이 약 1/2로,부하 용량과 강성이 약 1.3배로 향상되었습니다.

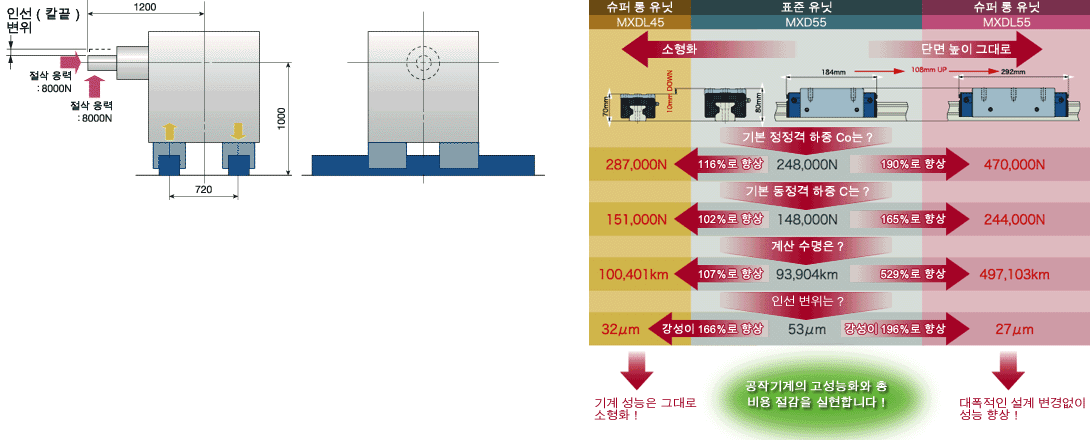

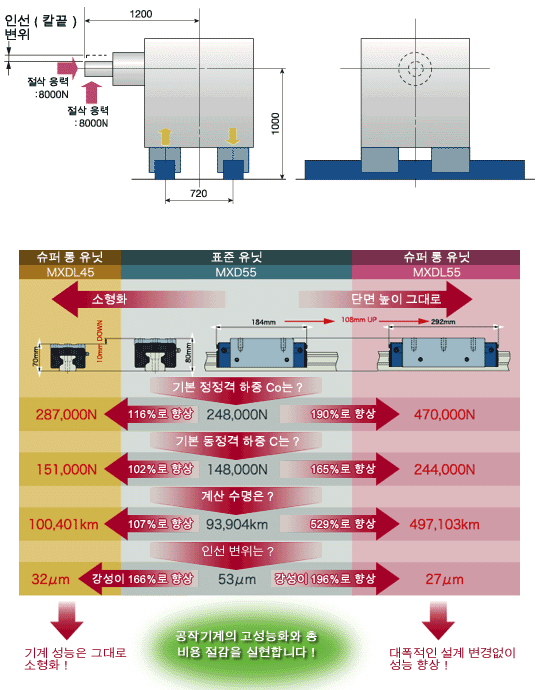

공작기계 모델에서의 비교 예

표준 유닛에서 슈퍼 롱 유닛으로 교체하여,공작기계의 고성능화와 총 비용 절감을 실현할 수 있습니다.

공작기계의 고성능화와 총 비용 절감을 실현합니다!

강성 대폭 향상

롱 유닛에 비해,하중에 대한 탄성 변형량이 적고,장치의 강성이 향상되어,정밀도 향상 및 공진 회피가 가능합니다.

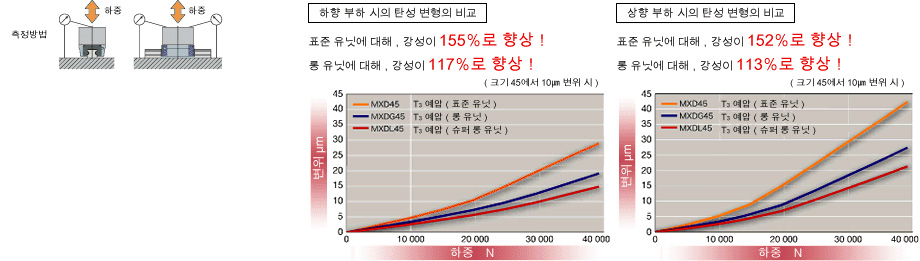

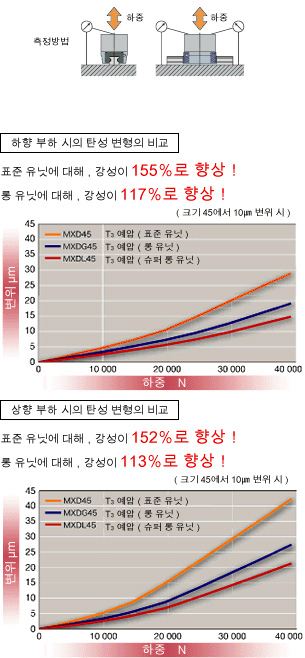

하향 부하 시의 탄성 변형의 비교상향 부하 시의 탄성 변형의 비교

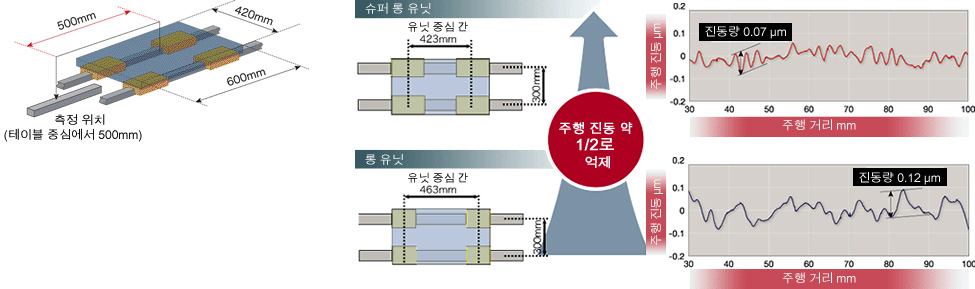

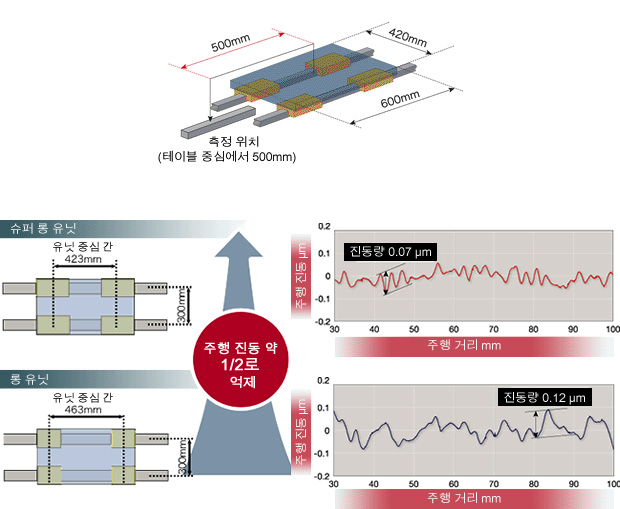

초 고정밀도의 이송기구를 실현

롱 유닛에 비해,주행 진동이 약 1/2로 극도로 작고,초 고정밀도의 이송기구를 실현할 수 있습니다.
