Linearführungen Linearführung E-Serie

ME LWE LWE…Q

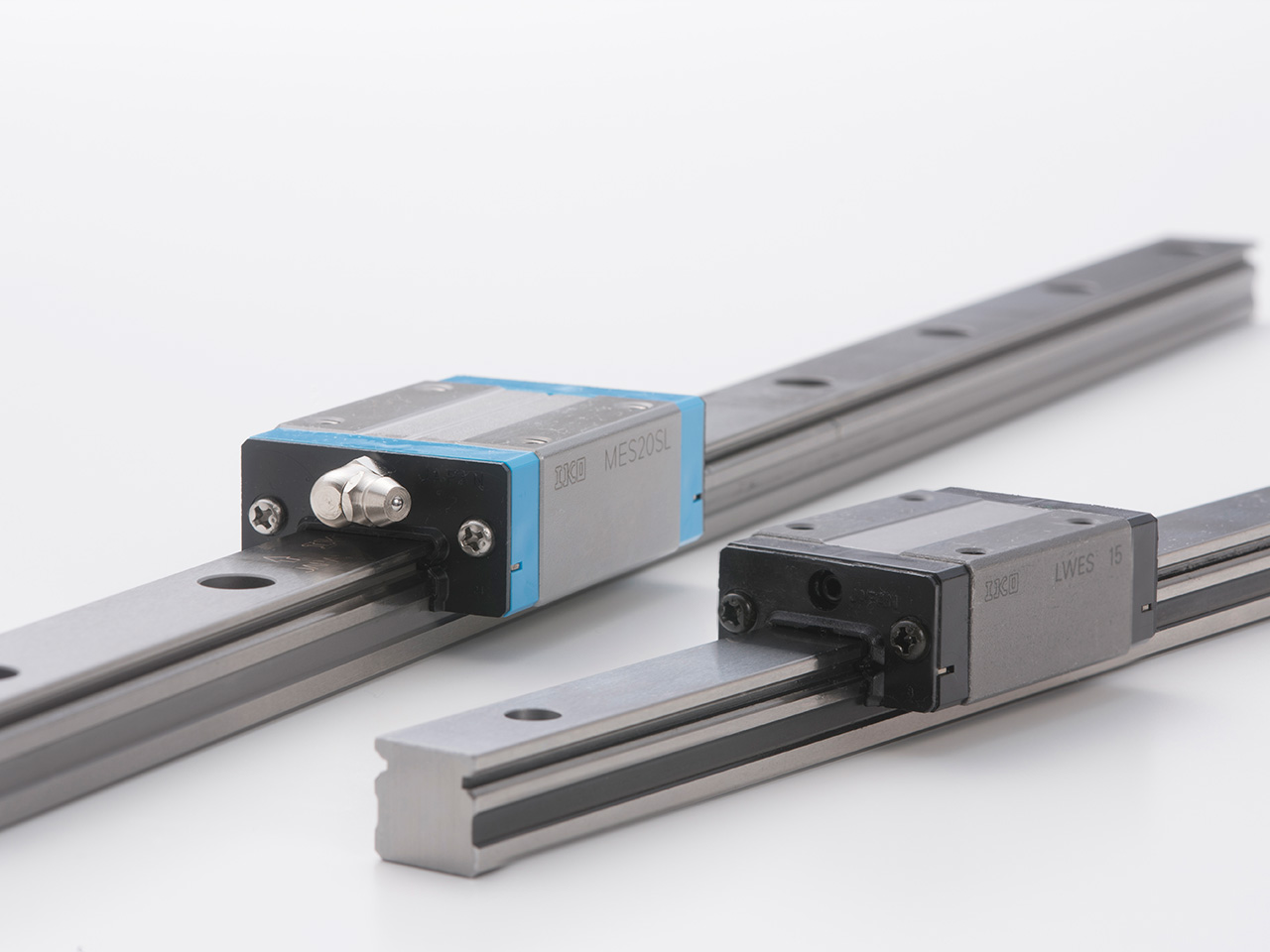

Die Linearführung E ist eine Kugelumlaufführung mit einem kompakten Führungswagen, welcher eine endlose lineare Bewegung auf einer Führungsschiene ermöglicht. Zwei Reihen von Stahlkugeln kontaktieren die Laufbahnen in vier Punkten und gewährleisten so eine hohe Genauigkeit und Steifigkeit, selbst bei Anwendungen, bei welchen die Richtung und Größe der Lasten variieren oder komplexe Lasten aufgebracht werden. Diese kompakte, äußerst vielseitige Universalserie ist in vielen Formen und Größen erhältlich.

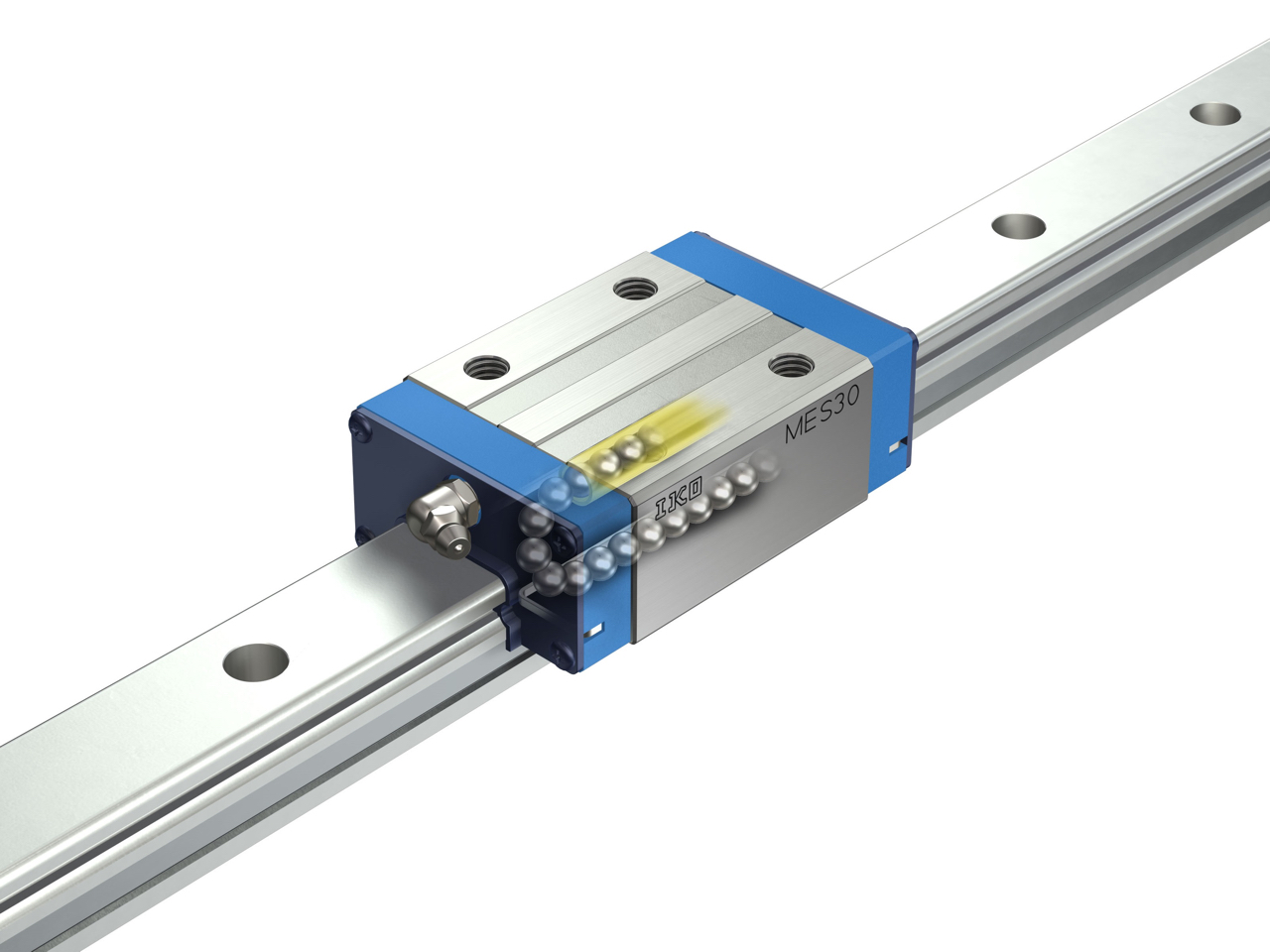

C-Lube Linearführung ME

Die C-Lube Linearführung ME ist eine Kugelumlaufführung der E-Serie mit integrierter C-Lube-Schmierung, die einen langfristigen, wartungsfreien Betrieb ermöglicht.

Wartungsfrei

Die C-Lube-Technologie hält die Schmierleistung über einen längeren Zeitraum aufrecht, wodurch sich Nachschmeir- und Wartungsaufwand verringern.

Klicken Sie hier für Details zu C-Lube

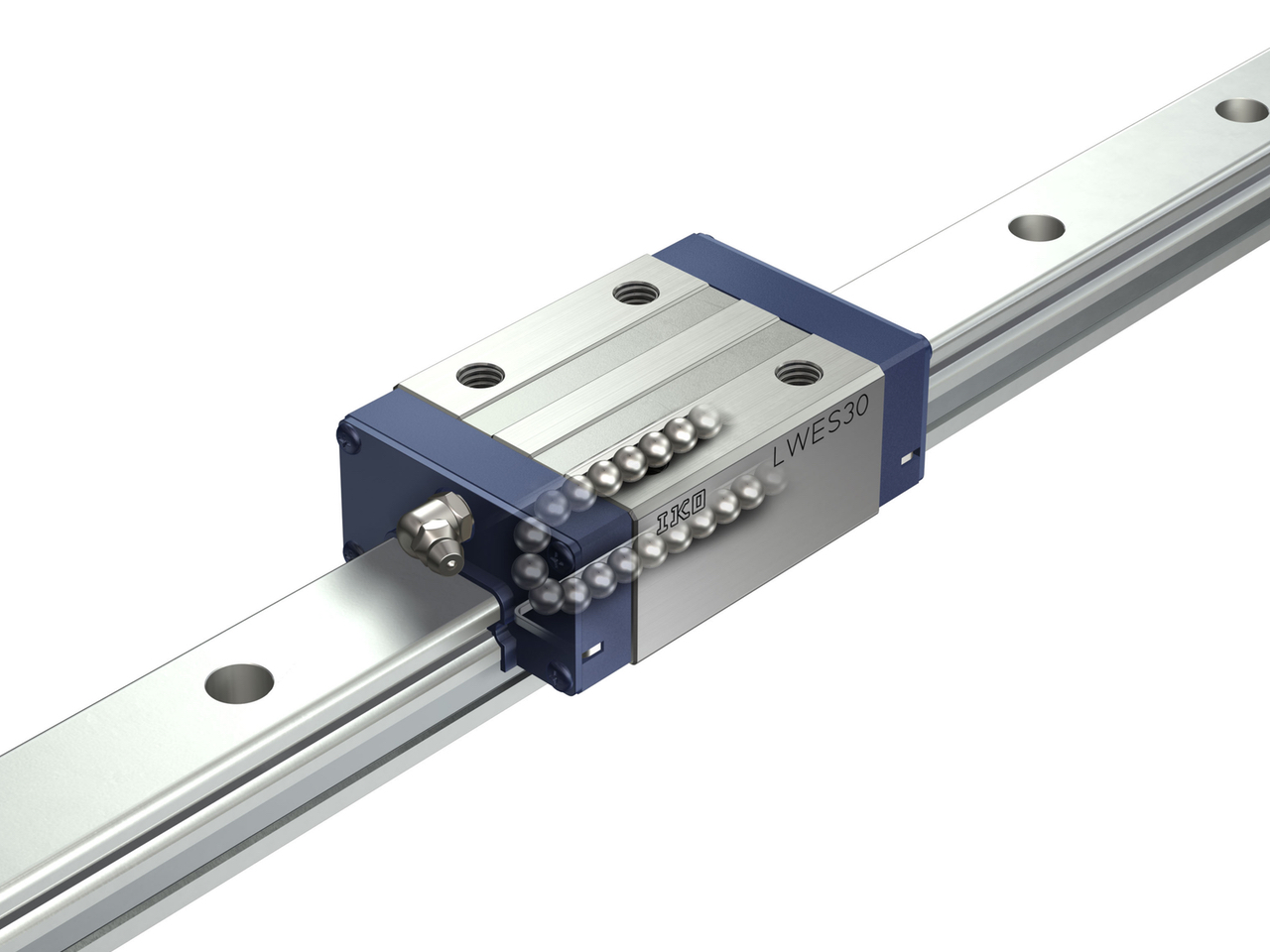

Linearführung E

LWE

Austauschbarkeit

Eine austauschbare Ausführung ist verfügbar. Da die Abmessungen von Wagen und Führungsschiene getrennt angeführt sind, können sie einzeln hinzugefügt oder ausgetauscht werden.

Klicken Sie hier für Details zur austauschbaren Ausführung

Kompakte Bauweise

Niedriger, schmaler, kürzer... kompakter in jeder Hinsicht.

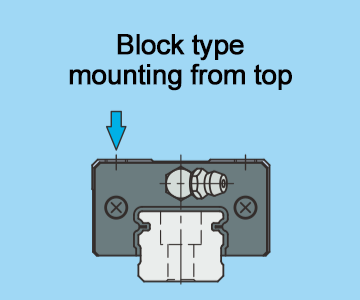

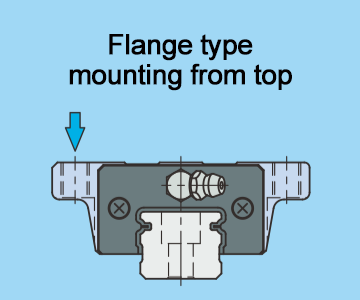

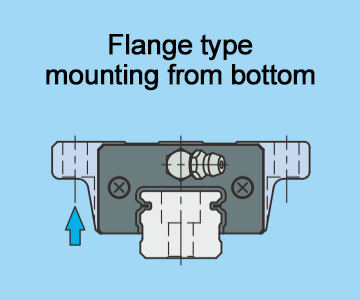

Flanschausführung und Blockausführung

Es sind zwei Flanschausführungen für unterschiedliche Montagerichtungen sowie drei schmale Blockausführungen erhältlich.

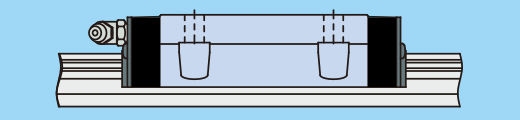

Länge des Führungswagens

Erhältlich sind ein kurzer Führungswagen mit dem gleichen Querschnitt wie die Standardausführung und ein langer Führungswagen mit hoher Steifigkeit.

Rostfreier Stahl

Es sind auch Ausführungen aus rostfreiem Stahl mit hervorragender Korrosionsbeständigkeit erhältlich. Sie sind ideal für den Einsatz in Reinräumen für medizinische Geräte, verschiedene Disc-Lesegeräte und Geräte zur Halbleiterherstellung.

Geräuscharme Linearführung E

LWE…Q

Die geräuscharme Linearführung E ist eine Wälzkörperführung für lineare Bewegungen, bei welcher das Laufverhalten der Wälzkörper sowie die Geräuschemission optimiert wurden. Dank der zwischen den Wälzkörpem integrierten Gießharzseparatoren wird der direkte Kontakt zwischen den Stahlkugeln vermieden und eine homogene und geräuscharme Bewegung erreicht. Insbesondere bei Fertigungsmaschinen, welche mehrere Linearführungen verwenden, kann der Geräuschpegel in der Fabrik gesenkt und so zu einer besseren Arbeitsumgebung für die Mitarbeiter beigetragen werden.

Geräuscharmut

Durch den Einbau von Gießharzseparatoren, welche den direkten Kontakt zwischen den Stahlkugeln verhindern, wird eine gleichmäßige und ruhige Bewegung erreicht. Wenn diese Führungen in Fertigungsmaschinen eingesetzt werden, die mehrere Linearführungen verwenden, können sie den Geräuschpegel in der Fabrik senken und eine bessere Arbeitsumgebung für die Mitarbeiter schaffen.

Maßliche Kompatibilität mit der Linearführung E

Da die Montageabmessungen identisch zur Linearführung E sind, kann sie ohne Änderung der Konstruktion der Maschine oder des Geräts ausgetauscht werden.

Übersicht

C-Lube Linearführung ME・Linearführung E - Edelstahl

Produkt	Bauform	Länge des Führungswagens	Modell	Größe
Produkt	Bauform	Länge des Führungswagens	Modell	15	20	25	30	35	45

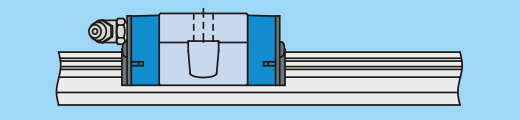

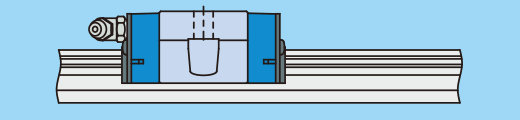

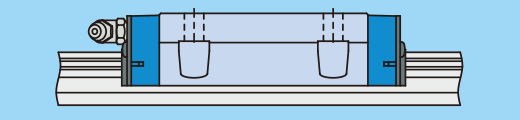

C-Lube Linearführung ME			MEC…SL	○	○	○	○	-	-
			ME…SL	○	○	○	○	-	-
			MEG…SL	○	○	○	○	-	-

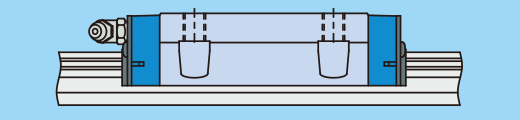

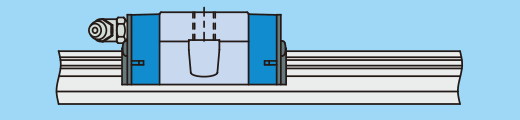

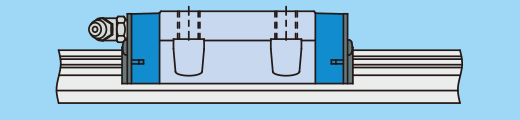

C-Lube Linearführung ME			METC…SL	○	○	○	○	-	-

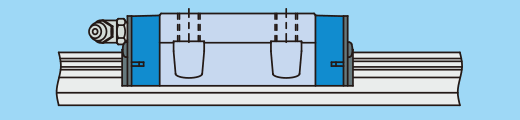

			MET…SL	○	○	○	○	-	-
			METG…SL	○	○	○	○	-	-

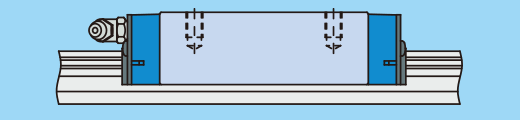

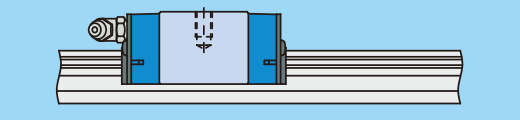

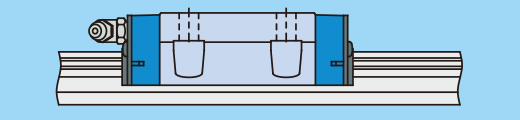

C-Lube Linearführung ME			MESC…SL	○	○	○	○	-	-

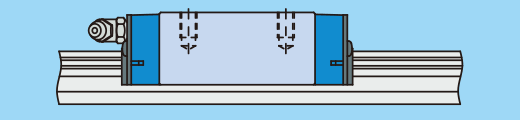

			MES…SL	○	○	○	○	-	-

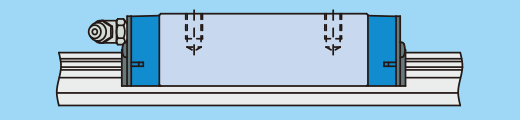

			MESG…SL	○	○	○	○	-	-

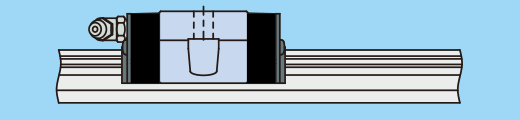

Linearführung E			LWEC…SL	○	○	○	○	-	-
			LWE…SL	○	○	○	○	-	-
			LWEG…SL	○	○	○	○	-	-
Linearführung E			LWETC…SL	○	○	○	○	-	-

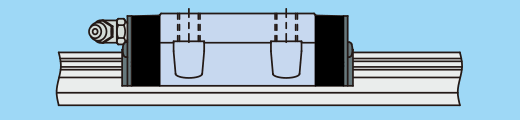

			LWET…SL	○	○	○	○	-	-

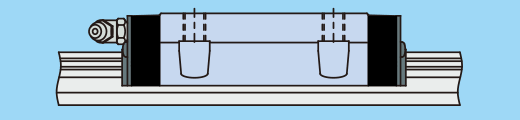

			LWETG…SL	○	○	○	○	-	-

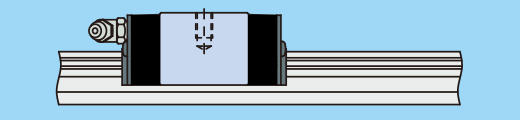

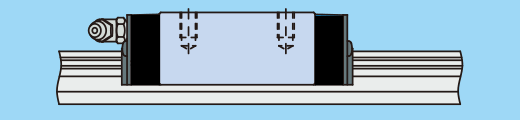

Linearführung E			LWESC…SL	○	○	○	○	-	-

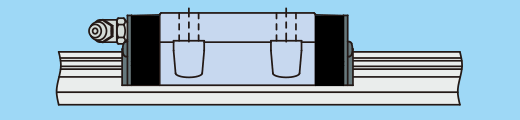

			LWES…SL	○	○	○	○	-	-

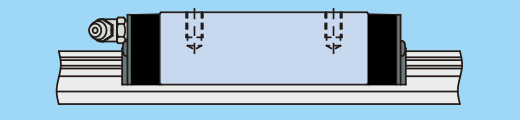

			LWESG…SL	○	○	○	○	-	-

Für die in angegebenen Modelle ist die austauschbare Spezifikation verfügbar.

C-Lube Linearführung ME・Linearführung E - Kohlenstoffstahl

Produkt	Bauform	Länge des Führungswagens	Modell	Größe
Produkt	Bauform	Länge des Führungswagens	Modell	15	20	25	30	35	45

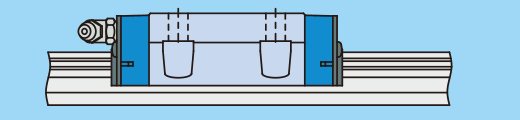

C-Lube Linearführung ME			MEC	○	○	○	○	○	-
			ME	○	○	○	○	○	○
			MEG	○	○	○	○	-	-

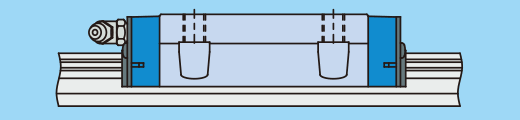

C-Lube Linearführung ME			METC	○	○	○	○	○	-
			MET	○	○	○	○	○	○
			METG	○	○	○	○	-	-
C-Lube Linearführung ME			MESC	○	○	○	○	○	-
			MES	○	○	○	○	○	○
			MESG	○	○	○	○	-	-

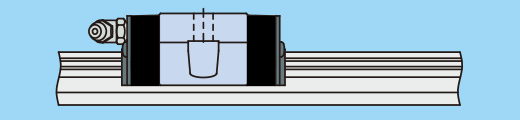

Linearführung E			LWEC	○	○	○	○	○	-
			LWE	○	○	○	○	○	○

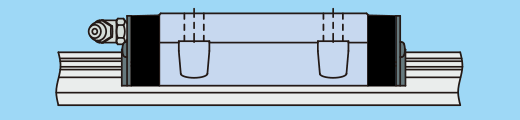

			LWEG	○	○	○	○	-	-
Linearführung E			LWETC	○	○	○	○	○	-
			LWET	○	○	○	○	○	○
			LWETG	○	○	○	○	-	-
Linearführung E			LWESC	○	○	○	○	○	-
			LWES	○	○	○	○	○	○
			LWESG	○	○	○	○	-	-

Für die in angegebenen Modelle ist die austauschbare Spezifikation verfügbar.

Geräuscharme Linearführung E - Kohlenstoffstahl

Produkt	Bauform	Länge des Führungswagens	Modell	Größe
Produkt	Bauform	Länge des Führungswagens	Modell	15	20	25	30	35	45

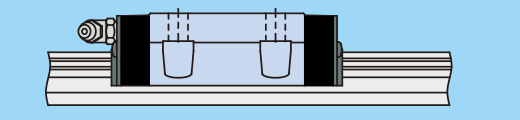

Geräuscharme Linearführung			LWE…Q	○	○	○	○	○	-

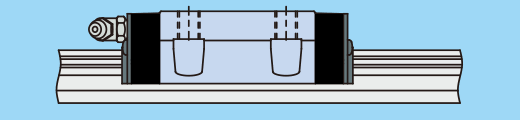

Geräuscharme Linearführung			LWET…Q	○	○	○	○	○	-

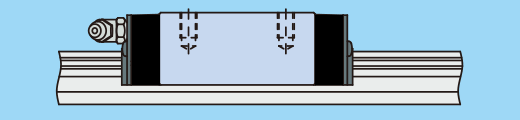

Geräuscharme Linearführung			LWES…Q	○	○	○	○	○	-

Besondere Spezifikationen

Abdeckkappen für Schienenbefestigungsbohrungen

Spezielle Kappen für die Befestigungsbohrungen der Schiene sind im Lieferumfang enthalten. Sie verschließen die Befestigungsbohrungen in der Laufschiene, um die Abdichtung in Bewegungsrichtung zu verbessern. Wenden Sie sich an IKO, um Kappen aus Aluminiumlegierung für die Befestigungsbohrungen der Schiene zu erhalten.

Doppelte Enddichtungen

Zur Verbesserung des Staubschutzes sind doppelte Enddichtungen am austauschbaren Führungswagen angebracht.

Abstreifer

Am Führungswagens sind beidseitig Metallabstreifer angebracht. Die Abstreifer sind berührungslos und beseitigen effektiv große Fremdkörper, die an der Schiene haften.

Innengewinde für Faltenbälge

Innengewinde für Faltenbälge sind an den Enden des Führungswagens und der Laufschiene vorbereitet.

Schwarzchrom-Oberflächenbehandlung

Eine Acrylharzbeschichtung wird zur Verbesserung der Rostschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom aufgetragen.

Oberflächenbehandlung mit Fluor-Schwarzchrom

Eine fluorierte Harzbeschichtung wird aufgetragen, um die Rostschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom zu verbessern. Dadurch wird auch verhindert, dass Fremdkörper an der Oberfläche haften bleiben.

Unterdichtungen

Die Dichtungen sind an der Unterseite des Führungswagens angebracht, um das Eindringen von Fremdkörpern von unten zu verhindern.

Mit C-Lube-Platte

Das mit Schmiermittel imprägnierte C-Lube ist in den Endplatten des Führungswagens angebracht, so dass die Intervalle zum Nachschmieren verlängert werden können.

Weitere Spezifikationen für besondere Umgebungen
