Linearführungen Linearführung F
Linearführungen Linearführung F

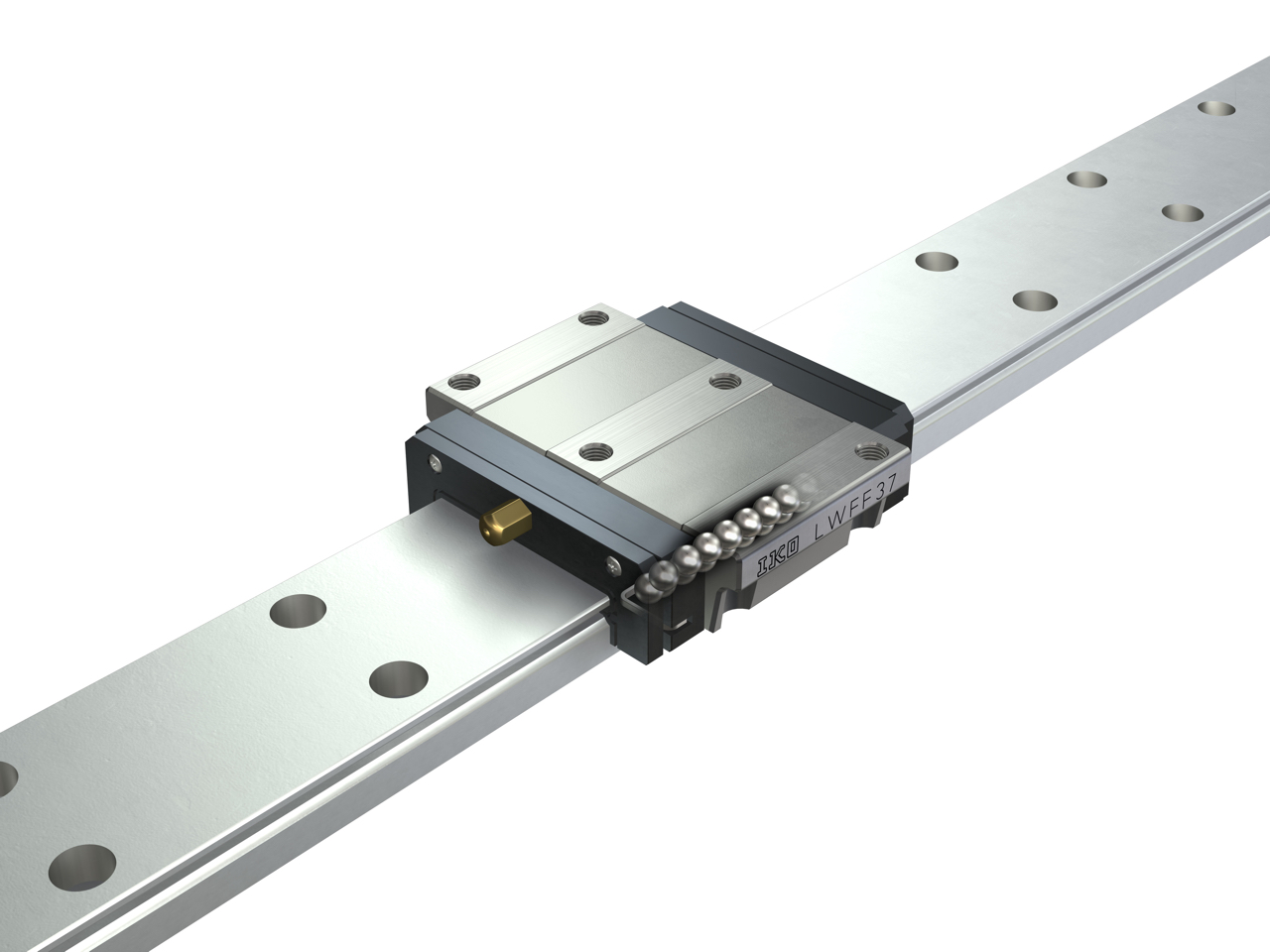

Die IKO Linearführung F ist eine Linearführung mit einem hochsteifen Führungswagen, die eine endlose lineare Bewegung auf einer breiten Führungsschiene ausführt. Zwei Reihen von Stahlkugeln berühren die Laufbahnen an jeweils vier Punkten mit einer großen Anzahl an Wälzkörpern. Dies ermöglicht eine hohe Genauigkeit und Steifigkeit auch bei Anwendungen, bei denen die Last eine variable Richtung und Größe besitzt oder eine komplexe Last aufgebracht wird. Da sie eine breite Schiene besitzt, ist sie auch in Querrichtung widerstandsfähig gegen Momentbelastungen, so dass sie auch für eine Verwendung als Monorail geeignet ist.
Produktmerkmale
Breite Struktur
Da der Abstand zwischen den Momentbelastungspunkten groß ist, ist sie widerstandsfähig gegen Momente und komplexe Belastungen.

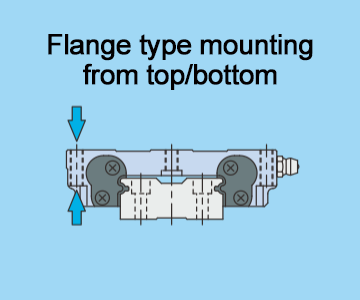

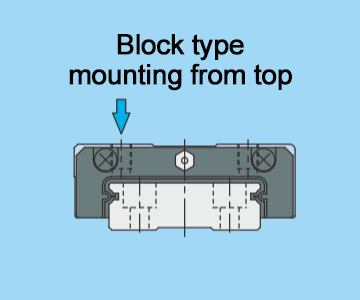

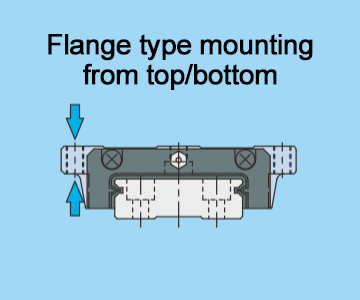

Flanschausführung und Blockausführung
Die Führungswagen beinhalten zwei Flanschausführungen unterschiedlicher Abmessungen sowie drei schmale Blockausführungen.

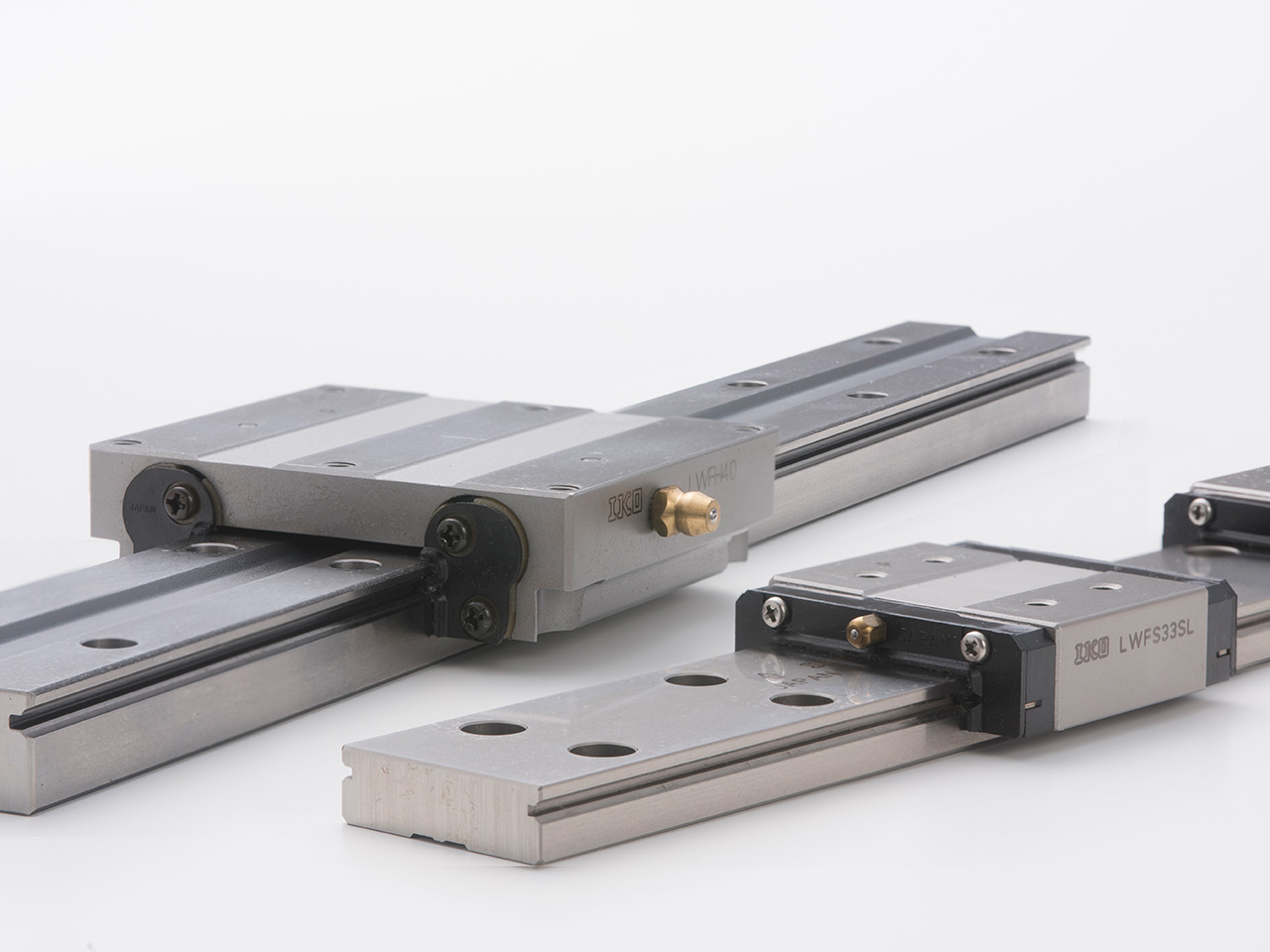

Rostfreier Stahl
Es sind auch Ausführungen aus rostfreiem Stahl mit hervorragender Korrosionsbeständigkeit erhältlich. Sie sind ideal für den Einsatz in Reinräumen für medizinische Geräte, verschiedene Disc-Lesegeräte und Geräte zur Halbleiterherstellung.
Austauschbarkeit
Eine austauschbare Ausführung ist verfügbar. Da die Abmessungen von Wagen und Führungsschiene getrennt angeführt sind, können sie einzeln hinzugefügt oder ausgetauscht werden.
Hervorragende Lastverteilung
Die einfache zweireihige Struktur beinhaltet Stahlkugeln mit großem Durchmesser, die eine hohe Tragfähigkeit bieten und eine ausgewogene Belastung in alle Richtungen ermöglichen.
Hohe Steifigkeit
Da die Wälzkörper den Führungswagen an vier Punkten kontaktieren, besitzt sie eine ausgezeichnete Widerstandsfähigkeit und es wird eine hohe Steifigkeit in allen Richtungen erreicht.
Übersicht
Linearführung F
Produkt | Material | Form | Modell | Größe | ||||||
---|---|---|---|---|---|---|---|---|---|---|
33 | 37 | 40 | 42 | 60 | 69 | 90 | ||||
Linearführung F | Kohlenstoffstahl |
![]() |
LWFH | - | - | ○ | - | ○ | - | ○ |
Linearführung F |
![]() |
LWFF | ○ | ○ | - | ○ | - | ○ | - | |
Linearführung F |
![]() |
LWFS | ○ | ○ | - | - | - | - | - | |
Linearführung F | Rostfreier Stahl |
![]() |
LWFS…SL | ○ | ○ | - | ○ | - | - | - |
*Für die mit gekennzeichneten Modelle ist eine austauschbare Ausführung verfügbar.
Besondere Ausführungen
Abdeckkappen für Schienenbefestigungsbohrungen
Spezielle Kappen für die Befestigungsbohrungen der Schiene sind im Lieferumfang enthalten. Sie verschließen die Befestigungsbohrungen in der Laufschiene, um die Abdichtung in Bewegungsrichtung zu verbessern. Wenden Sie sich an IKO, um Kappen aus Aluminiumlegierung für die Befestigungsbohrungen der Schiene zu erhalten.
Doppelte Enddichtungen
Zur Verbesserung des Staubschutzes sind doppelte Enddichtungen am austauschbaren Führungswagen angebracht.
Abstreifer
Am Führungswagens sind beidseitig Metallabstreifer angebracht. Die Abstreifer sind berührungslos und beseitigen effektiv große Fremdkörper, die an der Schiene haften.
Innengewinde für Faltenbälge
Innengewinde für Faltenbälge sind an den Enden des Führungswagens und der Laufschiene vorbereitet.
Schwarzchrom-Oberflächenbehandlung
Eine Acrylharzbeschichtung wird zur Verbesserung der Rostschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom aufgetragen.
Oberflächenbehandlung mit Fluor-Schwarzchrom
Eine fluorierte Harzbeschichtung wird aufgetragen, um die Rostschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom zu verbessern. Dadurch wird auch verhindert, dass Fremdkörper an der Oberfläche haften bleiben.
Unterdichtungen
Die Dichtungen sind an der Unterseite des Führungswagens angebracht, um das Eindringen von Fremdkörpern von unten zu verhindern.
Mit C-Lube-Platte
Das mit Schmiermittel imprägnierte C-Lube ist in den Endplatten des Führungswagens angebracht, so dass die Intervalle zum Nachschmieren verlängert werden können.
