IKO-Technologie Besondere Umgebungsbedingungen
IKO erschließt eine neue Welt von Produkten für spezielle Umgebungsbedingungen, indem es die besonderen Ideen und Erfahrungen von IKO nutzt.
IKO-Produkte werden in verschiedensten Anwendungsbereichen stetig in großer Vielfalt eingesetzt, z.B. in Industrierobotern, Werkzeugmaschinen und Halbleiterfertigungsanlagen. Ihre Nutzungsumfeld wird von Jahr zu Jahr vielfältiger. Um den jeweiligen Bedürfnissen gerecht zu werden, entwickeln und liefern wir Produkte, in die unsere eigenen Ideen und Erfahrungen einfließen.
Reinraum
○Kugel- und Rollenumlaufführung aus Edelstahl
●Schwarzchromatierung der Oberflächen
●Sonderschmierstoffe (CG2 oder CGL Fett)
◇Fluorierter Schmierstoff
Korrosionsbeständigkeit
○Nichtmagnetische Rollenumlaufführung Super X aus Edelstahl
○Kuel- und Rollenumlaufführung aus Edelstahl
○Linearführung mit C-Lube Hybridschmierung ML
●Schwarzchromatierung der Oberflächen
Vakuum
●Keine Enddichtung
●Endplatte aus Edelstahl
◇Fluorierter Schmierstoff
Temperaturbeständigkeit
●Endplatte aus Edelstahl
●Dichtung für besondere Anwendungen
◇Hochtemperaturfett
Fremdstoffe (Holzspäne und Metallpulver usw.)
○Ultradichte Kugelumlaufführung H
○Führungsschiene mit Montage von unten
●Doppelte Enddichtungen
●Abstreifer
●C-Wiper
●Schienenabdeckband
●Abdeckkappen für Schienen-Montagebohrungen
●Schienenabdeckblech für Laufschiene
●Innengewinde für Faltenbälge
●Spezielle Faltenbälge
Spritzer
●Abstreifer
●Abdeckkappen für Schienen-Montagebohrungen (Aluminiumlegierung)
●Schienenabdeckband
●Oberflächenbehandlung mit Fluor-Schwarzchrom
●Endplatte aus Edelstahl
○Wälzkörper-Linearführungen für besondere Umgebungen：
Sammelbegriff für Wälzkörper-Linearführungen, die für besondere Umgebungsbedingungen geeignet sind.
●Sonderausführung für besondere Umgebungen：
Sonderausführung der Wälzkörper-Linearführungen, die für besondere Umgebungsbedingungen geeignet sind.
◇Schmiermittel：
Spezielle Schmierstoffe, die für besondere Umgebungsbedingungen geeignet sind.
Produkte für besondere Umgebungsbedingungen
Produkte für besondere Umgebungsbedingungen Hybrid C-Lube Linearführung ML
Die lange Wartungsfreiheit der C-Lube Kugelumlaufführung ML wird beibehalten. Außerdem verbessern die Kugeln aus Siliziumnitrid-Keramik die Leistung bei Hochgeschwindigkeit und verringernd die Geräuschentwicklung. Keramik ist widerstandsfähiger gegen Verformung und hat eine höhere Steifigkeit als Kugellager- und Edelstahl.
1.Überlegene Hochgeschwindigkeitsleistung
2.Geräuschreduzierung
3.Hohe Steifigkeit
4.Hervorragende Abriebfestigkeit

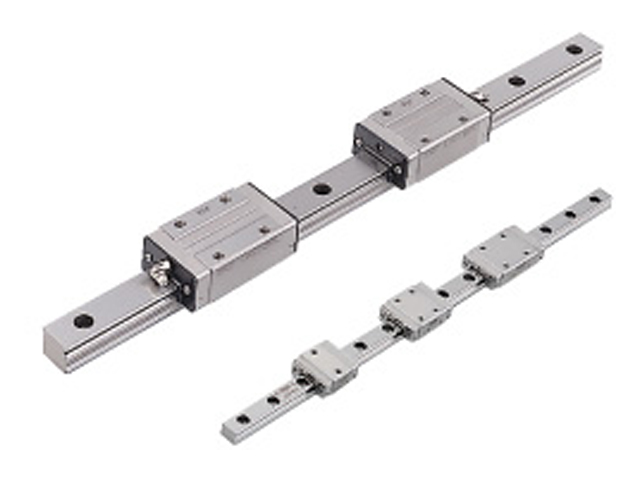

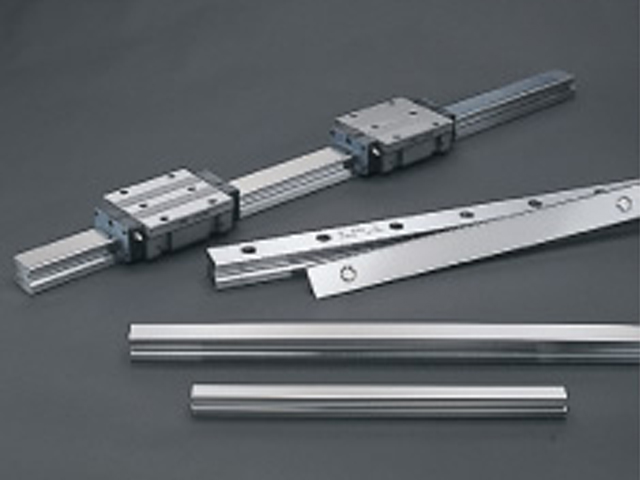

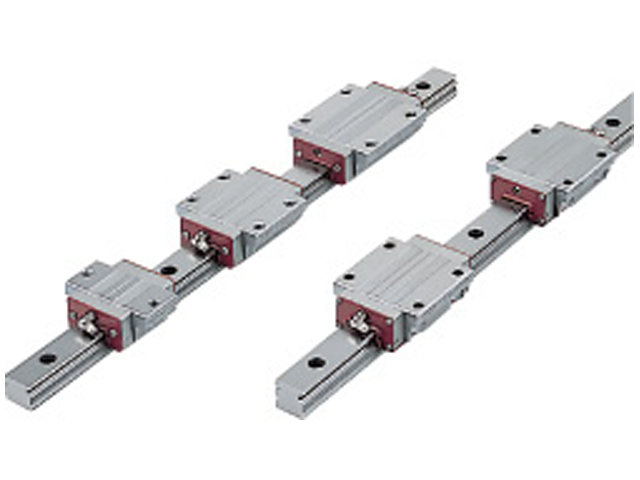

Produkte für besondere Umgebungsbedingungen Rostfreie Linearführung und Lineare Rollenbahn

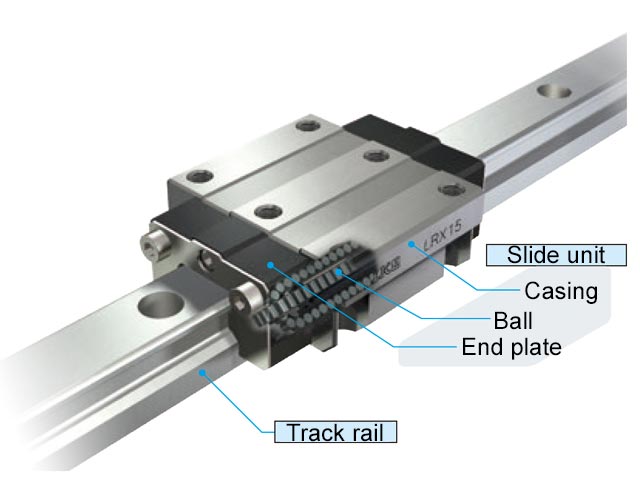

Die Produktpalette von IKO für Linearführung und Rollenbahnen umfasst auch Produkte mit Teilen aus rostfreiem Stahl anstelle von Stahlteilen. Da Edelstahl im Vergleich zu Produkten aus kohlenstoffreichem Stahl rostbeständig ist, eignen sie sich optimal für Anwendungen, bei denen Öl und Rostschutzöl nicht bevorzugt werden. Es ist auch geeignet für den Einsatz in Reinraumumgebung Raum, so verwenden Sie saubere Fett, dass die Staubentwicklung Menge zusammen hemmt.
Hauptbestandteile der Materialien
| Gehäuse | Martensitischer rostfreier Stahl |
|---|---|
| Schiene | Martensitischer rostfreier Stahl |
| Kugel | Martensitischer rostfreier Stahl |
| Kugelhalteband | Rostfreier Stahl |
| Endplatte | Technischer Kunststoff |
| Enddichtung | Rostfreier Stahl ＋ Synthetischer Gummi |
| Schmiernippel | Messing |
Produkte für besondere Umgebungsbedingungen Nichtmagnetische Edelstahl-Rollenumlaufführung Super X
Die nichtmagnetische Edelstahl-Rollenumlaufführung Super X ist die weltweit erste nichtmagnetische Rollenumlaufführung aus Edelstahl, die eine relative magnetische Permeabilität unter 1,01 oder weniger aufweist. Dies wird durch die gezielte Entwicklung von Zylinderrollen Rollen aus Silizium-Keramik und nichtmagnetischen Gehäusen und Führungsschienen aus Edelstahl erreicht. Obwohl es sich um nichtmagnetische Materialien handelt, bleiben die ausgezeichneten Vibrationseigenschaften, die hervorragende Laufgenauigkeit und Reibungseigenschaften der Rollenumlaufführung Super X erhalten. Dies ermöglicht präzises und schnelles Positionieren in Umgebungen mit minimaler Magnetismus.
1.Zum ersten Mal für Rollenumlaufführungen
2.Relative magnetische Permeabilität unter 1,01
3.Hohe Korrosionsbeständigkeit
4.Hohe Laufgenauigkeit
Spezielle Spezifikation für besondere Umgebungsbedingungen
IKO Kugel- und Rollenumlaufführungen sind mit den folgenden Sonderausführungen erhältlich – passend für verschiedene Umgebungsbedingungen.

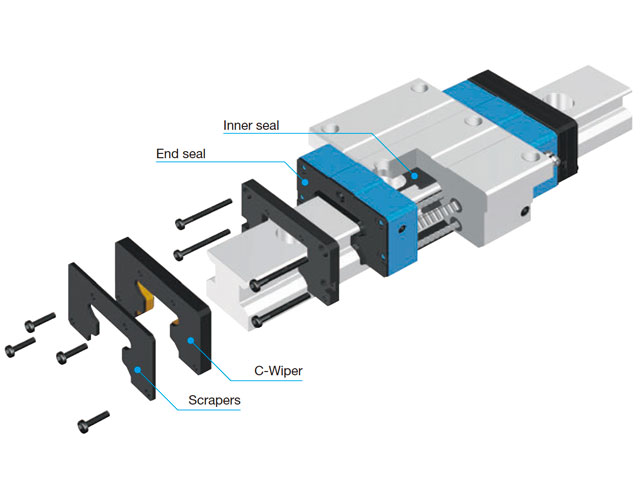

Staubschutz C-Wiper /RC
Mit dem außen an der Enddichtung angebrachten C-Wiper kann das Modell lange Zeit sogar in Umgebungen mit herumfliegenden Metallspänen verwendet werden. Bei der Sonderausführung /RC mit C-Wiper werden Enddichtung, Innendichtung (/UR) und Abstreifer (/Z) serienmäßig verwendet. Falls nur die Innendichtung benötigt wird, bitte /UR angeben.

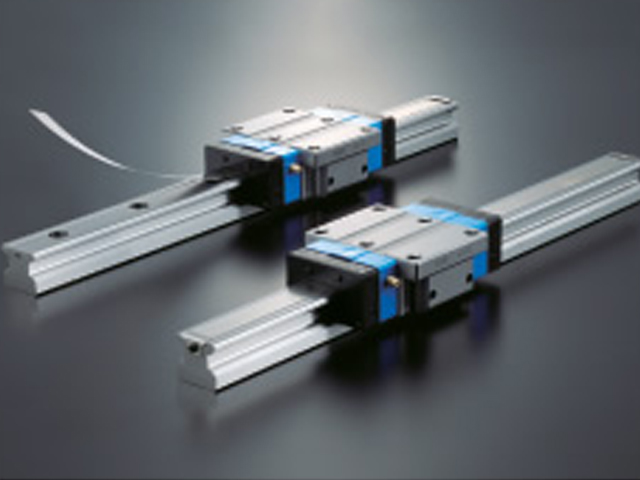

Staubschutz Schienenabdeckband
Das Schienenabdeckband besteht aus einem Aluminiumblech samt Klebestreifen und wird in der dafür vorgesehenen Nut auf der Schienenoberseite befestigt, sodass keine Fremdkörper in den Führungswagen eindringen können.

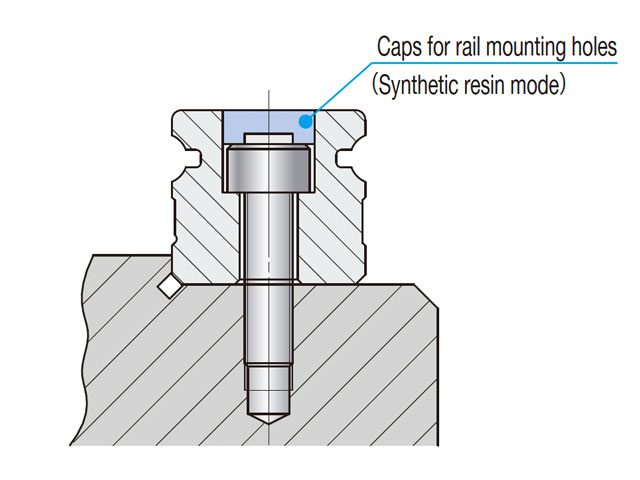

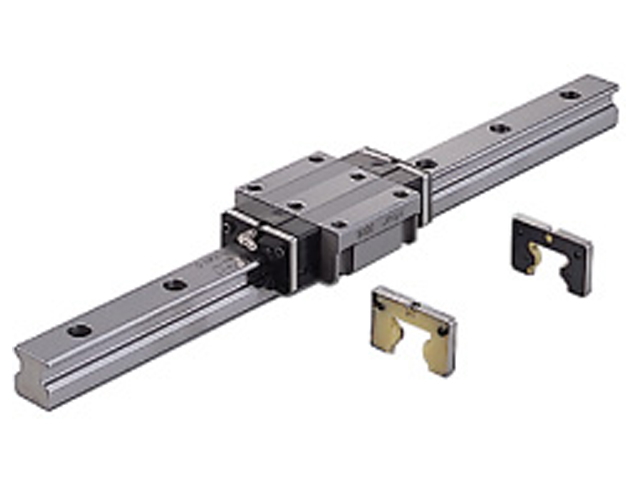

Staubschutz Abdeckkappen für Montagebohrungen /F
Die Kappen werden als Abdeckung für die Montagebohrungen der Führungsschiene verwendet, sodass keine Fremdkörper in den Führungswagen eindringen können. Aluminiumkappen für die Schienen-Montagebohrungen sind ebenfalls verfügbar. Bitte von IKO anfordern.
Staubschutz Schienen abdeckblech /PS
Die Schienenabdeckplatte deckt die Oberseite der Schiene vollständig ab, um das Eindringen von Fremdkörpern in die Schiene zu verhindern.

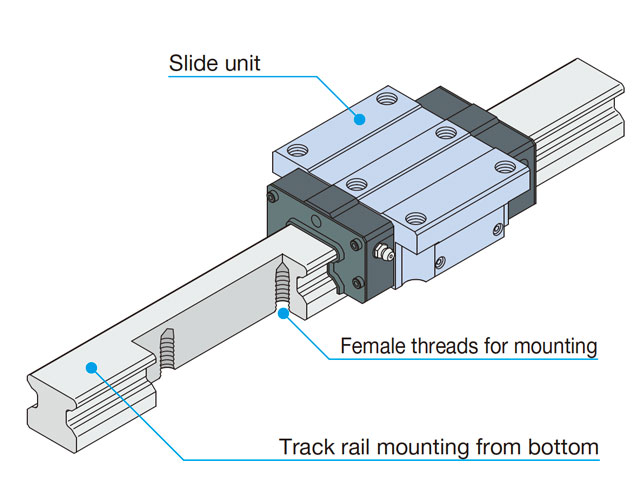

Staubschutz Führungsschiene für Montage von unten
Bei dieser Ausführung wird die Führungsschiene von unten befestigt. Die fehlenden Montagebohrungen auf der Oberseite der Führungsschiene sorgen für eine bessere Abdichtung sowie erhöhten Staubschutz.

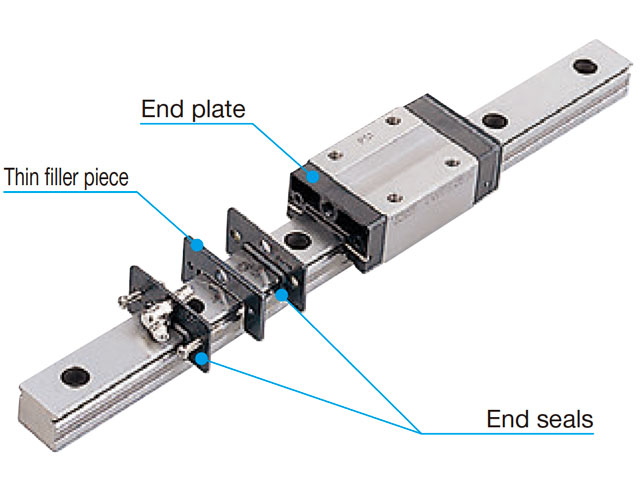

Staubschutz Doppelte Enddichtungen /V
Doppelte Enddichtungen verbessern die Staubschutzeigenschaften weiter.

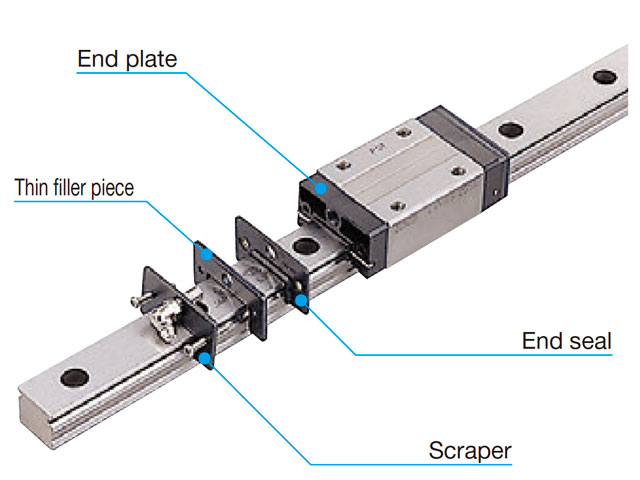

Staubschutz Abstreifer /Z
Die Abstreifer werden auf der Außenseite der Enddichtungen montiert, um große anhaftende Fremdkörper von der Führungsschiene zu entfernen.

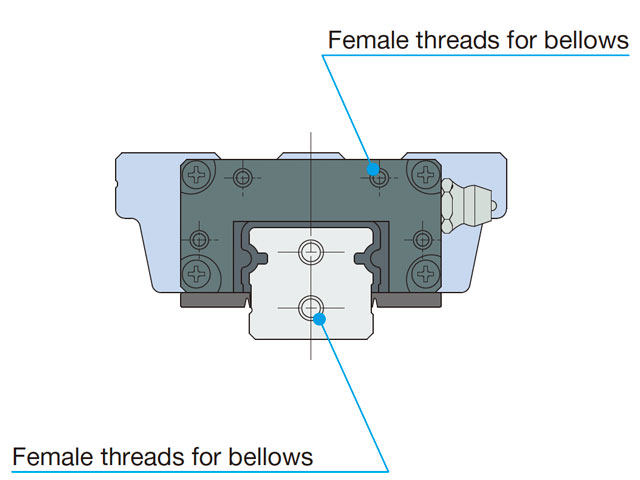

Staubschutz Innengewinde für Faltenbalg /J
Innengewinde für die Faltenbalgmontage an den Enden der Führungsschiene und am Führungswagen vorgesehen.

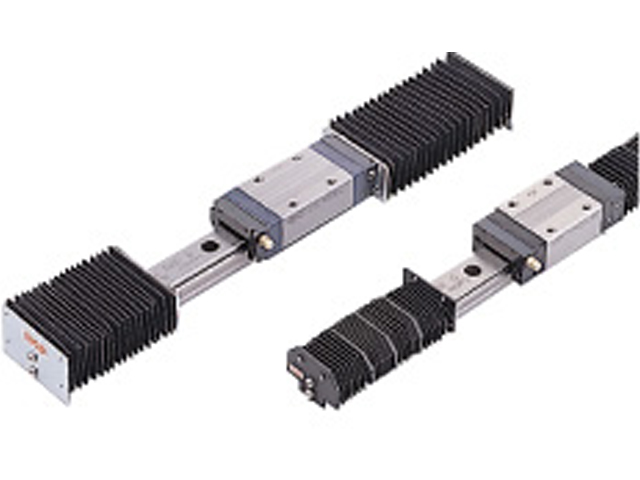

Staubschutz Spezielle Faltenbälge
Staubschutzabdeckung über dem freiliegenden Teil der Führungsschiene.

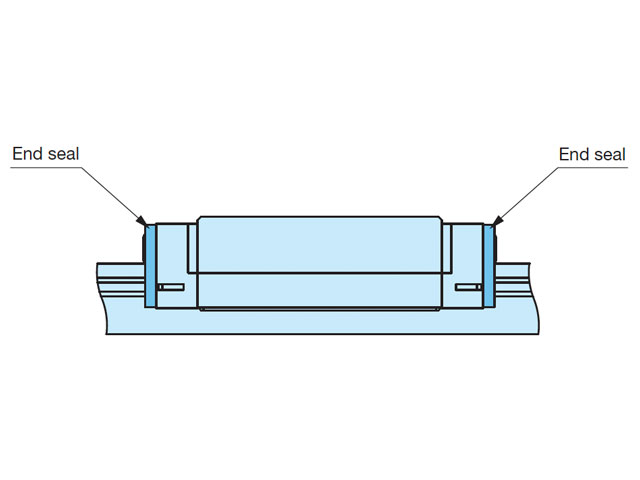

Staubschutz Enddichtung /US
Es werden Enddichtungen anstelle der Abstreifer an beiden Seiten montiert, um den Staubschutz zu verbessern.
* Anwendbar auf die MLV-Serie. (Enddichtungen werden standardmäßig an anderen Kugel- und Rollenumlaufführungen montiert)

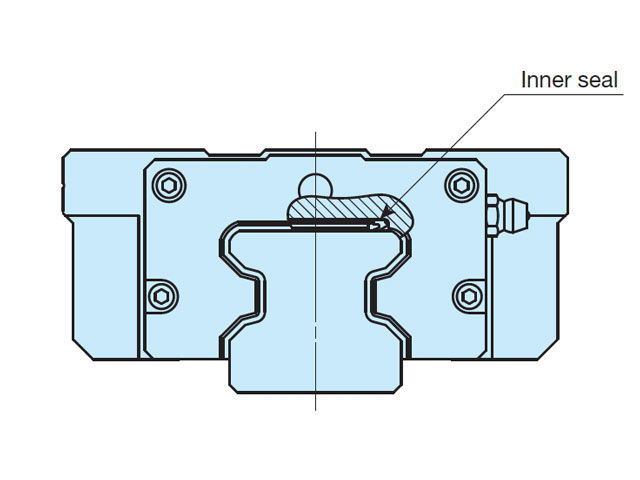

Staubschutz Innendichtung /UR
Die Innendichtung wird im Inneren des Führungswagens befestigt. Die Innendichtungen verbessern den Staubschutz für die Zylinderrollen und verhindern das Eindringen von Fremdstoffen von der Oberseite der Führungsschiene.

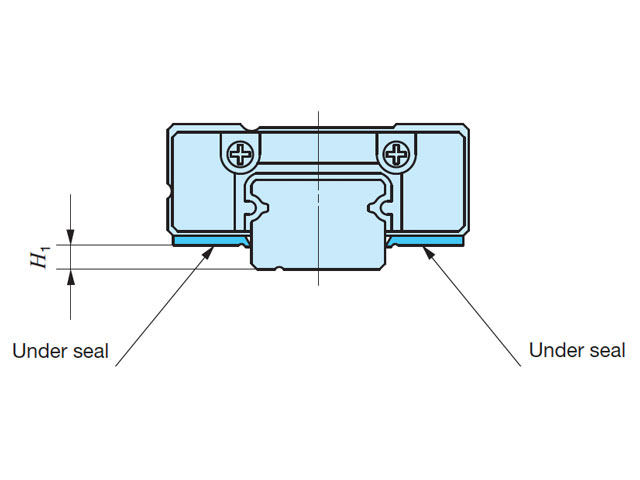

Staubschutz Unterdichtung /U
Um das Eindringen von Fremdstoffen von unten zu verhindern, werden an den Unterseiten des Führungswagens Dichtungen angebracht:
Hinweis: Bei C-Lube Kugelumlaufführung UL und Kugelumlaufführung U muss eine Oberdichtung verwendet werden. Um das Eindringen von Fremdstoffen von oben zu verhindern, werden an den Oberseiten des Führungswagens Dichtungen angebracht.
Optionale Sonderausführungen für besondere Umgebungsbedingungen / Schmierung
Schmierung Mit C-Lube-Platte /Q
Mithilfe dieser Schmierausführung (Kapillarplatte) können die Nachschmierintervalle verlängert und somit der Wartungsaufwand verringert werden.

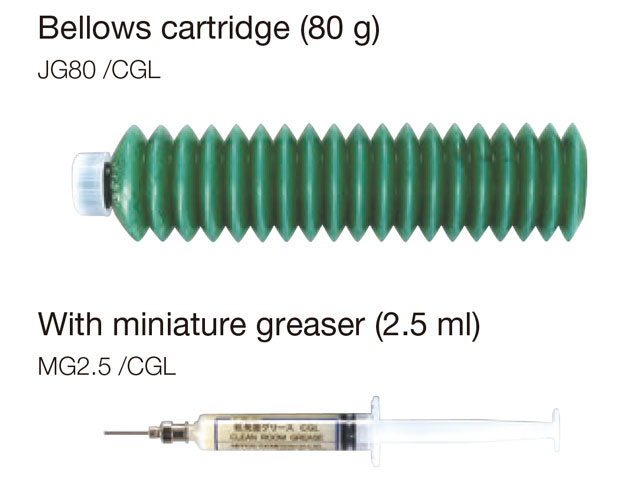

Schmierung Emissionsarmes Schmierfett für Reinräume CGL /YCL
Für dieses Fett wird Seifenmischung als Verdickungsmittel verwendet, und synthetisches Öl und Mineralöl mit niedrigem Stockpunkt werden mit dem Grundöl gemischt, so dass es eine ausgezeichnete Leistung, hinsichtlich geringer Partikelemission, Verfahrwiderstand, Schmierung und Korrosionsbeständigkeit aufweist.

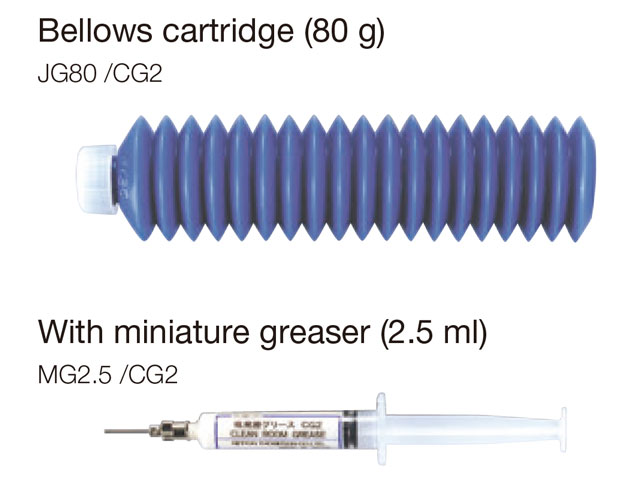

Schmierung Emissionsarmes Schmierfett für Reinräume CG2 /YCG
Für dieses Schmierfett wird Harnstoff als Verdickungsmittel und synthetisches Öl als Basisöl verwendet, so dass es hervorragende Leistungen hinsichtlich geringer Partikelemission, großen Betriebstemperaturbereich, Schmierung, Korrosionsschutz und Oxidationsstabilität aufweist.

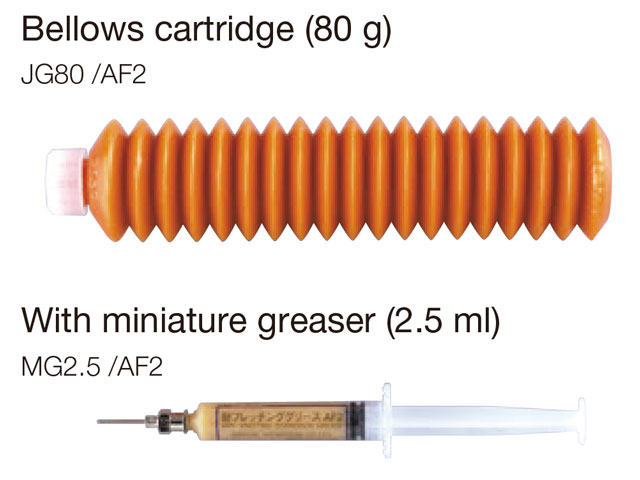

Schmierung Antifretting-Korrosionsfett AF2 /YAF
Fett mit hervorragender Korrosionsbeständigkeit gegen Reibkorrosion oder Riefenbildung.
Schmierung Sonstiges Spezialfett
Wenn für Vakuum- oder Hochtemperaturanwendungen ein Spezialschmierstoff erforderlich ist, bitte bezüglich weiterer Information bei IKO nachfragen.
Optionale Sonderausführungen für besondere Umgebungsbedingungen / Korrosionsbeständigkeit
Korrosionsbeständigkeit Schwarzchromatierung der Oberflächen /L
Die Acrylharzbeschichtung wird zur Verbesserung der Korrosionsschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom aufgetragen.
Korrosionsbeständigkeit Fluorharz-Schwarzchromatierung der Oberflächen /LF
Die Fluorharzbeschichtung zusätzlich, um die Korrosionsschutzeigenschaften nach der Oberflächenbehandlung mit schwarz imprägniertem Chrom zu verbessern. Außerdem wird dadurch verhindert, dass Fremdstoffe an der Oberfläche haften bleiben.
Optionale Sonderausführungen für besondere Anwendungen / Sonstiges
Andere Endplatte aus Edelstahl /BS
Die Endplatten werden durch Endplatten aus Edelstahl ersetzt.
Andere Dichtungen für besondere Anwendungen /RE
Die End- und Unterdichtungen werden durch Dichtungen für spezielle Umgebungen ersetzt, die bei hohen Temperaturen eingesetzt werden können. Beim Einsatz in Hochtemperaturumgebungen sollte die Endplatte aus Edelstahl (/BS) mit Hochtemperaturfett kombiniert werden.
Das Foto zeigt eine Kombination aus einer Dichtung für besondere Anwendungen (/RE) und einer Endplatte aus Edelstahl (/BS).

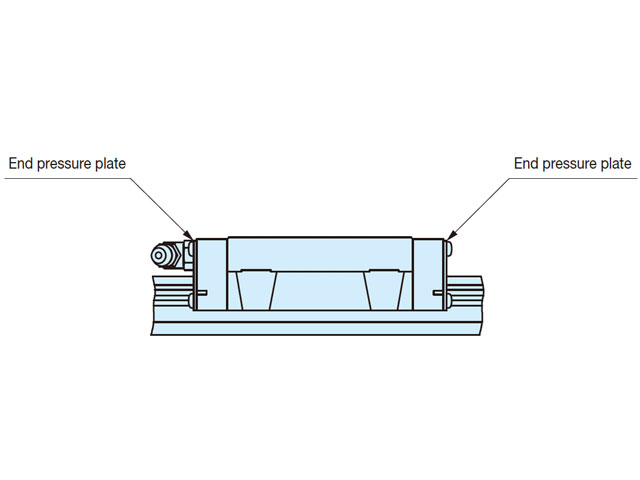

Andere Keine Enddichtung /N
Die Enddichtungen an beiden Enden des Führungswagens werden durch Enddruckplatten (ohne Kontakt zur Führungsschiene) ersetzt, um den Reibungswiderstand zu verringern. Unterdichtungen werden nicht montiert. Diese Ausführung bietet keinen Staubschutz.

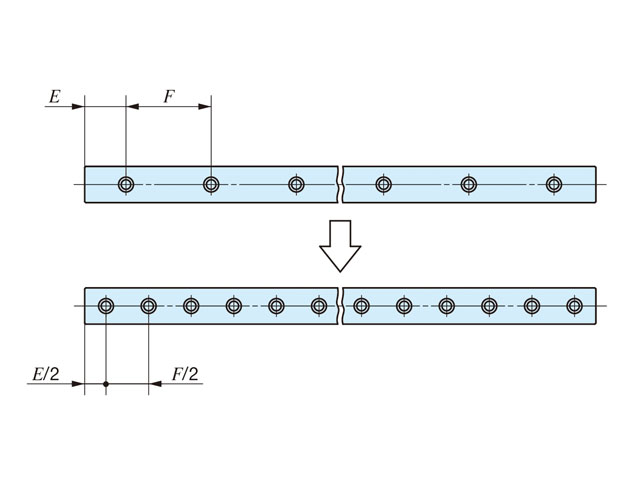

Andere Montagebohrungen mit halber Teilung für Führungsschiene /HP
Das Standardmaß F für den Abstand der Montagebohrungen der Führungsschiene wird auf die Hälfte reduziert. Die entsprechende Anzahl an Befestigungsschrauben wird mitgeliefert.
Hochwertige, leistungsstarke Produkte von IKO.
Einführung in die von IKO entwickelten originellen Technologien
Kapillar-Technologie
„C-Lube“ das originelle Schmiersystem von IKO, nutzt die Kapillarwirkung (Kapillaritāt) des benötigten Schmierstoffs, um die erforderliche Schmierstoffmenge erheblich zu reduzieren und die modernste Ausführung der Wartungsfreiheit anzubieten. Sämtliche IKO „C-Lube“ Produkte gewährleisten einen minimalen Umwelteinfluss und garantieren höchste Sicherheit.
Austauschbarkeit
Dank der einzigartigen Präzisions-Fertigungstechnologie von IKO sowie der strengen Kontrolle von Führungswägen und -schienen sind die meisten Linearführungen als austauschbare Einheiten lieferbar. Die beliebige Kombination von Schienen und Wägen ermöglicht eine einfache Montage und Wartung bei gleichzeitiger Sicherstellung von hoher Steifigkeit und Genauigkeit.
Miniatur-Baureihe
Einfache Struktur und kompaktes Design auf Grundlage einer anwendereigenen Downsizing Technologie gewährleisten eine optimale Montage bei kleinstmöglichem Platzbedarf. Selbst die kleinsten Baureihen bieten unseren Kunden hervorragende Laufeigenschaften und eine hohe Qualität.
Rollenumlauf technologie
Im Vergleich zu kugelgeführten Wälzlagern besitzen Rollen unter Belastung eine minimale elastische Verformung (Deformation). Um diese Eigenschaften bestmöglich auszunutzen, vereinen IKO Linearführungen ein homogenes Laufverhalten mit großer Zuverlässigkeit, hoher Steifigkeit und hoher Genauigkeit.
Extra lange Ausführung
IKO hat die Tragfähigkeit und die Rundlaufeigenschaften der langen Ausführung erheblich verbessert, indem die herkömmlichen langen Ausführungen verlängert wurden, dabei Querschnittsabmessungen zu verändern. Dadurch kann der Führungsmechanismus verkleinert und die Leistung verbessert werden, ohne dass die Geräte neu konstruiert werden müssen.
C-Wiper (patentiert)
Mit IKO´s originellen Ideen und Erfahrungen hat IKO eine Reihe von Produkten für besondere Umgebungsbedingungen entwickelt, bspw. den C-Wiper (patentiert).Die ultimative Lösung für den Staubschutz! C-Wiper ist eine einzigartige Innovation von IKO, bestehend aus einem ölgetränkten Gummiabstreifer, welcher über die komplette Schienenoberfläche abstreift und zudem einen exzellenten Staubschutz gegen feine Fremdkörper gewährleistet.
