Linearführungen Hub-Rotativbuchse-Serie
Linearführungen Hub-Rotativbuchse-Serie
Die IKO Hub-Rotativbuchse ist eine lineare Wälzkörperführung mit kleinem Durchmesser und geringer Bauhöhe. Sie kann Linearbewegungen in axialer Richtung und gleichzeitig Rotationsbewegungen ausführen. Sie ist äußerst kompakt, besitzt eine hohe Genauigkeit und vollführt eine gleichmäßige Bewegung mit geringem Reibungswiderstand, wodurch sie sich für verschiedene Messinstrumente, IC-Fertigungsgeräte, Präzisionsmaschinen oder andere kleine und hochpräzise Teile eignet.

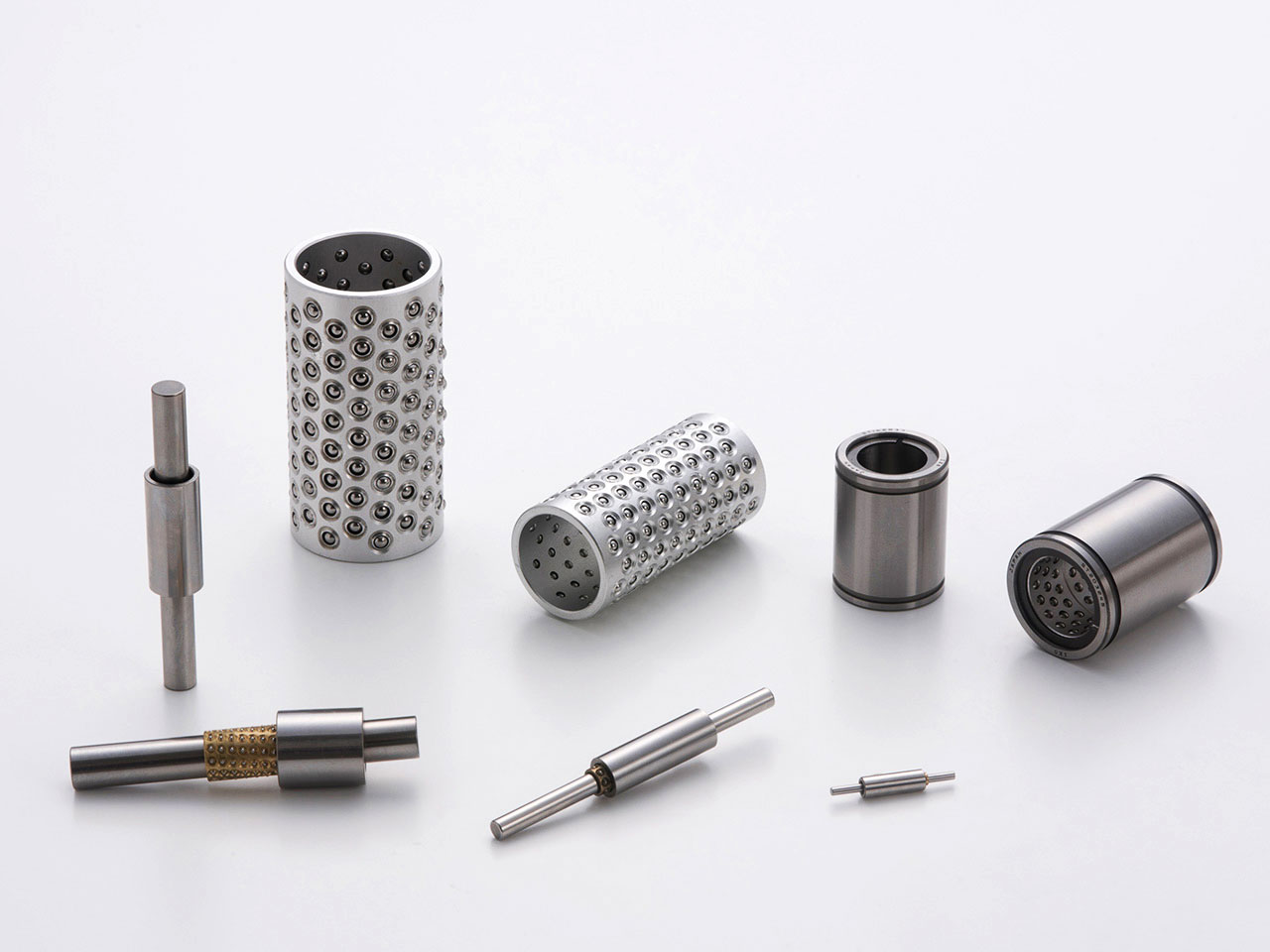

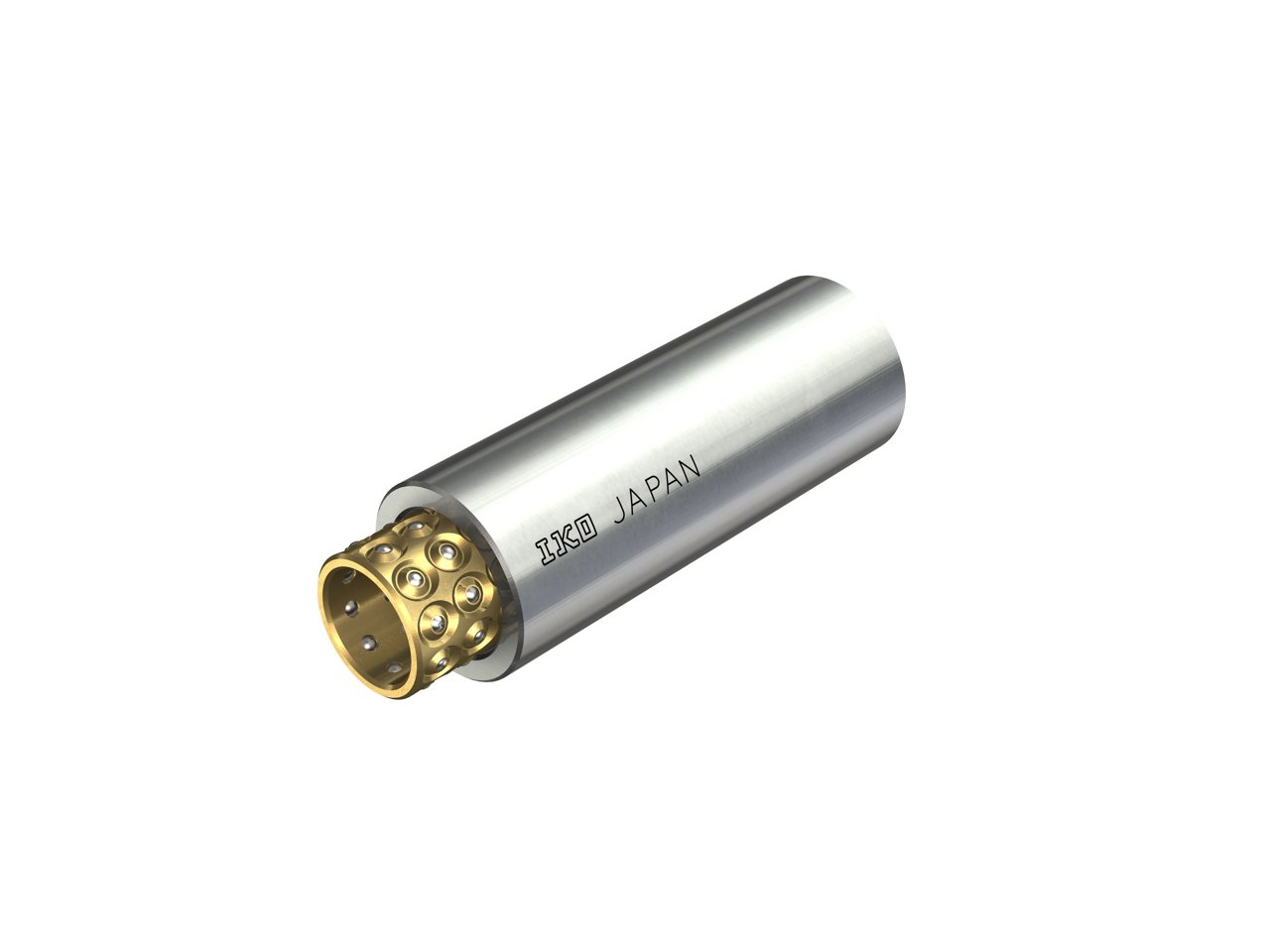

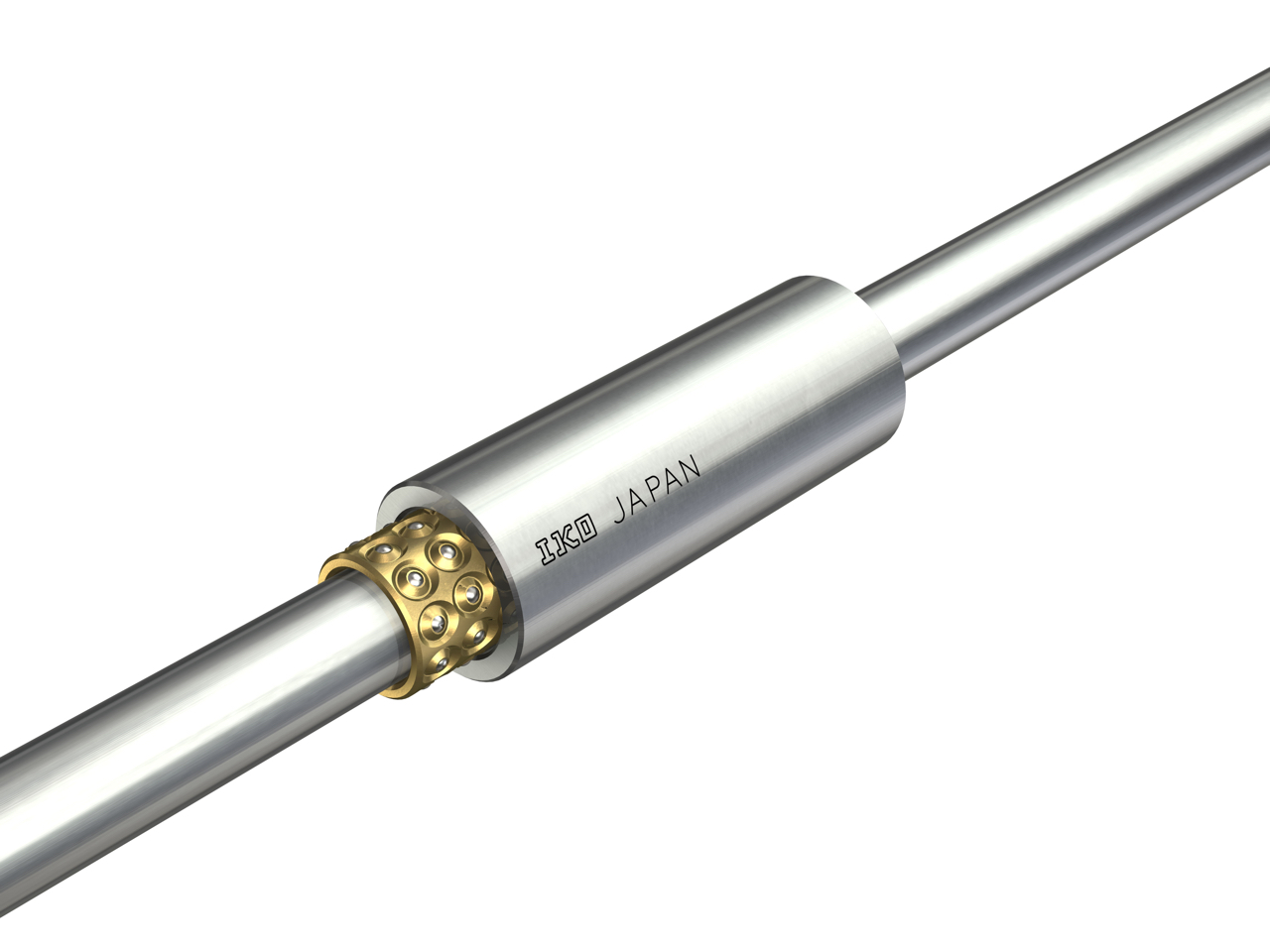

Miniatur-Hub-Rotativbuchse
Rotierende und lineare Bewegungen
Ein besonderes Design kombiniert einen Außenzylinder mit einer präzisen Welle und Kugeln, welche in einem runden Käfig montiert sind, wodurch Linearbewegungen in axialer Richtung bei gleichzeitigen Drehbewegungen möglich sind.
Höchste Präzision
Nach einer Wärmebehandlung der Laufbahnoberflächen von Außenzylinder und Welle erhalten diese eine höchstpräzise Endbearbeitung und werden durch die Montage von Hochpräzisionsstahlkugeln spielfrei bzw. mit einer leichten Vorspannung kombiniert. Dies ermöglicht eine extrem hohe Genauigkeit sowohl bei Dreh- als auch bei Linearbewegungen.
Miniaturformat
Winzige Kugeln, die in einen dünnen Außenzylinder integriert sind, ergeben einen sehr kleinen Durchmesser und einen extrem geringen Querschnitt.
Äußerst reibungsarmer Betrieb
Da jedes Bauteil präzise geschliffen und auf ideale Vorspannbedingungen eingestellt ist, ist ein extrem ruhiger und stabiler Betrieb mit geringem Reibungswiderstand über einen langen Zeitraum möglich.

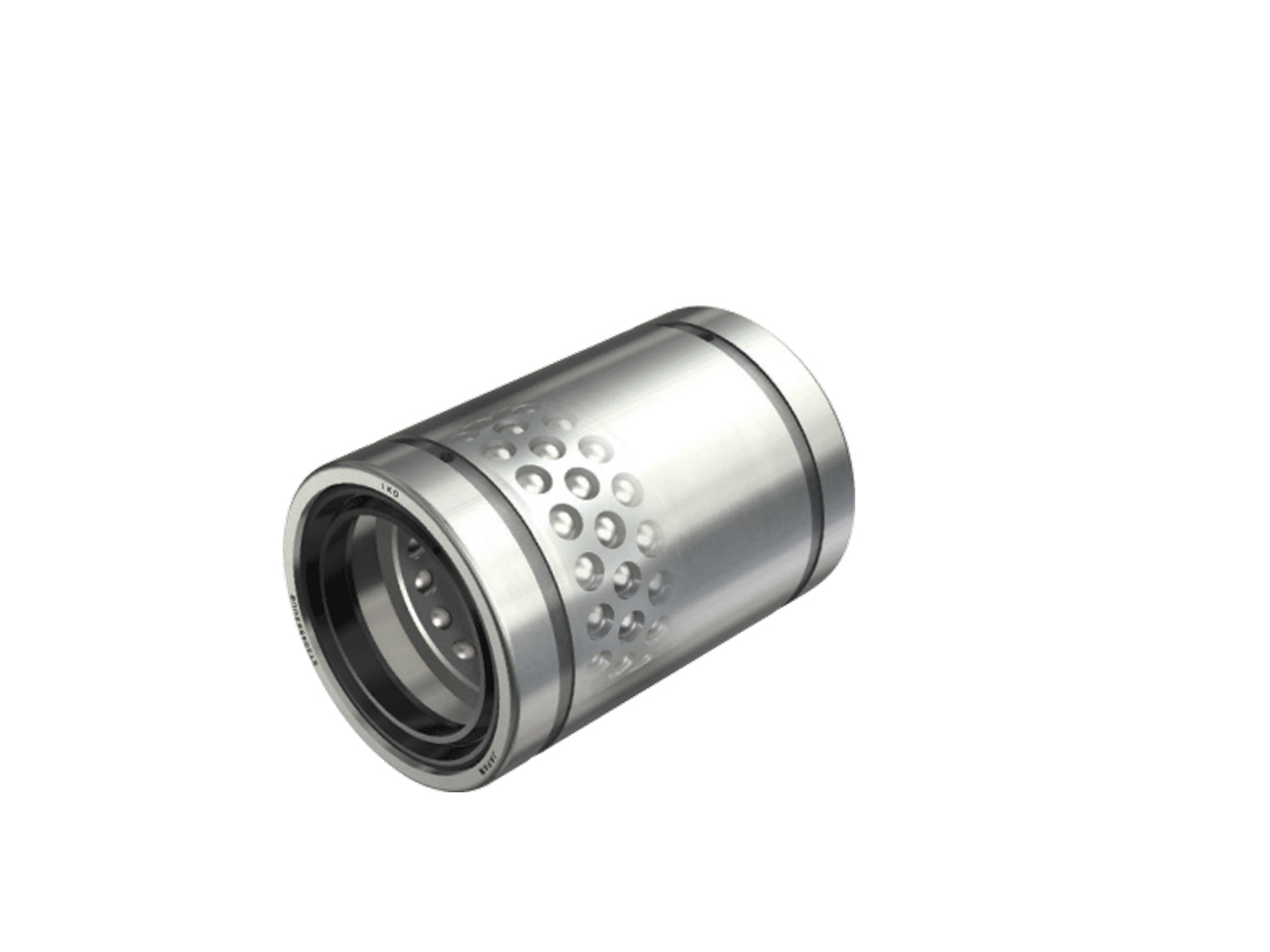

Hub-Rotativbuchse
Rotierende und lineare Bewegungen
Ein besonderes Design kombiniert einen Außenzylinder mit einer präzisen Welle und Kugeln, welche in einem runden Käfig montiert sind, wodurch Linearbewegungen in axialer Richtung bei gleichzeitigen Drehbewegungen möglich sind.
Kleiner Rollreibungswiderstand
Die Montage von hochpräzisen Kugel im präzise geschliffenen Außenzylinder führt zu einem geringen Rollreibungswiderstand und zu einer extrem gleichmäßigen Rollbewegung sowie Linearbewegung.
Geringe Trägheit
Da die Büchse eine hohe Steifigkeit und ein geringes Gewicht aufweist, hat sie eine geringe Bewegungsträgheit und eignet sich daher für Rollbewegungen und Linearbewegungen im Hochgeschwindigkeitsbetrieb.
Eine Vielzahl von Modellen

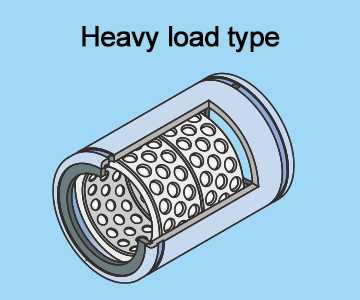

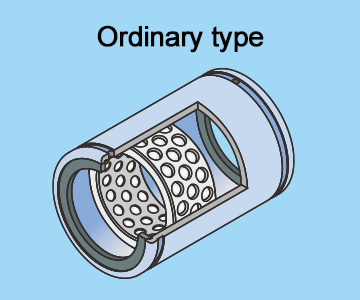

Es gibt Standard- und Schwerlastmodelle mit unterschiedlichen Tragfähigkeiten, die jeweils mit oder ohne Dichtungen angeboten werden. Es ist einfach, das richtige Produkt je nach Aufbau und Größe der Maschine oder Anlage zu wählen.

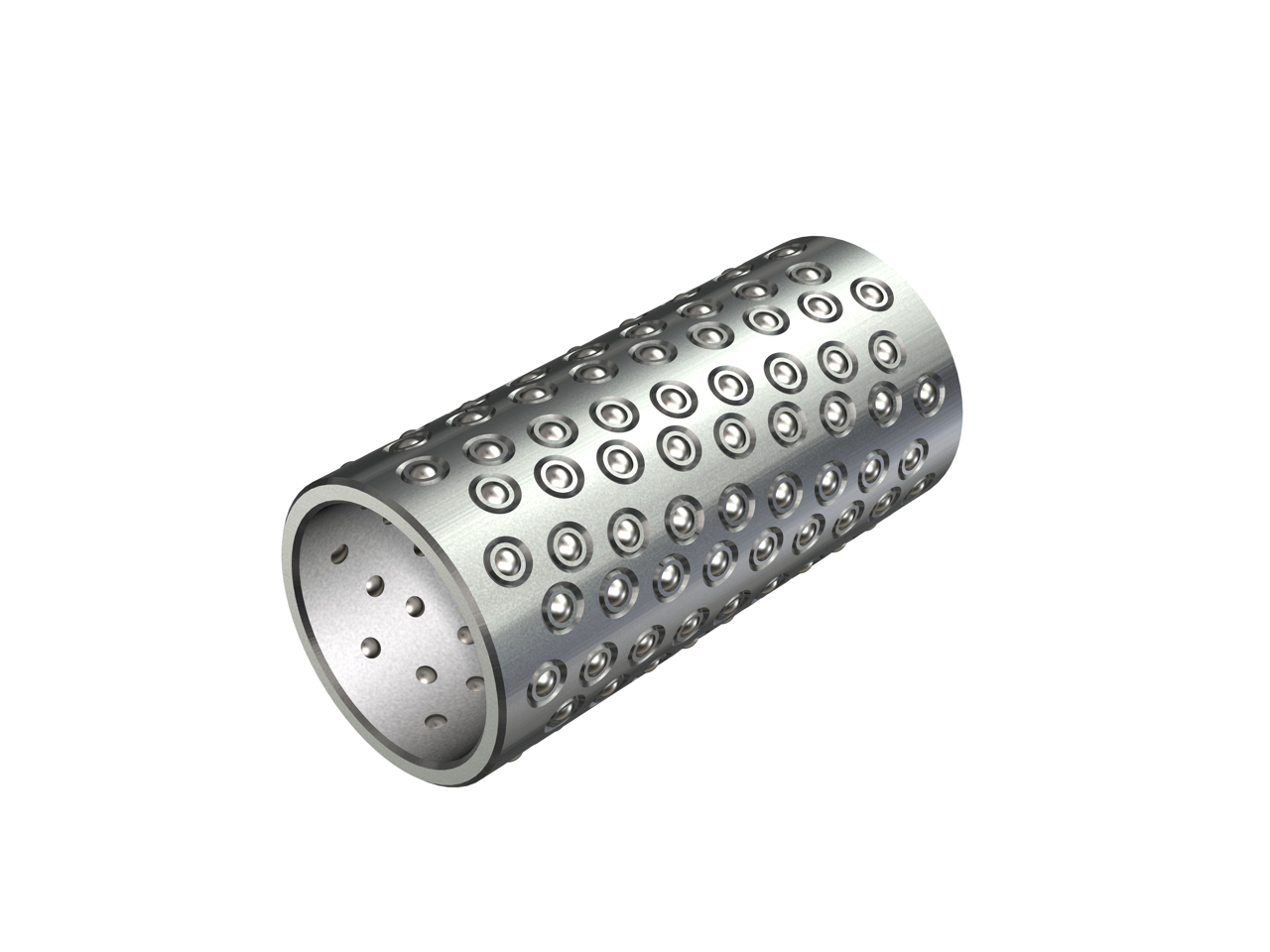

Linear-Rotativ-Käfig
Überlegener Hochgeschwindigkeitsbetrieb
Da die Käfige eine hohe Steifigkeit und ein geringes Gewicht mit geringer Trägheit aufweisen, eignet sich diese Serie für abrupte Vorgänge mit schnellen Dreh- und Linearbewegungen in axialer Richtung.
Große Tragfähigkeit und hohe Steifigkeit
Es werden so viele Kugeln wie möglich im Käfig verwendet, so dass die Tragfähigkeit groß und die Steifigkeit hoch ist, mit geringer elastischer Verformung auch bei schwankenden oder versetzten Belastungen.
Langlebigkeit
Die im Käfig fixierten Kugeln sind spiralförmig angeordnet, um zu verhindern, dass alle Kugeln denselben Weg zurücklegen. Dies minimiert die Ermüdung des Rollkontakts zwischen Welle und Gehäuselaufbahn und ermöglicht eine hohe Genauigkeit über einen längeren Zeitraum.
Übersicht
Hub-Rotativbuchse
Produkt | Bauform | Abdichtung | Modell | Größe | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | ||||
Hub-Rotativbuchse |
![]() |
Ohne Dichtung | ST | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Mit Dichtlippen | ST…UU | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
![]() |
Ohne Dichtung | ST…B | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | Mit Dichtlippen | ST…UUB | - | - | - | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
* Die Produktpalette der Miniatur-Hub-Rotativbuchse und Linear-Rotativ-Käfig finden Sie im Produktkatalog.
