Linearführungen Serie Kreuzrollenführungseinheiten
Linearführungen Serie Kreuzrollenführungseinheiten
Die IKO Kreuzrollenführungseinheit besteht aus einer Kreuzrollenführung (CRW), welche auf einem hochfesten Tisch und Bett montiert ist. Sie führt eine gleichmäßige, hubbegrenzte lineare Bewegung mit geringer elastischer Verformung und hoher Steifigkeit aus. Sie kann Lasten in jeder Richtung aufnehmen und ist in verschiedenen Größen erhältlich, die je nach Anwendung ausgewählt werden können.
Kreuzrollenführungseinheit mit Käfigzwangsführung

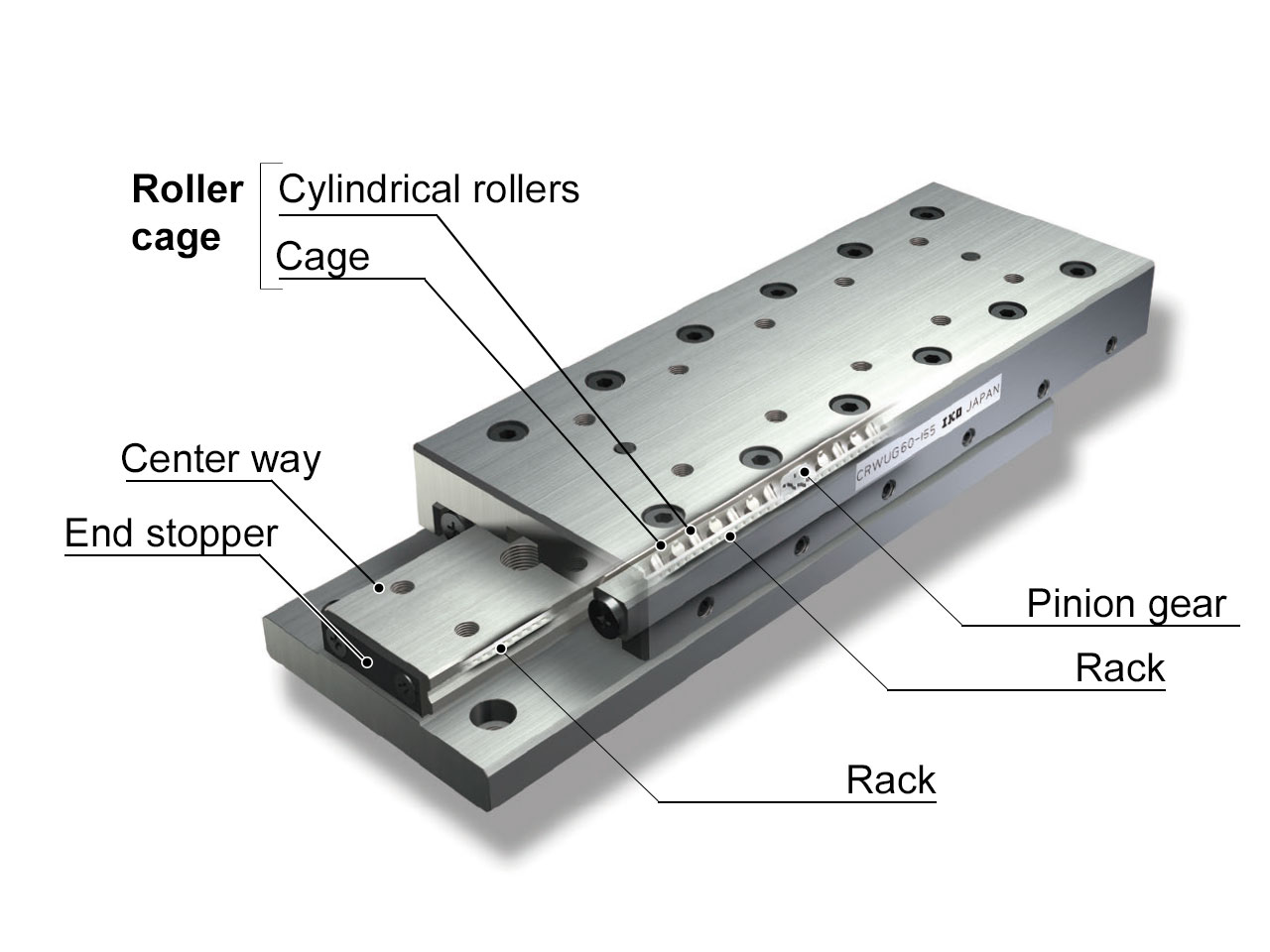

Bei der käfigzwangsgeführten Kreuzrollenführungseinheit wird das Käfigwandern im Betrieb durch einen Zahnstangenmechanisums in der Kreuzrollenführung verhindert, welche auf einem geschliffenen, starren Tisch und Bett montiert ist.
Löst das Problem des Käfigwanderns
Der integriete Zahnstangen- und Ritzelmechanismus ist die perfekte Lösung gegen ein Käfigwandern. Er gewährleistet einen zuverlässigen Betrieb in verschiedenen Situationen, in denen die Verwendung einer Kreuzrollenführung problematisch sein kann, einschließlich Anwendungen mit vertikalen Achse. Selbst bei hohen Geschwindigkeiten oder Langzeitbetrieb ist keine Korrektur der Käfigposition erforderlich.
Austauschbare Abmessungen
Unabhängig von der Ausführung besitzen beide Kreuzrollenführungen jeweils gleicher Nenngröße dieselben Abmessungen. Dadurch wird eine vollständige Montagekompatibilität erreicht, so dass die herkömmliche Bauart in Maschinen und Anlagen leicht ersetzt und auch in neuen Konstruktionen nach wie vor verwendet werden kann.
Höchste Präzision und reibungsame Bewegung
Die Kombination aus einer präzise gefertigten Laufbahnoberfläche und einer Käfigführung mit hochpräzisen Zylinderrollen führt zu einer hervorragenden, gleichmäßigen Bewegung mit sehr hoher Genauigkeit. Eine hohe Laufgenauigkeit kann ohne die Wälzkörperumlenkung einer Linearführung erreicht werden, und aufgrund der linearen Bewegung ohne Umlauf mit extrem geringem Reibungswiderstand kann eine verbesserte Präzisionspositioniergenauigkeit mit hervorragenden Eigenschaften für feine Vorschubbefehle gewährleistet werden.
Kreuzrollenführungseinheit
Hohe Genauigkeit
Die integrierte Mittelschiene ist auf einem einfachen Bett befestigt, was zu geringen Bearbeitungsfehlern führt, und der Tisch verfügt über eine Kreuzrollenführung (CRW) für stabile und hochpräzise Linearbewegungen.
Hohe Steifigkeit
Sämtliche Komponenten sind integriert und der Tisch sowie das Bett sind starr, was die elastische Verformung bei Belastungen in jeder Richtung minimiert und eine hohe Steifigkeit gewährleistet.
Homogene Bewegung
Die integrierte Mittelschiene minimiert mögliche Bearbeitungs- oder Montagefehler und verfügt über hochpräzise zylindrische Rollen, die eine reibungslose Bewegung ohne Stick-Slip ermöglichen.

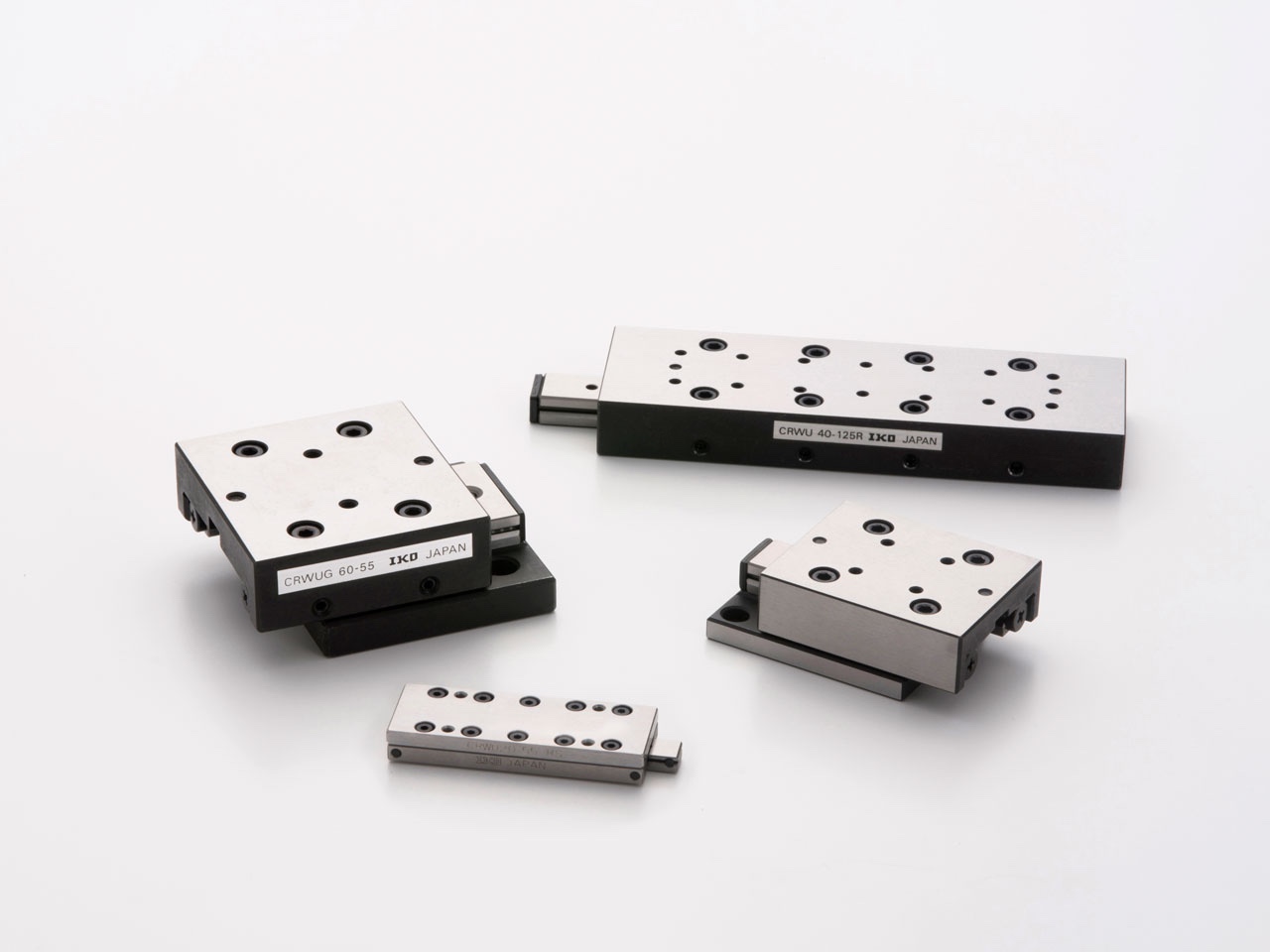

Eine Vielzahl von Modellen und Größen
Es gibt drei Modelle von Kreuzrollenrührungen, die jeweils in verschiedenen Größen erhältlich sind. Es ist einfach, die richtige Rollenführung für die lineare Bewegung je nach Aufbau und Größe der Maschine oder Anlage zu wählen.
Einfache Montage
Die Montageflächen von Tisch und Bett sind präzise geschliffen. Der Tisch besitzt Innengewinde und das Bett ist für die Montage mit Senkbohrungen versehen. Da er außerdem eine hohe Laufgenauigkeit und Steifigkeit aufweist sowie über eine geeignete Vorspannung verfügt um eine lange und stabile Lebensdauer zu erreichen, kann eine lineare Bewegung mit hoher Zuverlässigkeit durch einfache Montage an der Maschine erreicht werden.
Übersicht
Kreuzrollenführungseinheit
Produkt | Bauform | Modell | Breite | ||||||
---|---|---|---|---|---|---|---|---|---|
20 | 30 | 40 | 60 | 80 | 100 | 145 | |||
Kreuzrollenführungseinheit mit Käfigzwangsführung |
![]() |
CRWUG | - | - | ○ | ○ | ○ | - | - |

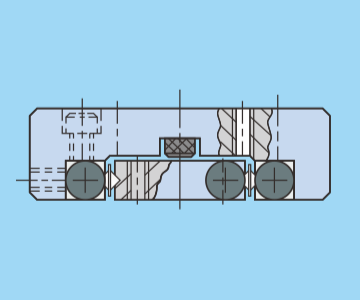

Kreuzrollenführungseinheit |
![]() |
CRWU | - | ○ | ○ | ○ | ○ | ○ | ○ |

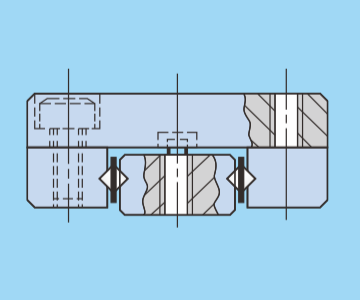

Kreuzrollenführungseinheit |
![]() |

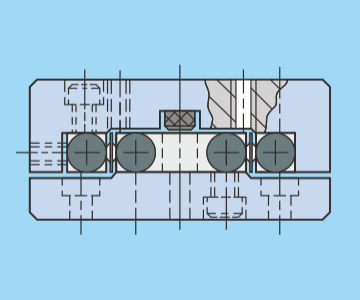

CRWU…R | - | ○ | ○ | ○ | ○ | ○ | ○ | Kreuzrollenführungseinheit |
![]() |
CRWU…RS | ○ | ○ | ○ | - | - | - | - |
