Linearführungen Nadelkäfig
Linearführungen Nadelkäfig

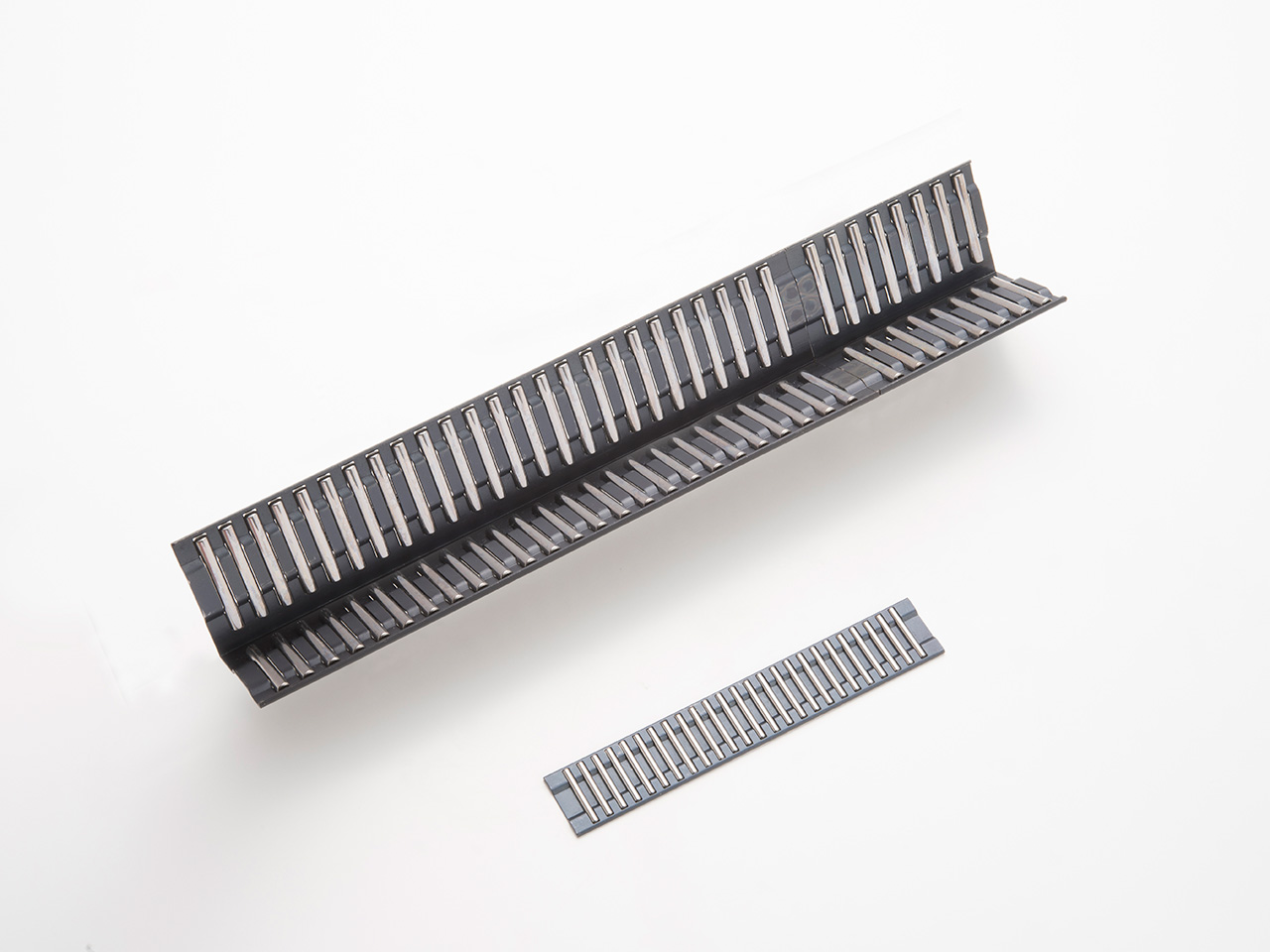

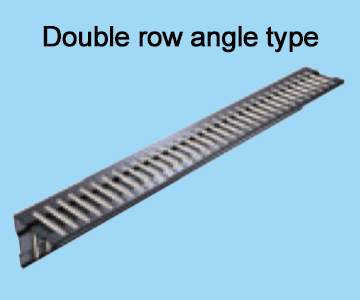

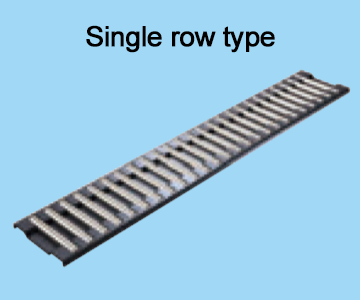

Der IKO Nadelkäfig ist eine Führung mit begrenzter linearer Bewegung, die aus hochpräzisen Rollen und einem sehr präzisen Käfig mit geringer Querschnittshöhe besteht. Da die Rollen im Käfig mit geringem Teilungsabstand montiert sind, sind die Tragzahlen groß und die Steifigkeit ist hoch. Ein einreihiges Modell und ein zweireihiges Modell mit einem 90°-Winkel sind als Standardardausführungen verfügbar, um herkömmliche Gleitführungen in Werkzeugmaschinen in eine Rollenführung umzuwandeln, ohne dass das Bett in großem Umfang umgestaltet werden muss. Da der hochpräzise Käfig die Rollen führt, ist der Reibungswiderstand sehr gering, ohne dass ein Ruckeln (Stick-Slip) auftritt, und es wird eine stabile lineare Bewegung erreicht. Käfige aus Kunstharz sind ideal für Anwendungen, bei denen ein geringer Geräuschpegel erforderlich ist. Die Rollen sind sicher in einer Halterung untergebracht, was eine einfache Handhabung ermöglicht.
Übersicht
Nadelkäfig
Produkt | Form | Material | Modell | Größe | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
20 | 25 | 30 | 35 | 40 | 50 | 100 | 200 | ||||
Nadelkäfig |
![]() |

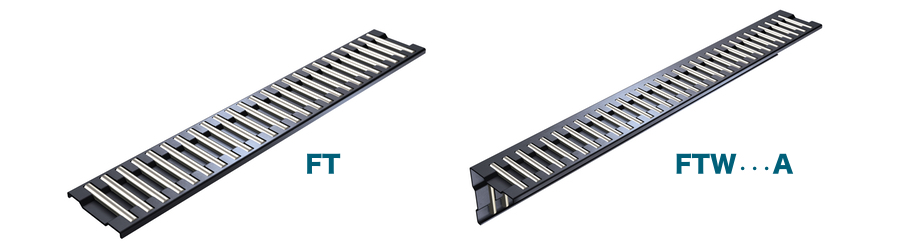

Stahl | FT | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Nadelkäfig | Kunstharz | FT…N | ○ | ○ | ○ | ○ | - | - | - | - | |
Nadelkäfig |
![]() |
Stahl | FTW…A | - | - | - | - | ○ | ○ | ○ | ○ |
