Guia de Rolagem de Movimentação Linear Guia Linear de Rolo Série Super X

MX LRX

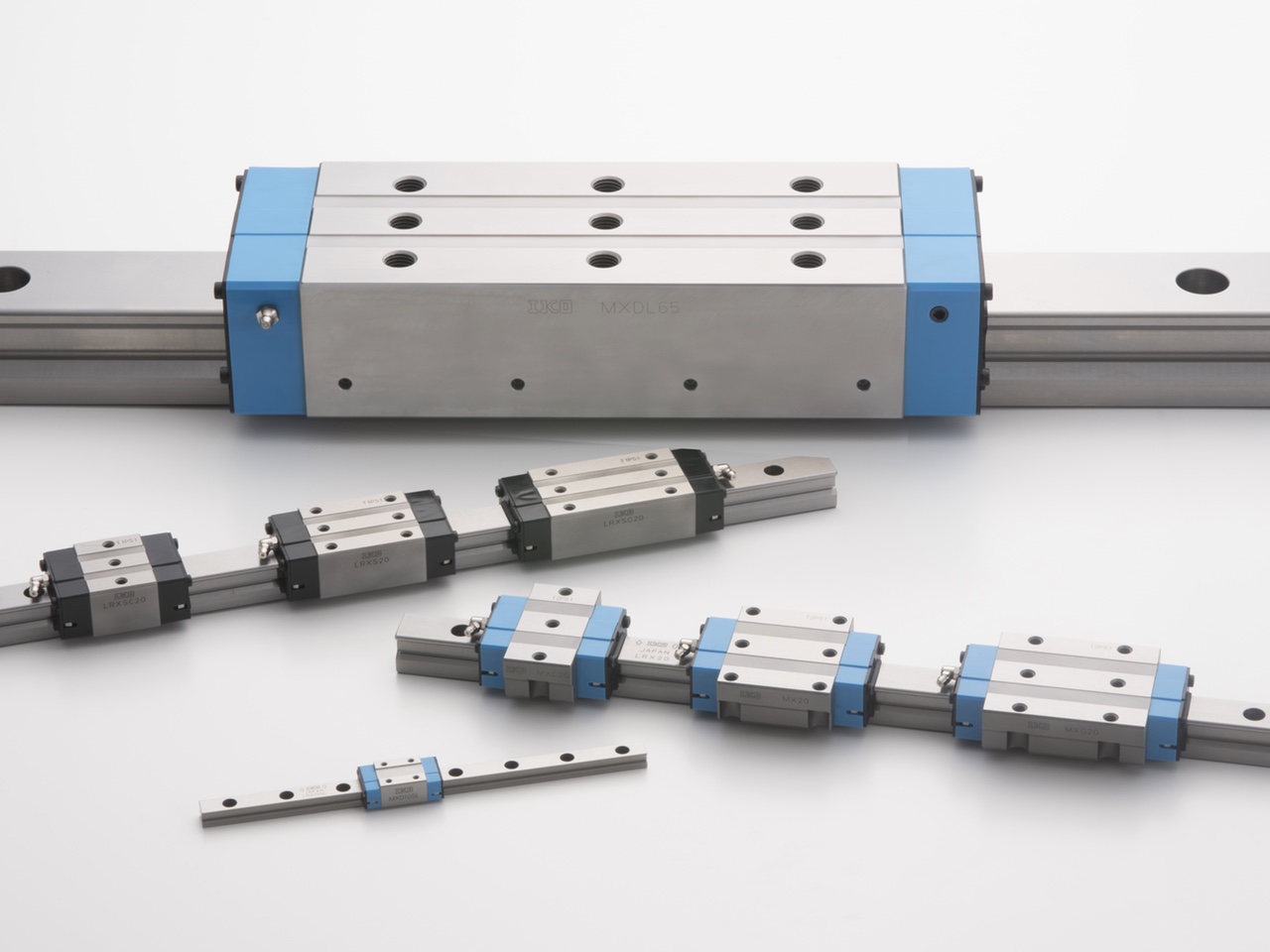

A Guia Linear de Rolo Série Super X da IKO é uma guia de rolagem de movimentação linear tipo rolo de alto desempenho com quatro filas de rolos cilíndricos dispostos em paralelo em uma carcaça de alta rigidez de maneira bem balanceada, obtendo uma rolagem suave, alta confiabilidade, alta precisão e rigidez estáveis. Até mesmo quando uma carga pesada ou uma carga flutuante é aplicada, ela apresenta pouca deformação elástica e é estável, tornando-a adequada para uso onde vibração ou choque são aplicados. Além disso, possui uma rica variedade de especificações e tamanhos, podendo ser selecionados de acordo com a aplicação.

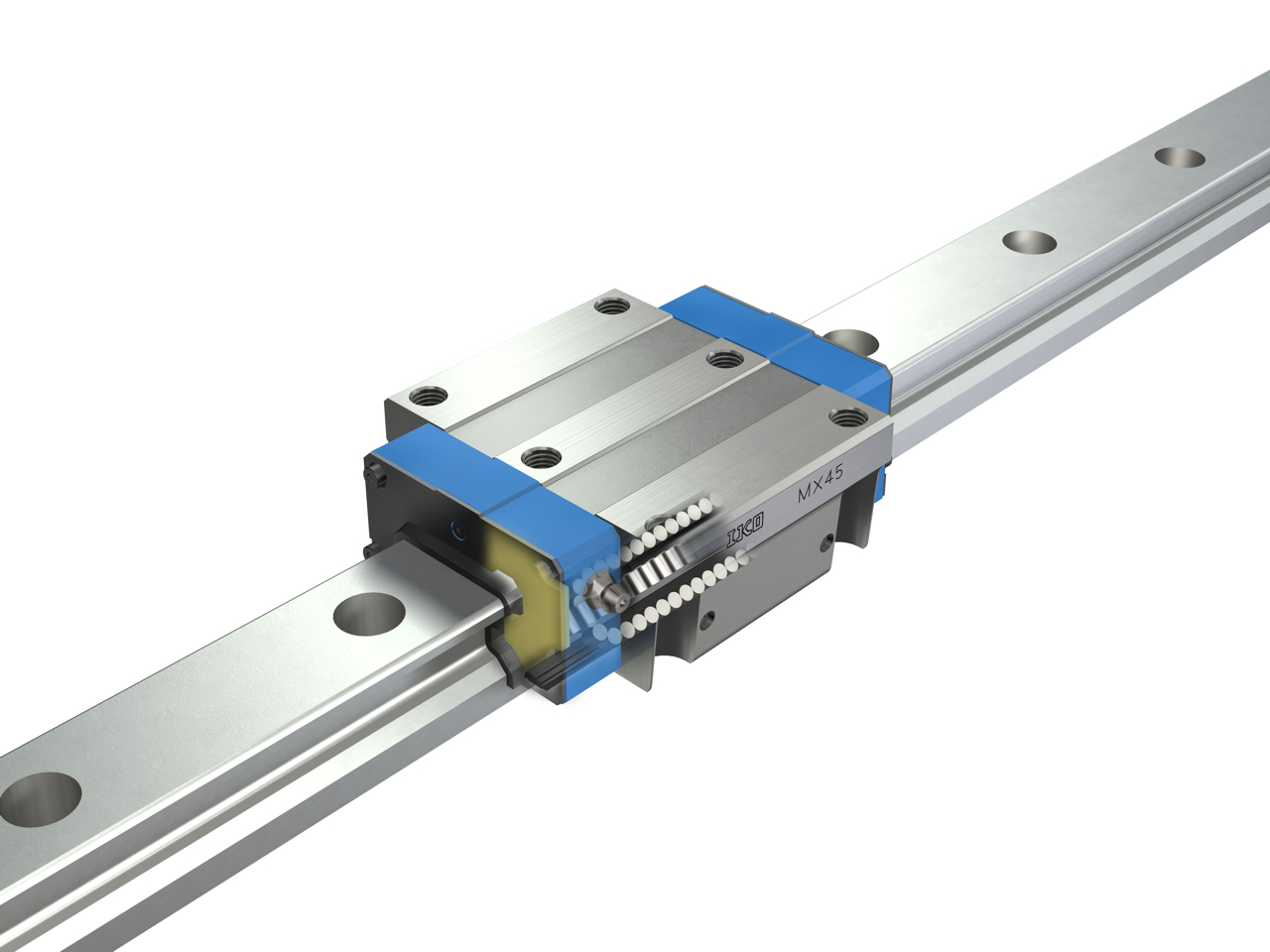

Guia Linear de Rolo C-Lube Super MX

A Guia Linear de Rolo C-Lube Super MX incorpora o componente de lubrificação C-Lube na Guia Linear de Rolo C-Lube Super X, que possui um excelente histórico em aplicações que exigem alta capacidade de carga e precisão de giro, como máquinas-ferramentas e equipamentos de fabricação relacionados a semicondutores/cristal líquido, permitindo desempenho livre de manutenção a longo prazo, reduzindo o custo de todo o sistema, eliminando o mecanismo de lubrificação e reduzindo os custos de operação ao reduzir as horas de trabalho necessárias para a lubrificação.

Livre de manutenção

O óleo de lubrificação no interior da C-Lube mantém o desempenho de lubrificação por longo período e reduz o tedioso trabalho de gestão de lubrificação.

Clique aqui para obter detalhes sobre a C-Lube

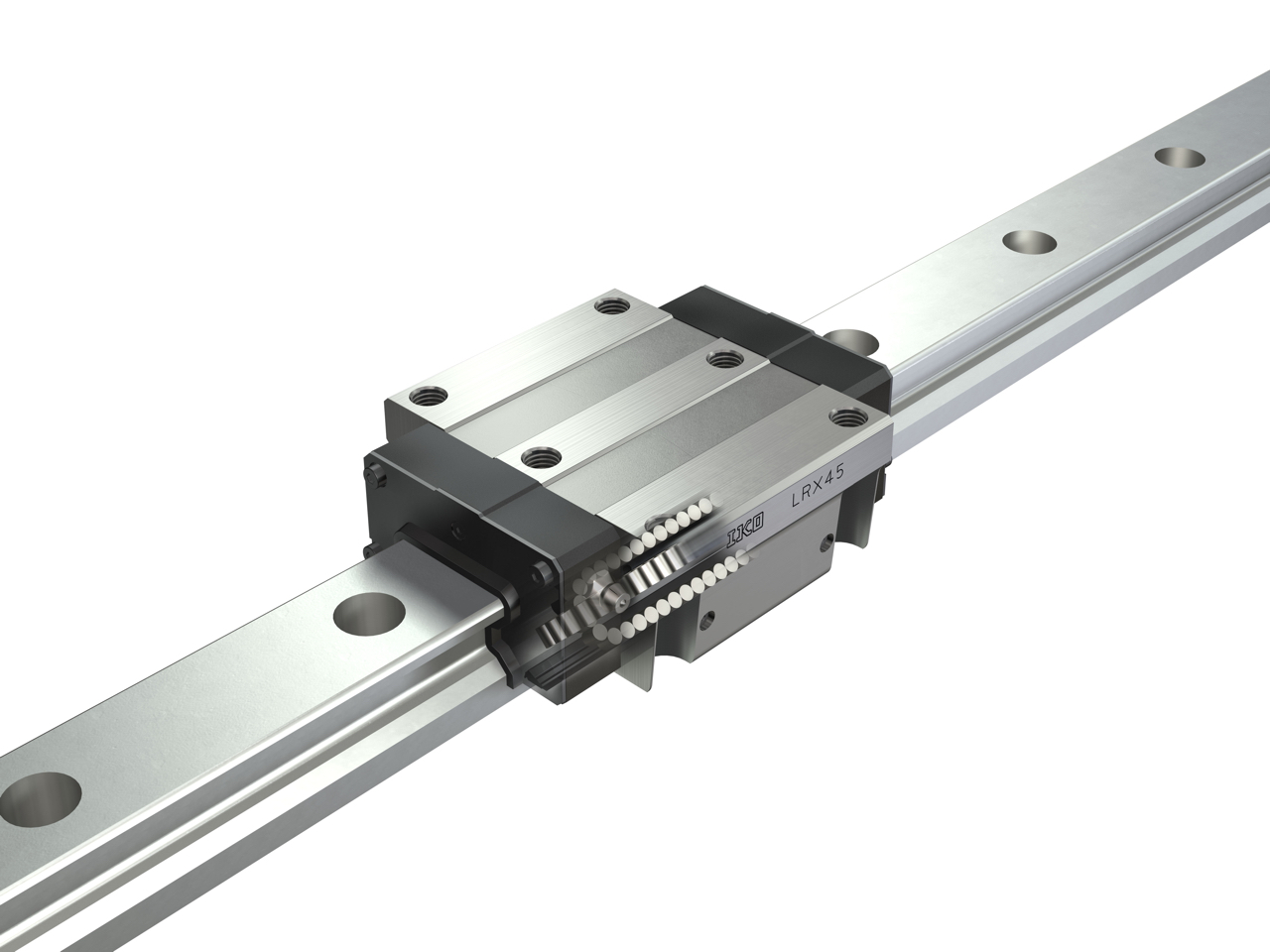

Guia Linear de Rolo Super X

LRX

Intercambiável

Especificações intercambiáveis estão disponíveis. Como as dimensões dos patins e do trilho são gerenciadas individualmente, cada um deles pode ser livremente adicionado e trocado.

Clique aqui para obter detalhes sobre os tipos intercambiáveis

Comprimento dos patins

Quatro tipos com as mesmas dimensões de seção transversal e diferentes comprimentos dos patins estão disponíveis: tipo curto, tipo padrão, tipo longo e tipo extra longo, que podem ser selecionados de acordo com a aplicação.

Tipo flange e tipo bloco

Formatos dos patins incluem um modelo tipo flange que pode ser montado por cima ou por baixo e outro tipo bloco estreito.

Compatibilidade dimensional com o tipo esfera

Como as dimensões de montagem são iguais às da Guia Linear tipo esfera H, é fácil alterar as especificações de máquinas e equipamentos.

Produzido em aço inoxidável

Modelos do tipo aço inoxidável também estão disponíveis, possuem excelente resistência a corrosão e são ideais para uso em salas esterilizadas, como em equipamentos médicos, leitores de disco e dispositivos de fabricação de semicondutores.

Linha

Guia Linear de Rolo C-Lube Super MX／Guia Linear de Rolo Super X　／　Produzida em aço inoxidável

Produto	Formato dos patins	Comprimento dos patins	Modelo	Tamanho
Produto	Formato dos patins	Comprimento dos patins	Modelo	10	12	15	20	25	30	35	45	55	65	85	100
Guia Linear de Rolo C-Lube Super MX			MXD…SL	○	○	○	○	○	○	-	-	-	-	-	-
Guia Linear de Rolo Super X			LRXDC…SL	-	○	○	○	○	○	-	-	-	-	-	-
			LRXD…SL	○	○	○	○	○	○	-	-	-	-	-	-
			LRXDG…SL	-	○	○	○	○	○	-	-	-	-	-	-

A especificação intercambiável está disponível para os modelos indicados com .

Guia Linear de Rolo C-Lube Super MX／Guia Linear de Rolo Super X　／　Produzida em aço de alto carbono

Produto	Formato dos patins	Comprimento dos patins	Modelo	Tamanho
Produto	Formato dos patins	Comprimento dos patins	Modelo	10	12	15	20	25	30	35	45	55	65	85	100
Guia Linear de Rolo C-Lube Super MX			MXC	-	○	○	○(1)	○	○	○	○	○	○	-	-
			MX	-	○	○	○(1)	○	○	○	○	○	○	-	-
			MXG	-	○	○	○(1)	○	○	○	○	○	○	-	-
			MXL	-	-	-	○(1)	○	○	○	○	○	○	-	-
Guia Linear de Rolo C-Lube Super MX			MXDC	-	○	○	○	○	○	○	○	○	○	-	-
			MXD	-	○	○	○	○	○	○	○	○	○	-	-
			MXDG	-	○	○	○	○	○	○	○	○	○	-	-
			MXDL	-	-	-	○	○	○	○	○	○	○	-	-
Guia Linear de Rolo C-Lube Super MX			MXSC	-	-	○	○	○	○	-	-	-	-	-	-
			MXS	-	-	○	○	○	○	○	○	○	-	-	-
			MXSG	-	-	○	○	○	○	○	○	○	-	-	-
			MXSL	-	-	-	○	○	○	-	-	-	-	-	-
Guia Linear de Rolo C-Lube Super MX			MXN	-	-	-	-	-	○	○	○	○	-	-	-
			MXNG	-	-	-	-	-	○	○	○	○	-	-	-
			MXNL	-	-	-	-	-	○	○	○	○	-	-	-
Guia Linear de Rolo C-Lube Super MX			MXNS	-	-	-	-	-	○	○	○	○	-	-	-
			MXNSG	-	-	-	-	-	○	○	○	○	-	-	-
			MXNSL	-	-	-	-	-	○	○	○	○	-	-	-
Guia Linear de Rolo Super X			LRXC	-	○	○	○(1)	○	○	○	○	○	○	-	-
			LRX	-	○	○	○(1)	○	○	○	○	○	○	○	-
			LRXG	-	○	○	○(1)	○	○	○	○	○	○	○	○
			LRXL	-	-	-	-	-	-	-	-	-	-	○	-
Guia Linear de Rolo Super X			LRXDC	-	○	○	○	○	○	○	○	○	○	-	-
			LRXD	-	○	○	○	○	○	○	○	○	○	○	-
			LRXDG	-	○	○	○	○	○	○	○	○	○	○	-
			LRXDL	-	-	-	-	-	-	-	-	-	-	○	-
Guia Linear de Rolo Super X			LRXSC	-	-	○	○	○	○	-	-	-	-	-	-
			LRXS	-	-	○	○	○	○	-	-	-	-	-	-
			LRXSG	-	-	○	○	○	○	-	-	-	-	-	-

A especificação intercambiável está disponível para os modelos indicados com .

Nota (1) MXC20, MX20, MXG20, MXL20, LRXC20, LRX20 e LRXG20 podem ser montadas apenas pelos parafusos por cima.
Os modelos com as mesmas dimensões que permitem a montagem por baixo são os modelos MXHC20, MXH20, MXHG20, MXHL20, LRXHC20, LRXH20 e LRXHG20.

Especificações Especiais

Tampas para os orifícios de fixação do trilho

Tampas dedicadas para os orifícios do trilho estão incluídas. Elas fecham os orifícios do trilho para melhorar a propriedade de vedação em um sentido de movimentação. Entre em contato com a IKO para obter tampas de liga de alumínio para os orifícios do trilho.

Placa de cobertura do trilho

Entregue com a placa de cobertura do trilho montada. Cobrir a superfície superior com uma chapa fina de aço inoxidável em forma de U depois da montagem do trilho melhora ainda mais a vedação. A vedante da extremidade será trocada pela dedicada.

Vedantes nas duas extremidades

Vedantes nas duas extremidades são montadas nos patins para melhorar a proteção contra poeira.

Raspador

Um raspador de metal está montado nos patins. O raspador é do tipo sem contato e elimina eficientemente as substâncias estranhas grandes que ficam presas no trilho.

Roscas fêmeas para foles

Roscas fêmeas para foles estão preparadas nos patins e nas extremidades do trilho.

Vedação interna

Uma vedação interna será fixada na parte interna dos patins.

C-Wiper

O C-Wiper é montado na extremidade dos patins para melhorar a propriedade de proteção contra poeira.

Com placa C-Lube

A C-Lube impregnada com lubrificante é fixada dentro do vedante da extremidade dos patins, de modo que o intervalo para reaplicação de lubrificante possa ser estendido.

Tratamento de superfície de crômio preto

Um revestimento de resina de acrilato é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo.

Tratamento de superfície de crômio preto e flúor

Um revestimento de resina fluorada é aplicado para melhorar a propriedade de prevenção contra ferrugem depois do tratamento de superfície com impregnação de cromo. Além disso, ele impede que substâncias estranhas fiquem presas na superfície.

Para outras especificações de ambientes especiais
