Guia de Rolagem de Movimentação Linear Guia Linear Série L

ML LWL

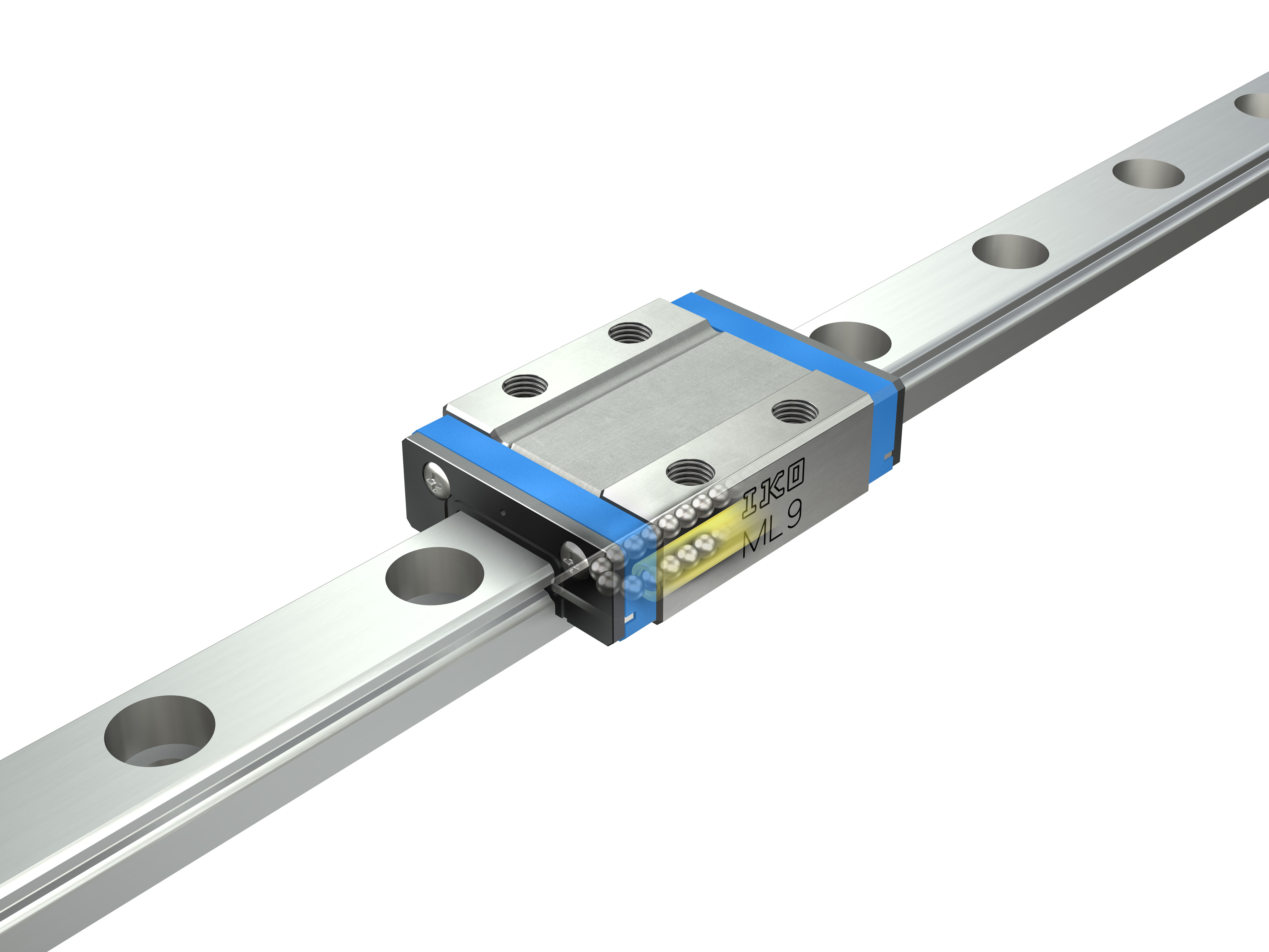

A Guia Linear L da IKO possui uma estrutura na qual duas fileiras de esferas tocam o canal em quatro pontos, permitindo precisão e rigidez estáveis até mesmo em aplicações em que cargas com direção e tamanho variáveis ou cargas grandes e complexas são aplicadas, apesar de seu tamanho bastante pequeno. Sua especificação básica é de aço inoxidável e está disponível em uma rica variedade de formatos e tamanhos e pode ser selecionada adequadamente de acordo com a aplicação.

Intercambiável

Especificações intercambiáveis estão disponíveis. Como as dimensões dos patins e do trilho são gerenciadas individualmente, cada um deles pode ser livremente adicionado e trocado.

Clique aqui para obter detalhes sobre os tipos intercambiávei

Tipo padrão e tipo trilho largo

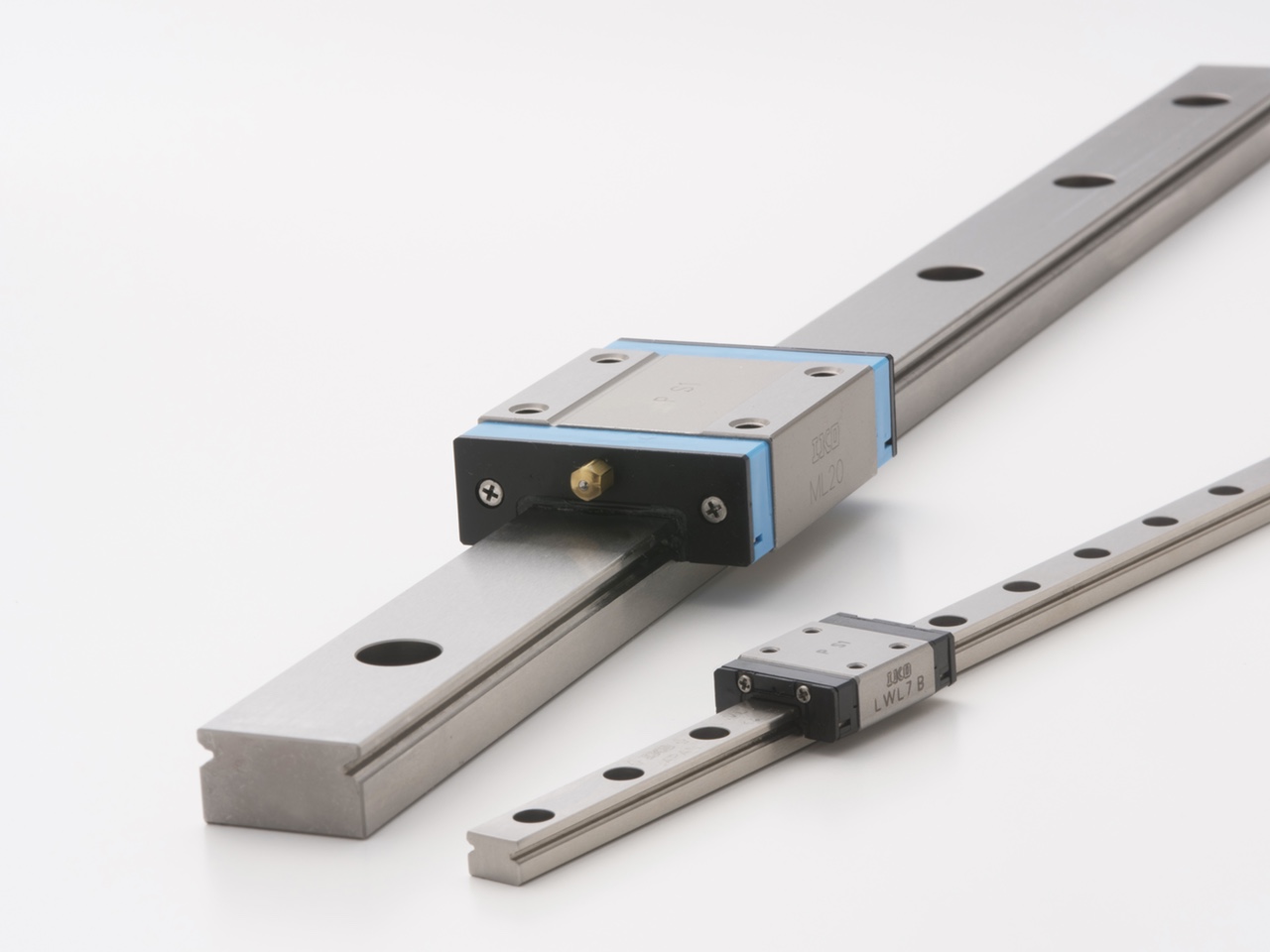

A unidade de patins está disponível no tipo padrão e no tipo trilho largo, este último é adequado para uso com trilho único.

Comprimento dos patins

Três tipos de retenção de esfera em aço inoxidável com as mesmas dimensões de seção transversal e diferentes comprimentos dos patins estão disponíveis: tipo curto, tipo padrão e tipo longo de alta rigidez, que podem ser selecionados de acordo com a aplicação.

Tipos aço inoxidável e aço de alto carbono

Também estão disponíveis em tipo aço inoxidável, com excelente resistência a corrosão e ideal para uso em máquinas e dispositivos de salas esterilizadas, em equipamentos médicos, leitores de disco e dispositivos de fabricação de semicondutores. O tipo aço de alto carbono, com um trilho que permite ser modificado é utilizado para aplicações de uso geral como equipamento de transporte e manipulação.

Retenção de esferas

Os patins possuem uma banda retentora de esferas, o que evita que as esferas caiam quando os patins são removidos do trilho, tornando-os fáceis de manusear.

Calha roscada

O trilho está disponível na especificação padrão, na qual os parafusos passam através do orifício de cima para baixo, e na especificação de calha roscada, cujo trilho é roscado. O sentido de montagem pode ser selecionado e oferece um amplo grau de liberdade no desenho das máquinas.

Linha

Guia Linear C-Lube ML／Guia Linear L　／　Produzida em aço inoxidável

Produto Trilho Comprimento
dos patins		 Estrutura Modelo Tamanho
1 2 3 5 7 9 12 15 20 25
Guia Linear C-Lube ML 標準レール仕様 ショート Tipo retentor de esfera MLC - - - ○ ○ ○ ○ ○ ○ ○
Padrão Tipo retentor de esfera ML - - - ○ ○ ○ ○ ○ ○ ○
Longo Tipo retentor de esfera MLG - - - - ○ ○ ○ ○ ○ ○
超ロング Tipo retentor de esfera MLL - - - - - ○ ○ ○ - -
Guia Linear C-Lube ML タップドレール仕様上方向取付け ショート Tipo esfera não retida MLC - - ○ - - - - - - -
Tipo retentor de esfera MLC…N - - - ○ ○ ○ - - - -
Padrão Tipo esfera não retida ML - - ○ - - - - - - -
Tipo retentor de esfera ML…N - - - ○ ○ ○ - - - -
Longo Tipo retentor de esfera MLG…N - - - - ○ ○ - - - -
Longo Tipo retentor de esfera MLL…N - - - - - ○ - - - -
Guia Linear L 標準レール仕様 ショート Tipo retentor de esfera LWLC…B - - - ○ ○ ○ ○ ○ ○ ○
Padrão Tipo retentor de esfera LWL…B - - - ○ ○ ○ ○ ○ ○ ○
Longo Tipo retentor de esfera LWLG…B - - - - ○ ○ ○ ○ ○ ○
Guia Linear L タップドレール仕様上方向取付け ショート Tipo esfera não retida LWLC - - ○ - - - - - - -
Tipo retentor de esfera LWLC…N - - - ○ ○ ○ - - - -
Padrão Tipo esfera não retida LWL - ○ ○ - - - - - - -
Tipo retentor de esfera LWL…N - - - ○ ○ ○ - - - -
Longo Tipo retentor de esfera LWLG…N - - - - ○ ○ - - - -
Guia Linear L タップドレール仕様横方向取付 Padrão Tipo esfera não retida LWL…Y ○ - - - - - - - - -
Guia Linear L ソリッドレール仕様 Padrão Tipo esfera não retida LWL ○ - - - - - - - - -

A especificação intercambiável está disponível para os modelos indicados com .

Guia Linear L　／　Produzida em aço de alto carbono

Produto Trilho Comprimento
dos patins		 Estrutura Modelo Tamanho
1 2 3 5 7 9 12 15 20 25
Guia Linear L 標準レール仕様 Padrão Tipo retentor de esfera LWL…BCS - - - - - ○ ○ ○ ○ -

A especificação intercambiável está disponível para os modelos indicados com .

Guia Linear C-Lube ML／Guia Linear L　／　Produzida em aço inoxidável

Produto Trilho Comprimento
dos patins		 Estrutura Modelo Tamanho
4 6 10 14 18 24 30 42
Guia Linear C-Lube ML
(Tipo largo)		 標準レール仕様 ショート Tipo retentor de esfera MLFC - - ○ ○ ○ ○ ○ ○
Tipo esfera não retida MLFC - ○ - - - - - -
Padrão Tipo retentor de esfera MLF - - ○ ○ ○ ○ ○ ○
Tipo esfera não retida MLF - ○ - - - - - -
Longo Tipo retentor de esfera MLFG - - - ○ ○ ○ ○ ○
Guia Linear C-Lube ML
(Tipo largo)		 タップドレール仕様上方向取付け ショート Tipo retentor de esfera MLFC…N - - ○ ○ ○ - - -
Tipo esfera não retida MLFC…N - ○ - - - - - -
Padrão Tipo retentor de esfera MLF…N - - ○ ○ ○ - - -
Tipo esfera não retida MLF…N - ○ - - - - - -
Longo Tipo retentor de esfera MLFG…N - - - ○ ○ - - -
Guia Linear L
(Tipo largo)		 標準レール仕様 ショート Tipo retentor de esfera LWLFC…B - - ○ ○ ○ ○ ○ ○
Tipo esfera não retida LWLFC - ○ - - - - - -
Padrão Tipo retentor de esfera LWLF…B - - ○ ○ ○ ○ ○ ○
Tipo esfera não retida LWLF ○ ○ - - - - - -
Longo Tipo retentor de esfera LWLFG…B - - - ○ ○ ○ ○ ○
Guia Linear L
(Tipo largo)		 タップドレール仕様上方向取付け ショート Tipo retentor de esfera LWLFC…N - - ○ ○ ○ - - -
Tipo esfera não retida LWLFC…N - ○ - - - - - -
Padrão Tipo retentor de esfera LWLF…N - - ○ ○ ○ - - -
Tipo esfera não retida LWLF…N - ○ - - - - - -
Longo Tipo retentor de esfera LWLFG…N - - - ○ ○ - - -

A especificação intercambiável está disponível para os modelos indicados com .

Guia Linear L　／　Produzida em aço de alto carbono

Produto Trilho Comprimento
dos patins		 Estrutura Modelo Tamanho
4 6 10 14 18 24 30 42
Guia Linear L
(Tipo largo)		 標準レール仕様 Padrão Tipo retentor de esfera LWLF…BCS - - - - ○ ○ ○ ○

A especificação intercambiável está disponível para os modelos indicados com .

Especificações Especiais

Vedação inferior

A vedação é fixada na parte inferior dos patins para impedir que substâncias estranhas entrem por baixo.

Com placa C-Lube

A C-Lube impregnada com lubrificante é fixada dentro do vedante da extremidade dos patins, de modo que o intervalo para reaplicação de lubrificante possa ser estendido.

Vedação para Ambientes Especiais

A vedação da extremidade e a vedação inferior padrão são substituídas por vedantes para ambiente especial que podem ser usados a altas temperaturas.


Para outras especificações de ambientes especiais

Produtos Relacionados
