Nadellager Standard-Kurvenrollen CF, CR

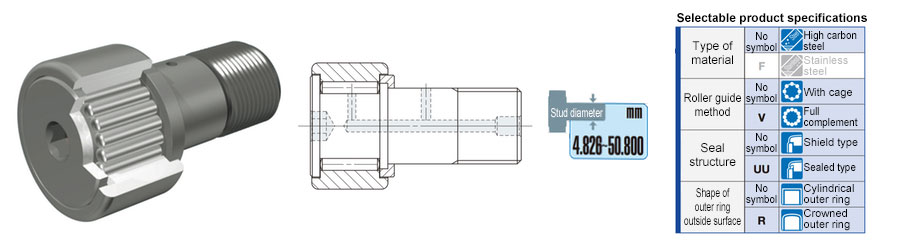

CF CR

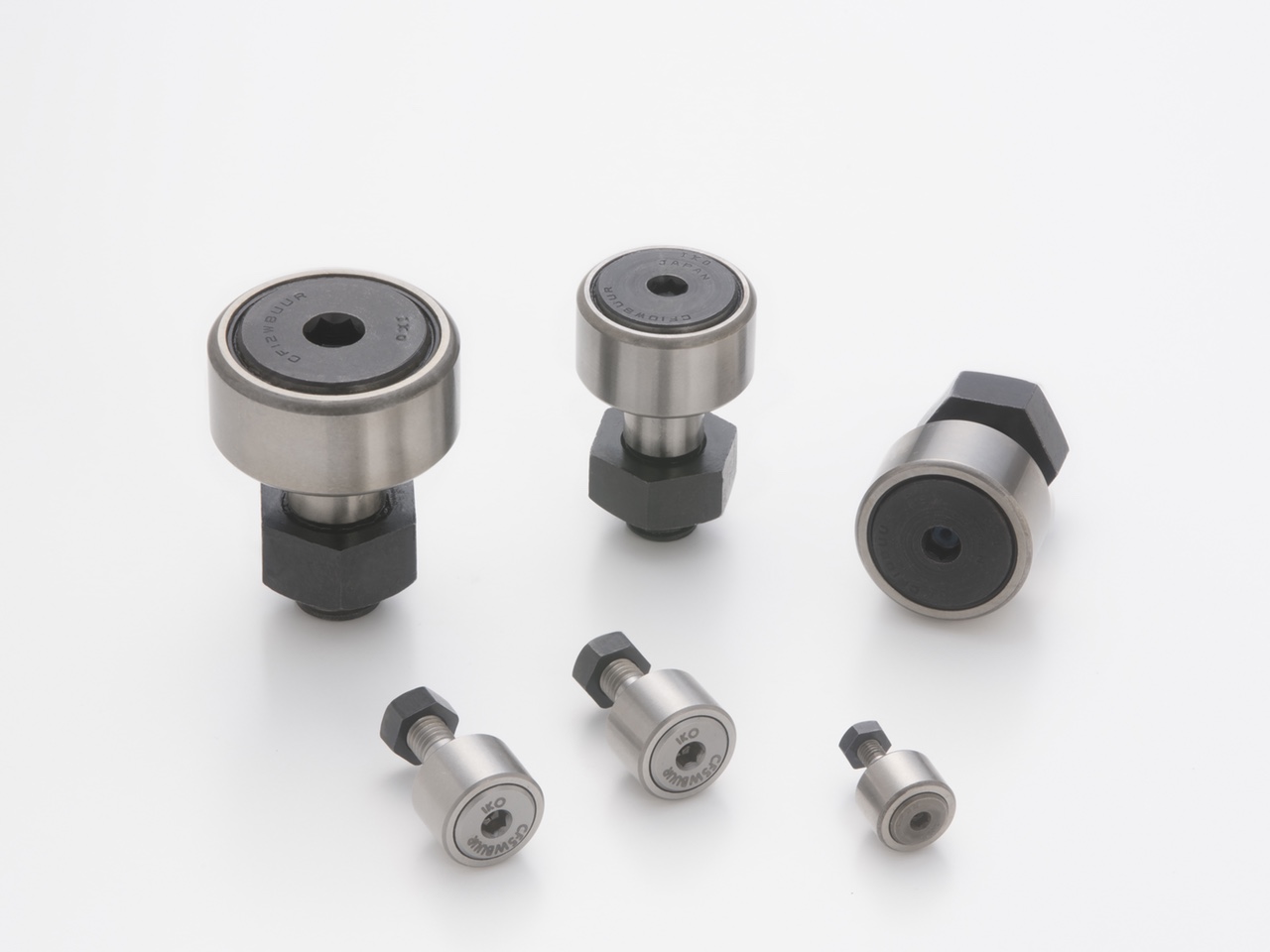

IKO Kurvenrollen sind Wälzlager mit einem Gewindezapfen, der Nadelrollen in einem dickwandigen Außenring enthält. Diese Lager sind für die Rotation des Außenrings ausgelegt und bieten hervorragende Laufeigenschaften, eine geringe Reibung sowie eine hohe Tragfähigkeit. Um die Belastungszone effektiv zu vergrößern, ist dieses Lager so konstruiert, dass es eine kleinere Radialluft besitzt als herkömmliche Nadellager, wodurch die Stoßbelastung verringert und eine, lange Lebensdauer erreicht wird. Da die Zapfen bereits mit einem Gewinde oder Konus versehen sind, lassen sie sich leicht montieren. Kurvenrollen sind für Kurvenmechanismen und lineare Bewegungen geeignet und zeichnen sich durch hohe Steifigkeit und hohe Genauigkeit aus. Sie werden hauptsächlich für Werkzeugmaschinen, Industrieroboter, elektronische Geräte und eine OA-Ausrüstung verwendet. Kurvenrollen aus rostfreiem Stahl sind besonders korrosionsbeständig und eignen sich für den Einsatz in Reinräumen und Umgebungen, in denen kein Öl verwendet werden darf oder in denen Wasser spritzen könnte.

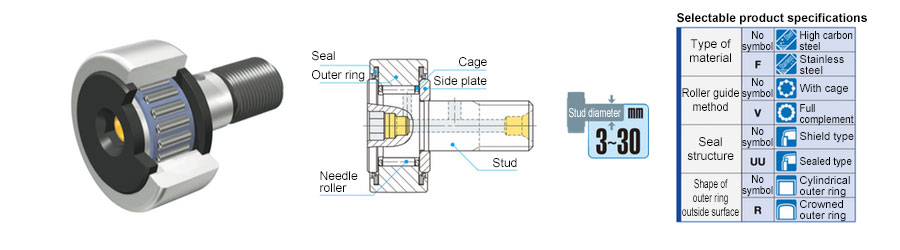

Metrische-Serie Kurvenrollen CF

CF・・・B

Dies ist die Grundausführung der Kurvenrolle. Die Zapfendurchmesser reichen von 3 bis 30 mm und sind für eine Vielzahl von Anwendungen geeignet.

Aufbau und Formen

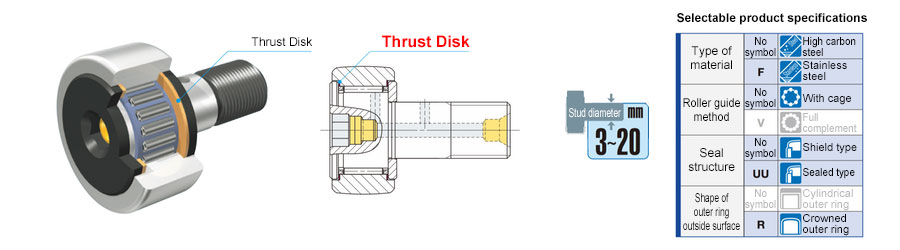

Kurvenrollen mit Axial-Druckscheibe

CF…W

Diese Wälzlager besitzen zwischen den Gleitflächen der Außenringschultern, der Lagerseite des Gewindezapfens und der Deckscheibe spezielle Anlaufscheiben aus Kunstharz, die eine höhere Verschleiß- und Wärmebeständigkeit aufweisen. Diese Scheiben reduzieren die Reibung sowie den Verschleiß aufgrund von Axialbelastungen, die durch Fluchtungsfehler usw. entstehen.
