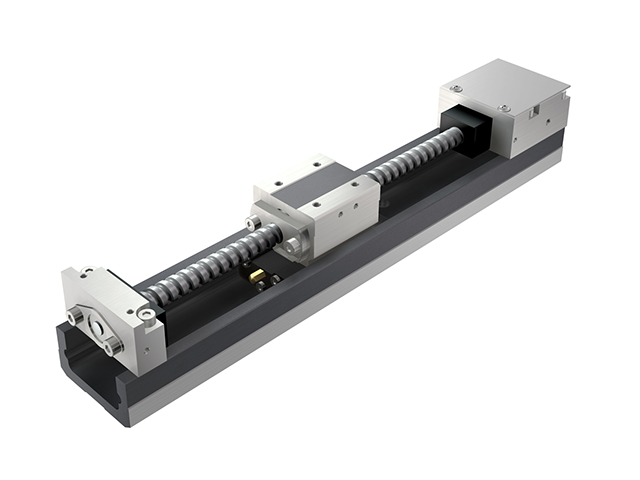

Mechatronik-Serie Präzisions-Positioniertisch TU

Die TU-Serie ist ein kompakter und schlanker Positioniertisch, der aus einer U-förmigen Schiene und einem Gleittisch besteht. Der in der U-förmigen Führungsschiene montierte Führungsschlitten ist integraler Bestandteil eines linearen Rollführungsmechanismus, in dem zwei Reihen von Stahlkugeln mit großem Durchmesser in Vierpunktkontakt mit Laufbahnen angeordnet sind. Dank dieser Konstruktion werden eine stabile, hohe Genauigkeit und eine hohe Steifigkeit im Betrieb auch bei schwankender, in Richtung und Größe variierender und komplexer Belastung erreicht. Außerdem wird durch die Verwendung einer U-förmigen Schiene die Steifigkeit der Schiene unter Momentbelastung und Torsion erheblich verbessert. Die TU-Serie umfasst sechs Größen mit einer Schienenbreite von 25 mm bis 130 mm. Für jede von ihnen kann die Länge der Führungsschiene ausgewählt werden. Außerdem können Kugelumlaufspindeltypen und -steigungen, Motortypen, Sensorinstallationen usw. ausgewählt werden, um einen optimalen Positioniertisch für jede Anwendung zu erhalten.
