Linearführungen Kreuzrollenführung Serie

CRWG CRWG…H CRW CRWM

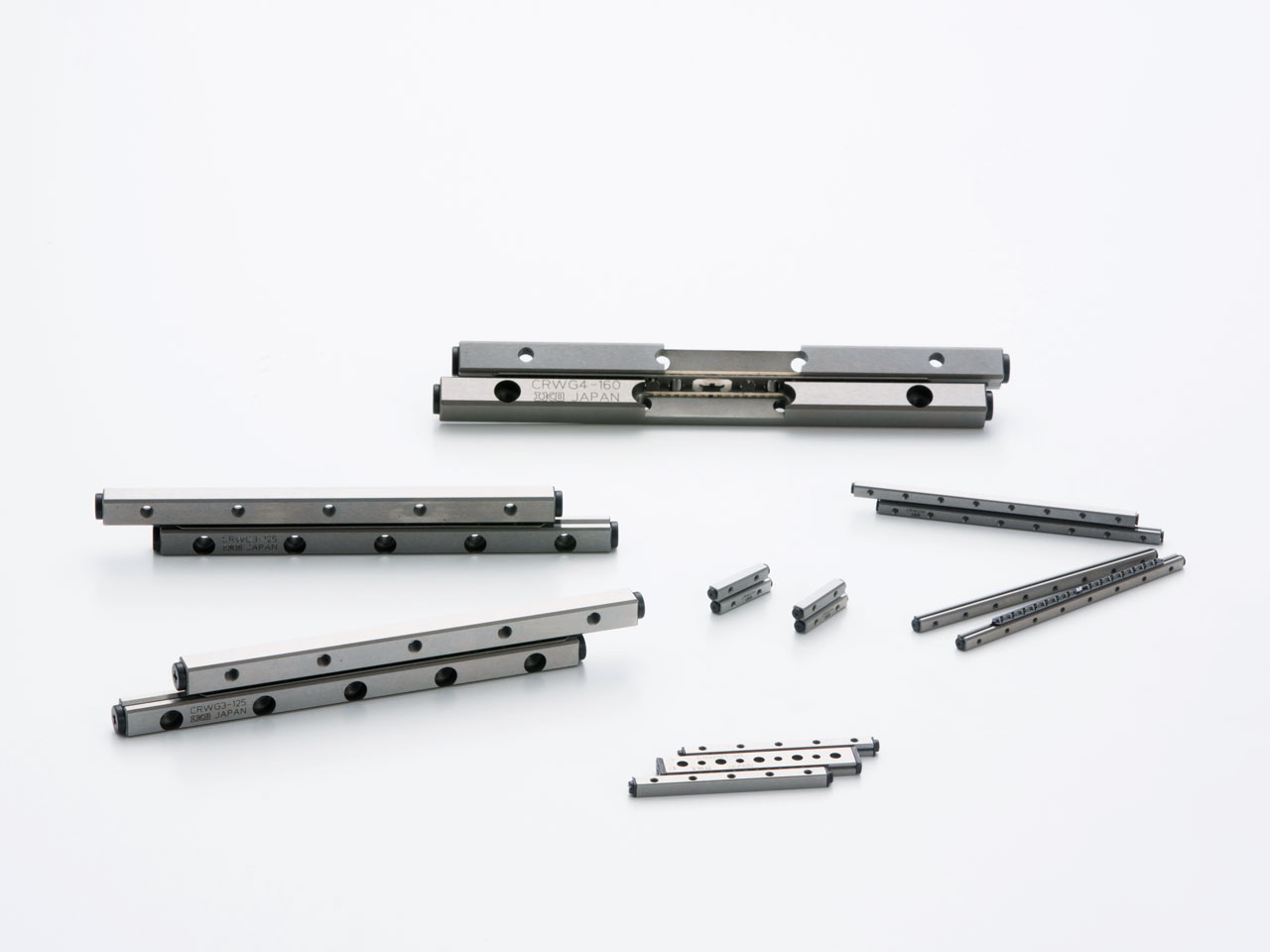

Die IKO Kreuzrollenführung ist eine Linearführung, welche jeweils einen Rollenkäfig zwischen zwei Führungsschienen mit V-förmigen Laufbahnen enthält.Da die zylindrischen Rollen zueinander gekreuzt sind, kann diese Anordnung Lasten in jeder Richtung aufnehmen und gleichzeitig eine extrem genaue und gleichmäßige lineare Bewegung gewährleisten. Die Modelle sind in verschiedenen Größen erhältlich, die je nach Anwendung ausgewählt werden können.

Kreuzrollenführung mit Käfigzwangsführung

CRWG

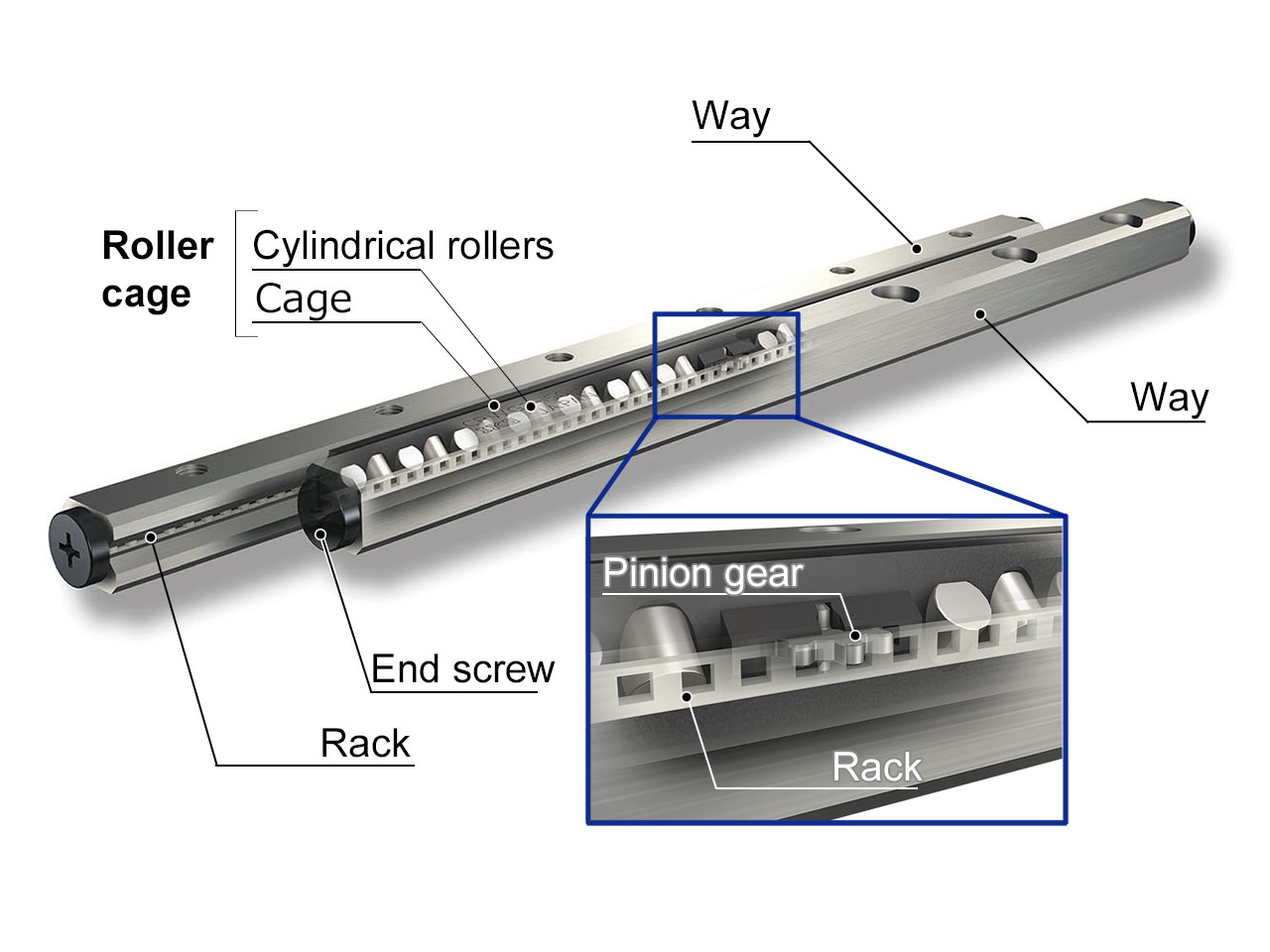

Löst das Problem des Käfigwanderns

Der integrierte Zahnstangenmechanismus ist die perfekte Lösung gegen ein Käfigwandern. Er gewährleistet einen zuverlässigen Betrieb in verschiedenen Situationen, in denen die Verwendung eine Kreuzrollenführung problematisch sein kann, einschließlich Anwendungen mit vertikaler Achse. Selbst bei hohen Geschwindigkeiten oder Langzeitbetrieb ist keine Korrektur der Käfigprosition erforderlich.

Austauschbare Abmessungen

Unabhängig von der Ausführung besitzen beide Kreuzrollenführungen jeweils gleicher Nenngröße dieselben Abmessungen. Dadurch wird eine vollständige Montagekompatibilität erreicht, so dass die herkömmliche Bauart in Maschinen und Anlagen leicht ersetzt und auch in neuen Konstruktionen nach wie vor verwendet werden kann.

Kreuzrollenführung mit Käfigzwangsführung H

CRWG…H

Der zwangsgeführte Käfig enthält einen Zahnstangenmechanismus, welcher ein Käfigwandern im Betrieb verhindert und gleichzeitig für eine äußerst reibungsarme lineare Bewegung mit höchster Genauigkeit sorgt. Die Tragzahl der CRWG-H ist höher gegenüber den anderen Ausführungen, da die Anzahl der Zylinderollen erhöht ist und somit eine größere Anzahl an Kontaktpunkten mit den Laufbahnen vorhanden sind. Die äußeren Abmessungen und die Form sind die gleichen wie bei den herkömmlichen CRWG.

Verbesserte Tragfähigkeit und Steifigkeit

Die CRWG-H besitzt eine höhere Tragzahl als die herkömmlichen Ausführungen, da die Anzahl der Kontaktpunkte mit den Laufbahnen vergrößert wurde.

Löst das Problem des Käfigwanderns

Der eingebaute Zahnstangenmechanismus verhindert ein Käfigwandern.

Austauschbare Abmessungen

Da die Zahnstange im Inneren der Führung integriert ist, besitzt sie die gleichen Einbaumaße wie die herkömmlichen Kreuzrollenführungen, was den Austausch erleichtert.

Kreuzrollenführungen

CRW CRWM

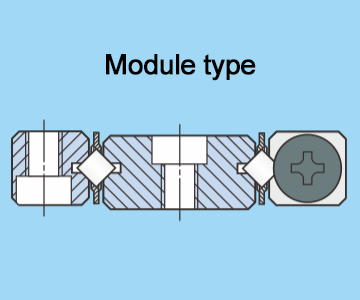

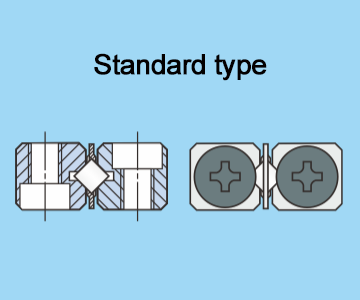

Standard- und Modulausführung

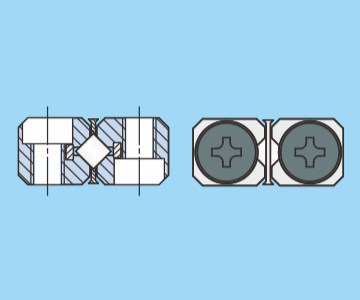

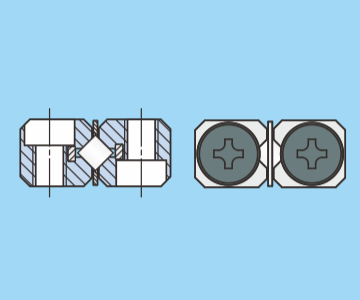

Die Standardausführung besteht aus vier Schienen und zwei Rollenkäfigen, während die Modulausführung über einen integrierten Mittelteil und zwei Schienen verfügt.

Homogene Bewegung

Eine hochpräzise Laufbahnoberfläche und zylindrische Präzisionsrollen mit optimierter Länge sorgen für eine lineare Bewegung mit sehr geringem Reibungswiderstand ohne Stick-Slip.

Kohlenstoffstahl und Rostfreier Stahl

Die Standardausführung ist entweder aus Kohlenstoffstahl oder aus rostfreiem Stahl erhältlich.

Einfache Montage

Da die Montagebohrungen der Führungsschiene mit einer Senkbohrung und einem Innengewinde versehen sind, kann sie entweder über die Innengewinde oder mit Schrauben in der Baugruppe befestigt werden, was flexible Montageoptionen ermöglicht. Die Modulausführung verfügt über zwei Laufbahnen, welche in einem einzelnen Mittelteil integriert sind, und somit über eine einfache Montagestruktur, die Bearbeitungsfehler eliminiert und eine hochpräzise lineare Bewegung ermöglicht.

Übersicht

Kreuzrollenführung

Produkt	Werkstoff	Bauform	Modell	Größe
Produkt	Werkstoff	Bauform	Modell	1	2	3	4	6	9	12	15	18	24
Kreuzrollenführung mit Käfigzwangsführung	Kohlenstoffstahl		CRWG	-	○	○	○	○	-	-	-	-	-
Kreuzrollenführung mit Käfigzwangsführung H	Kohlenstoffstahl		CRWG…H	○	○	○	○	-	-	-	-	-	-
Kreuzrollenführung	Kohlenstoffstahl		CRW	○	○	○	○	○	○	○	○	○	○
Kreuzrollenführung	Rostfreier Stahl		CRW…SL	○	○	○	○	○	-	-	-	-	-
Kreuzrollenführung	Kohlenstoffstahl		CRWM	○	○	○	○	-	-	-	-	-	-

Besondere Spezifikationen

Spezial-Montageschraube

Beim Einstellen der Vorspannung verschiebt sich die Führungsschiene. Für den Fall, dass nicht genügend Spielraum vorhanden ist oder eine Befestigungsschraube von der Seite der Führungsschiene aus angebracht werden soll, sind spezielle Befestigungsschrauben vorgesehen. Diese Montageschraube kann auch für den Fall verwendet werden, dass die Positioniergenauigkeit der Montagebohrungen und Gewinde in der Baugruppe nicht ausreichend ist. Diese spezielle Montageschraube ist nur in Kohlenstoffstahl verfügbar.

Abstreifdichtung

Um das Eindringen von Fremdkörpern in eine Laufbahn zu verhindern, wird die Abstreifdichtung in eine Dichtung mit der Funktion des Endanschlages SB umgewandelt. Die Abstreifdichtung kann nicht an allen Enden der Führungsschiene montiert werden. Die Montagepositionen können durch Lösen der Endschraube verändert werden.

Rollenkäfig mit hoher Steifigkeit

Der Käfig wurde in einen hochfesten Käfig aus einer Kupferlegierung umgewandelt, der für Anwendungen mit vertikaler Achse geeignet ist. Der Käfig ist so gestaltet, dass ein Herausfallen einer Rolle in eine Richtung vermieden wird. Bei Verwendung eines hochsteifen Rollenkäfigs für vertikale Achsen wird empfohlen, den Käfig in Kombination mit dem Endanschlag SB zu verwenden.

Endanschlag SA

Wenn die Hubfrequenz hoch ist und ein Käfigwandern durch Vibrationen und ungleichmäßig schwankende Belastungen verursacht werden kann, wird die Endschraube in einen Endanschlag SA umgewandelt. Bei den Baureihen der Größe 1 ist ein Endanschlag SA entsprechend dem Endstopfen SA serienmäßig enthalten.

Endanschlag SB

Bei Verwendung eines Rollenkäfigs mit hoher Steifigkeit für vertikale Achsen wird die Endschraube in einen Endanschlag SB umgewandelt, um den Hub des Käfigs am Ende zu regulieren. Der Endanschlag SB kann nicht an allen Wegenden montiert werden. Die Montagepositionen können durch Lösen der Endschraube verändert werden.
