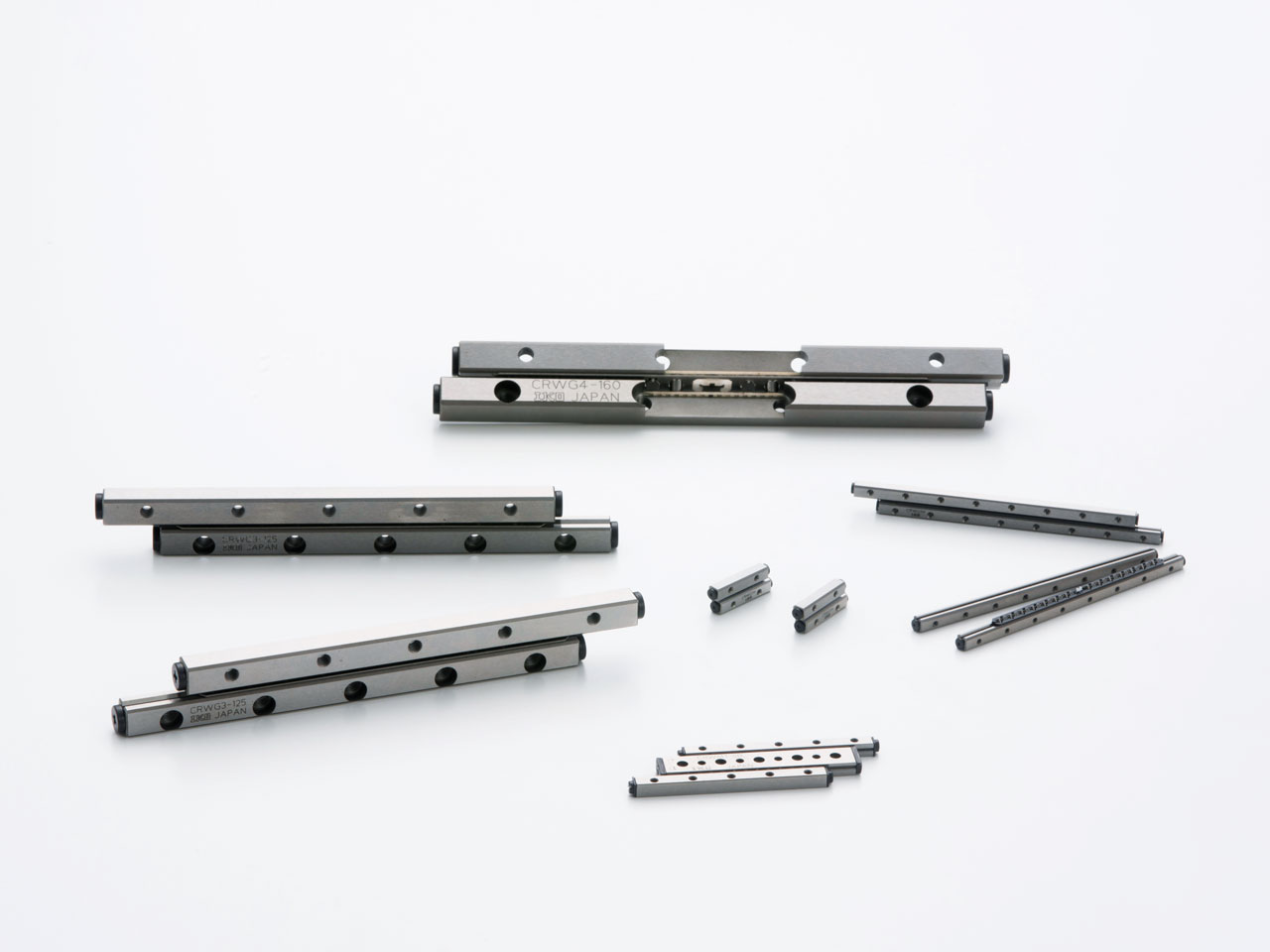

La guía de rodillos cruzados de IKO es una guía para movimiento lineal que incorpora una jaula de rodillos entre dos guías cuyas superficies en forma de V se utilizan como banda de rodadura de la guía. La disposición ortogonal y de manera alternada de los rodillos cilíndricos permite la recepción de cargas en cualquier dirección y un movimiento lineal extremadamente suave y de alta precisión. Los modelos están disponibles en muchos tamaños y pueden seleccionarse según la aplicación.
Guía de rodillos cruzados con jaula antideslizamiento

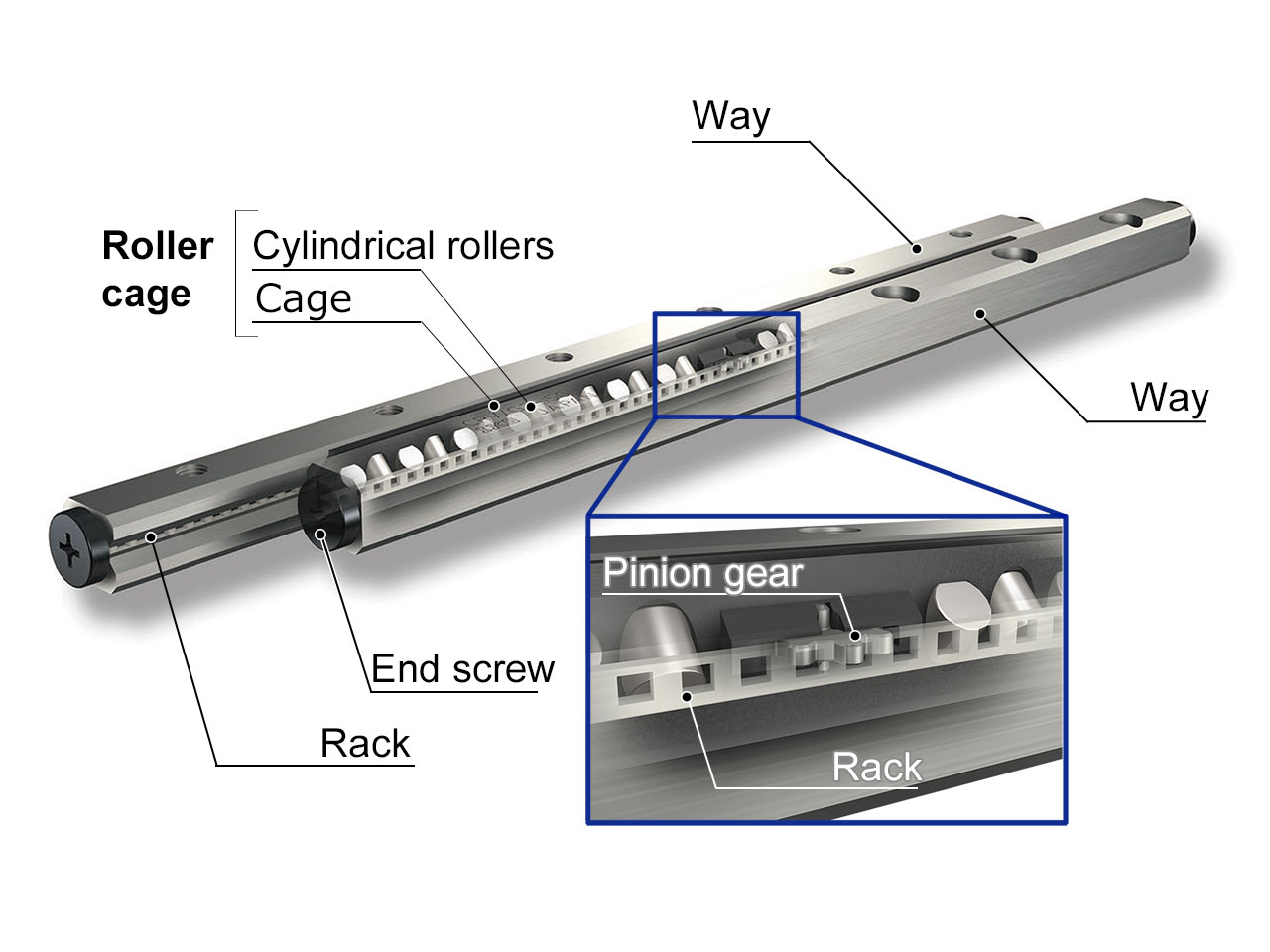

La guía de rodillos cruzados con jaula antideslizamiento tiene una función de prueba de arrastre de jaula que usa un mecanismo de piñón y cremallera originado desde la guía de rodillos cruzados de IKO, con un movimiento lineal suave de súper alta precisión.
Resuelve el problema de arrastre de jaula
La solución perfecta para problemas de arrastre de jaula con un mecanismo de piñón y cremallera integrado como un diseño original. Esta serie es confiable para aplicaciones tales como ejes verticales donde la guía de rodillos cruzados podría tener problemas de arrastre de jaula. No se requiere ninguna corrección para el arrastre de jaula, incluso en una operación de alta velocidad. No se requiere ninguna corrección de jaula, incluso en las operaciones a largo plazo.
Intercambiable en dimensiones de montaje
Con la cremallera colocada dentro de la guía, una estructura original, se mantiene una compatibilidad mutua completa de dimensiones de montaje con la guía de rodillos cruzados convencionales. Con las mismas dimensiones externas, puede utilizarse para reemplazar las guías convencionales de rodillos cruzados en máquinas y equipos sin modificar las dimensiones de montaje o puede tener un nuevo uso.
Guía de rodillos cruzados con jaula antideslizamientoH
La guía de rodillos cruzados con jaula antideslizamiento tiene una función de prueba de arrastre de jaula que usa un mecanismo de piñón y cremallera originado desde la guía de rodillos cruzados de IKO, con un movimiento lineal suave de súper alta precisión. Hemos logrado aumentar significativamente el rango de carga al revisar exhaustivamente las especificaciones de la parte de contacto de guía, como el aumento de la longitud del punto de contacto con la pista y la cantidad de rodillos cilíndricos mientras se mantiene la forma exterior y las dimensiones de montaje del CRWG.
Capacidad de carga y rigidez de las máquinas o los equipos mejoradas
El rango de carga se mejoró significativamente mediante una revisión minuciosa del punto de contacto con la pista del tipo convencional.
Resuelve el problema de arrastre de jaula
La solución perfecta para problemas de arrastre de jaula con un mecanismo de piñón y cremallera integrado como una estructura original.
Intercambiable en dimensiones de montaje
Con la cremallera colocada dentro de la guía, una estructura original, tiene las mismas dimensiones de montaje que el tipo convencional y, por lo tanto, facilita el reemplazo.
Guía de rodillos cruzados
Tipo estándar y tipo de módulo

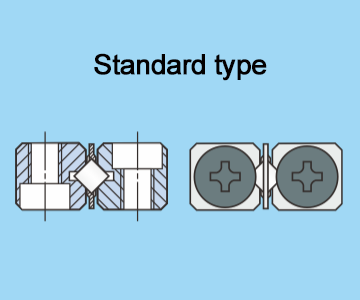

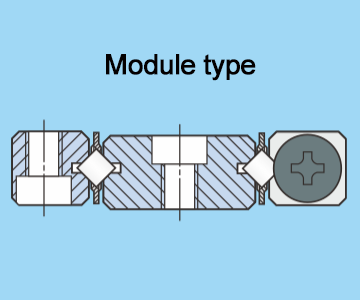

Los modelos incluyen el tipo estándar, que combina cuatro guías y dos jaulas de rodillo como un juego, y el tipo de módulo, con una estructura integrada que contiene dos guías.
Movimiento suave
Además de una superficie de pista de alta precisión, los rodillos cilíndricos de súper precisión con una longitud gestionada de manera óptima se incorporan en la jaula para reducir la desviación. Esto genera un movimiento lineal con muy poca resistencia de fricción suave sin pegue y despegue.
Tipo de rodamiento de acero al carbono cromado y tipo de acero inoxidable
Los tipos de rodamiento de acero al carbono cromado y de acero inoxidable están disponibles para el tipo estándar.
Fácil montaje
Gracias al orificio de montaje de la guía avellanado y para rosca hembra, la guía se puede fijar al equipo con una rosca hembra o se puede pasar un perno a través del equipo, lo que permite una estructura de montaje flexible. Además, la guía del tipo de módulo con dos guías internas integradas en una sola estructura tiene una estructura de montaje simple y elimina los errores de maquinado, lo que produce un movimiento lineal de alta precisión.
Línea
Guía de rodillos cruzados
| Modelo | Material | Forma | Modelo | Tamaño | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 6 | 9 | 12 | 15 | 18 | 24 | ||||
| Guía de rodillos cruzados con jaula antideslizamiento |
Hecha en acero de alto carbono |
 |
CRWG | - | ○ | ○ | ○ | ○ | - | - | - | - | - |
| Guía de rodillos cruzados con jaula antideslizamientoH |
Hecha en acero de alto carbono |
 |
CRWG…H | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
| Guía de rodillos cruzados | Hecha en acero de alto carbono |
 |
CRW | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Guía de rodillos cruzados | Hecha en acero inoxidable | CRW…SL | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |
| Guía de rodillos cruzados | Hecha en acero de alto carbono |
 |
CRWM | ○ | ○ | ○ | ○ | - | - | - | - | - | - |
Especificación especial
Tornillo de montaje especial
La guía de lado de ajuste de precarga se puede mover al ajustar la precarga. Se requiere un margen de movimiento entre un tornillo de fijación de guía y un orificio de montaje; los tornillos de montaje especial se proporcionan para los casos donde no hay suficiente margen o donde debe montarse un tornillo de fijación desde el lado de la guía, como se muestra en la Fig. 2. Este tornillo de montaje especial también puede utilizarse para el caso en el que el orificio de montaje para la guía de lado fijo y la precisión de posicionamiento de la rosca hembra no sean suficientes. Este tornillo de montaje especial está hecho solo de acero de alto carbono.
Sello limpiador
A fin de evitar que las sustancias extrañas ingresen en una pista, el sello limpiador se cambia por uno con una función de tope final SB. El sello limpiador no puede montarse en todos los extremos de la guía. Las posiciones de montaje pueden cambiarse al aflojar el tornillo.
Jaula de rodillos de alta rigidez
La jaula se cambia por una hecha de aleación de cobre de alta rigidez diseñada para una aplicación de eje vertical. Esta jaula tiene una estructura que evita que un rodillo se caiga en dirección de un solo lado. A fin de utilizar una jaula de rodillos de alta rigidez para una aplicación de eje vertical, se recomienda el uso de la jaula en combinación con el tope final SB.
Tope final SA
Cuando la frecuencia de troquel es alta y el arrastre de jaula puede generarse por la vibración y una carga variable no uniforme, el tornillo final se cambia por un tope final SA. Para las series de tamaño 1, un tope final SA, según el tope, se incluye como estándar.
Tope final SB
Al utilizar una jaula de rodillos de alta rigidez para una aplicación de eje vertical, el tornillo final se cambia por un tope final SB a fin de regular el troquel de la jaula en el extremo. El tope final SB no puede montarse en todos los extremos de la guía. Las posiciones de montaje estándar se muestran en la Fig. 3. Las posiciones de montaje pueden cambiarse al aflojar el tornillo.
