직동안내기기 리니어 부싱 G
직동안내기기 리니어 부싱 G
LMG

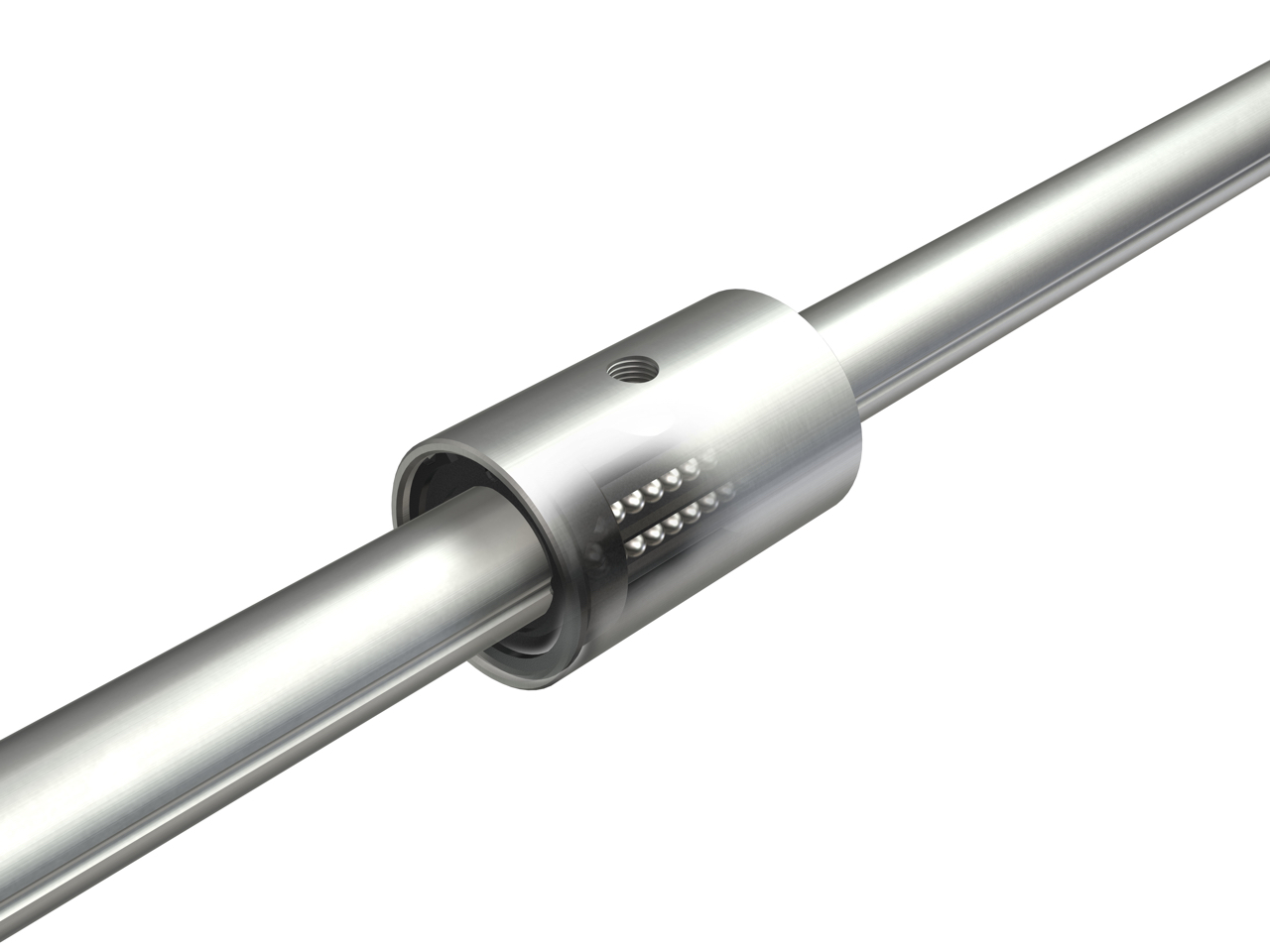

IKO 리니어 부싱 G는 외통과 궤도구 부착 축 위를 무한 직선 운동하는 고부하용량 타입의 직동안내기기입니다. 심플하고 아주 콤팩트하지만 부하용량은 큰 리니어 부싱입니다.
제품의 특징

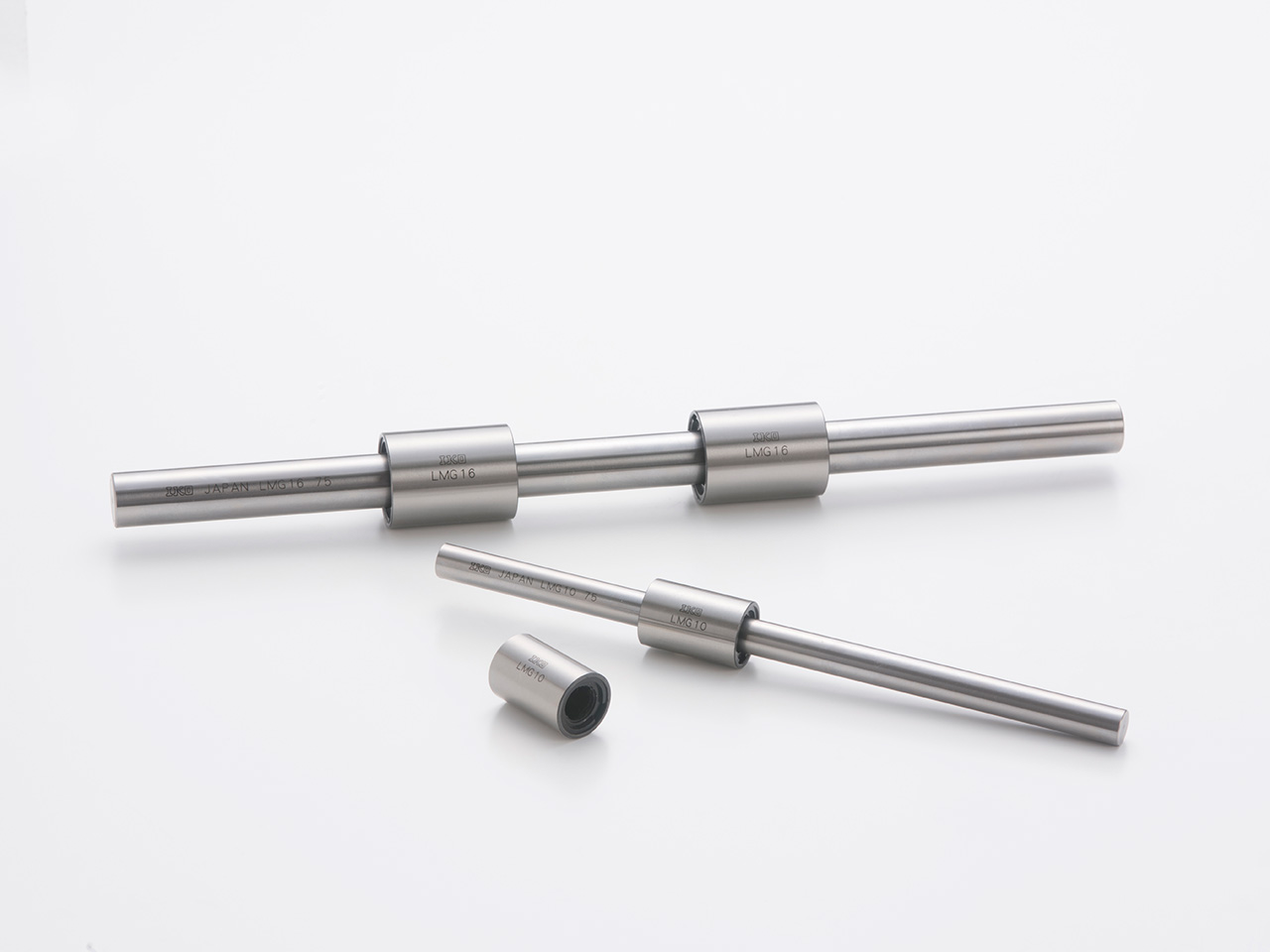

프리콤비네이션
외통과 궤도구 부착 축이 개별적으로 치수 관리되므로 각각 자유롭게 추가, 교환할 수 있습니다.
고부하용량
볼(강구)을 2조열로 배치하여 축에 설치된 궤도구와 접촉하는 구조이므로 강성이 높고 부하용량도 커졌습니다.

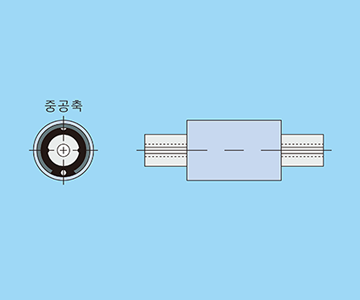

중실축과 중공축
궤도구 부착 축에는 중실축의 LMG와 중공축의 LMGT가 있으며 중공축은 배관, 배선, 공기빼기 등의 용도에 사용할 수 있습니다.
리니어 부싱과 치수 호환
리니어 부싱의 LM 시리즈와 치수 호환이 되므로 간단하게 교환할 수 있습니다.
라인업
리니어 부싱 G
| 제품 | 형상 | 형식 | 크기 | |||||
|---|---|---|---|---|---|---|---|---|
| 6 | 8 | 10 | 13 | 16 | 20 | |||
| 리니어 부싱 G |
 |
LMG | ○ | ○ | ○ | ○ | ○ | ○ |
| 리니어 부싱 G |
 |
LMGT | ○ | ○ | ○ | ○ | ○ | ○ |
※비고 리니어 부싱G(LMG 시리즈)는 모두 프리콤비네이션 사양입니다. 비호환성 사양은 없습니다.
특별 사양
측면 씰 부착
이물질의 침입을 방기 위해 외통 양단에 측면 씰을 부착합니다.
