ニードルベアリング 標準カムフォロアシリーズ

  • 標準カムフォロア

ニードルベアリング 標準カムフォロアシリーズ

CF CR

IKO カムフォロアは、厚肉の外輸に針状ころを組み込んだスタッド付きの軸受で、外輪回転用に設計された摩擦係数が小さく回転性能に優れた軸受です。 この軸受は負荷域を効果的に増大させる目的で、一般のニードルベアリングよりもラジアルすきまを小さく設計しています。 したがって、衝撃荷重を緩和し、安定した長寿命が得られます。 スタッドは、ねじ加工や段加工を施しているので簡単に取り付けることができます。 カムフォロアは、カム機構や直線運動用のフォロア軸受として高い剛性と精度をもち、工作機械、産業用ロボット、電子部品装置及びOA機器などの広い範囲に使用されています。 ステンレス鋼製のカムフォロアは、耐食性に優れ、油を嫌う箇所や水分の飛散する環境、クリーンルームでの使用にも適しています。

標準カムフォロア

CF

カムフォロアの基本的な形式です。サイズバリエーションもスタッド径で最小3mmから最大30mmまで取り揃えており、幅広い用途に使用することができます。

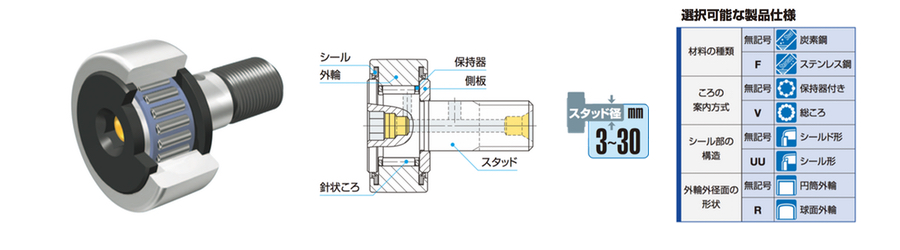

内部構造及び形状



スラストワッシャ付きカムフォロア

CF…W

外輪の両肩部とスタッド頭部及び側板との間の滑り接触部に、耐摩耗性と耐熱性に優れた特殊合成樹脂製のスラストワッシャが組み込まれているので、取付誤差などにより発生する外輪のアキシアル荷重を受け、滑り面の摩耗と摩擦を防ぐ効果があります。


内部構造及び形状



インチ系カムフォロア

CR CRH

インチ系のカムフォロアで、CR とCRH の2 種類があり、CRH は黒色酸化皮膜処理を施しています。


内部構造及び形状
