IKO 초슬림 크로스롤러 베어링 CRBT

IKO 초슬림 크로스롤러 베어링 CRBT

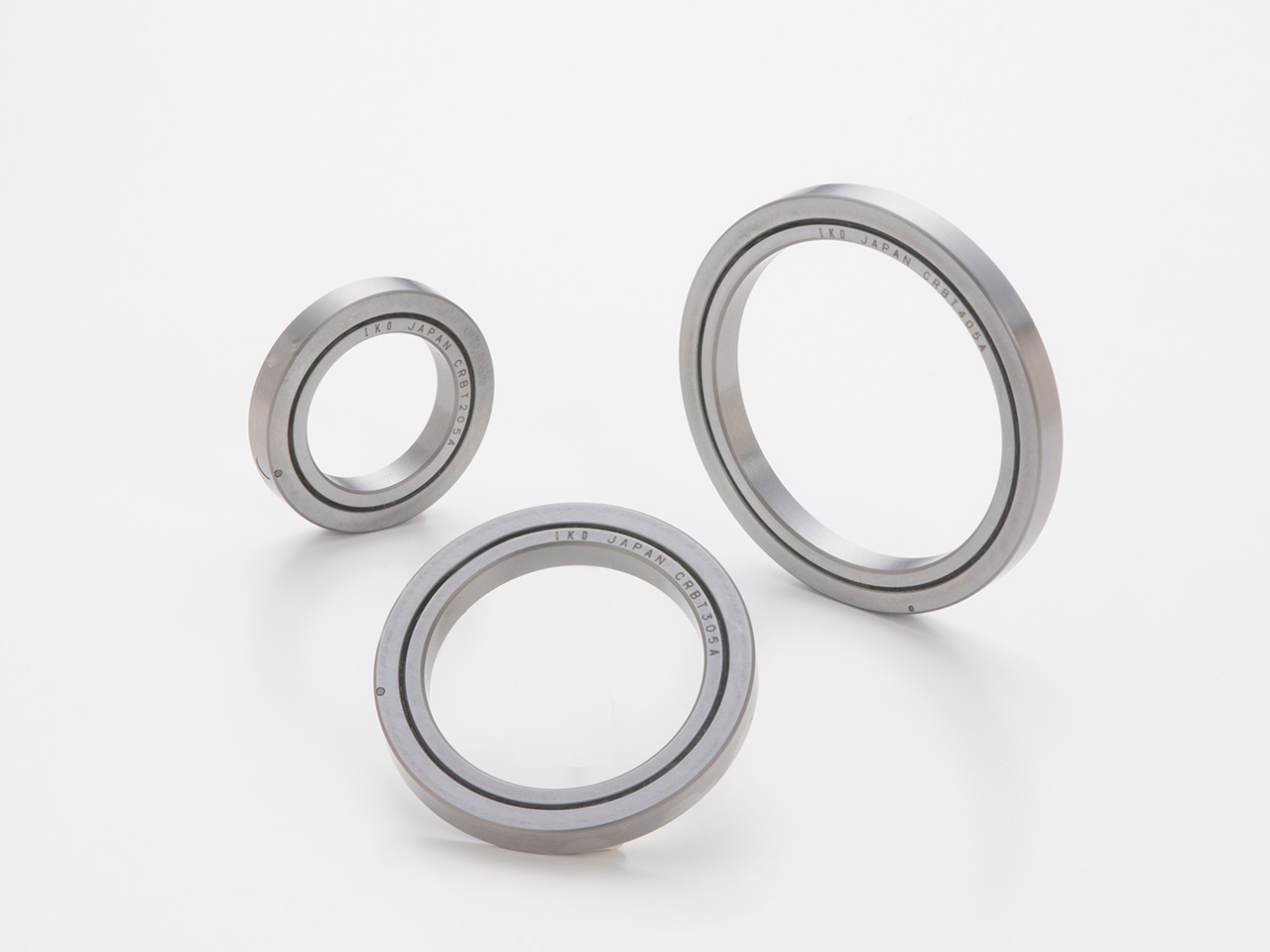

모멘트•복합하중에 강한 크로스롤러 베어링 중에서도 폭이 5mm인 롤러 타입으로 세계에서 가장 가볍습니다.
철저히 경량화를 추구한 초슬림 콤팩트한 사이즈로 장치의 공간을 줄일 수 있습니다.

다운로드

CAD 데이터 다운로드 제품 카탈로그의 PDF 다운로드
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

제품개요

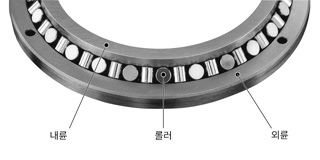

초슬림 크로스롤러 베어링은 내륜과 외륜 사이에 롤러를 직교 배치해 매우 콤팩트한 베어링입니다. 레디얼 하중, 액시얼 하중 및 모멘트등의 복잡한 하중을 하나의 베어링으로 받을 수 있습니다. 볼에 비해서 부하에 따른 탄성변위량이 작은 롤러를 조립했기 때문에 볼 베어링 이나 테이퍼 롤러 베어링 복열로 사용하는 경우에 비해 장치를 콤팩트하고 고강성으로 설계할 수 있습니다.
산업용 로봇, 광학기기나 의료기기 등의 선회부에 사용할 수 있어 기계•장치의 소형화•경량화에 공헌합니다.

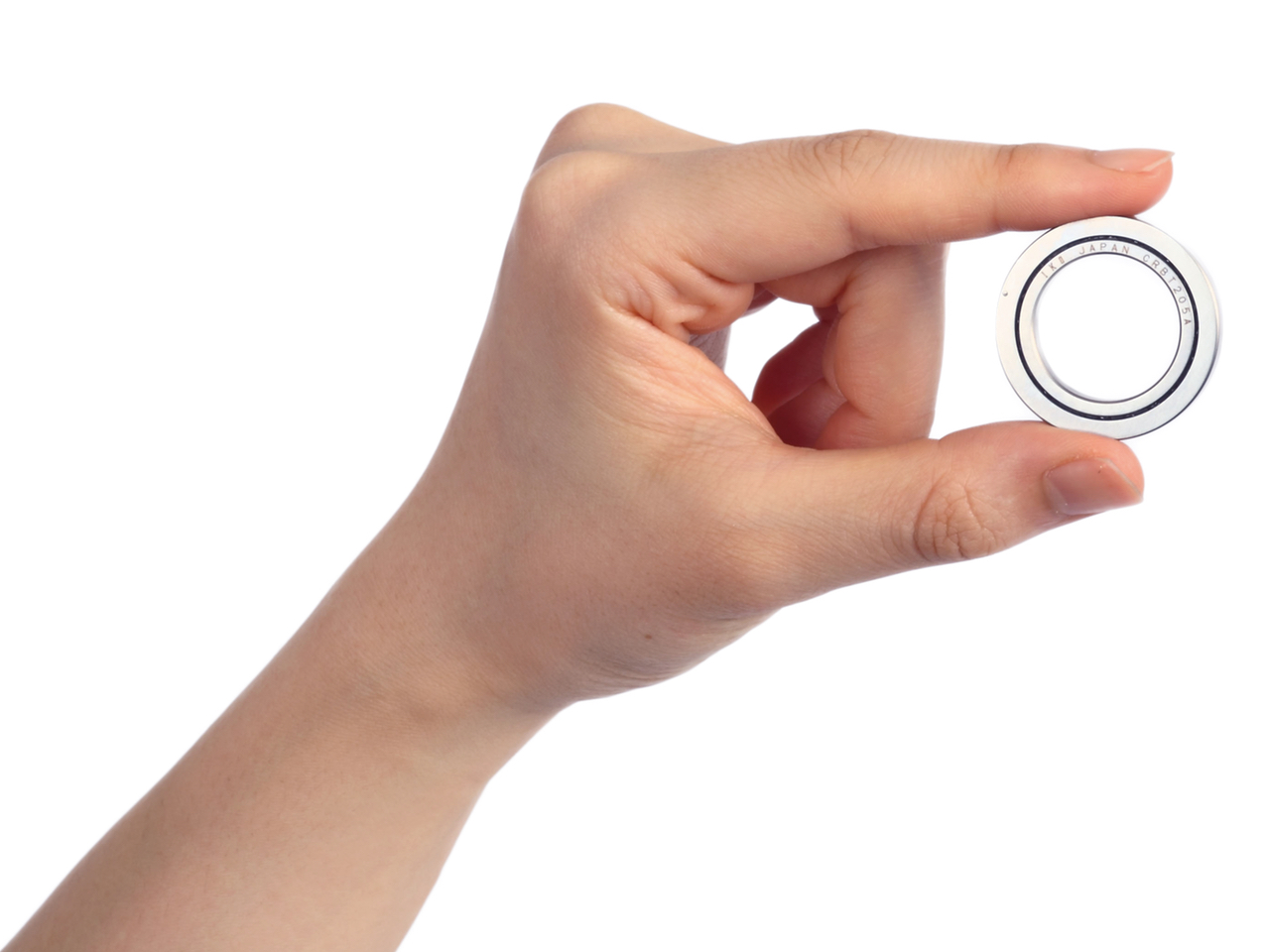

롤러타입으로는 세계최초의 얇기! 단면 높이 5.5mm의 초저단면
지금까지 가장 얇았던 CRBS 와 비교해서 69% 로 저단면화 했습니다(베어링 내경 50mm). 폭치수 5mm로 단면적은 종래에 비해서 43%로 줄이고 콤팩트화를 실현했습니다.
종래의 타입과 비교해서 38%와 대폭적으로 경량화를 실현
철저히 경량화를 추구함. 종래의 슬림형 CRBS 와 비교해서 질량비는 0.38이며 대폭 경량화 했습니다. (베어링 내경 50mm)
장치의 콤팩트 설계, 효율적인 공간활용을 실현
원통롤러를 직교배치하여 래디얼 하중, 액시얼 하중만이 아닌 모멘트 등의 복합하중을 하나의 베어링으로 받을 수 있습니다. 한쪽 고정 구조로 사용할 수 있어서 설계의 자유도가 높고 장치의 콤팩트화, 효율적인 공간 활용에 공헌합니다.

제품구성

형식 내경
[mm]
외경
[mm]

[mm]
질량
[g]
기본동정격
하중
C
[N]
기본정정격
하중
C0
[N]
CRBT205A 20 31 5 14.8 1400 1290
CRBT305A 30 41 5 20.7 1770 1970
CRBT405A 40 51 5 26.5 2000 2520
CRBT505A 50 61 5 32.3 2280 3200
