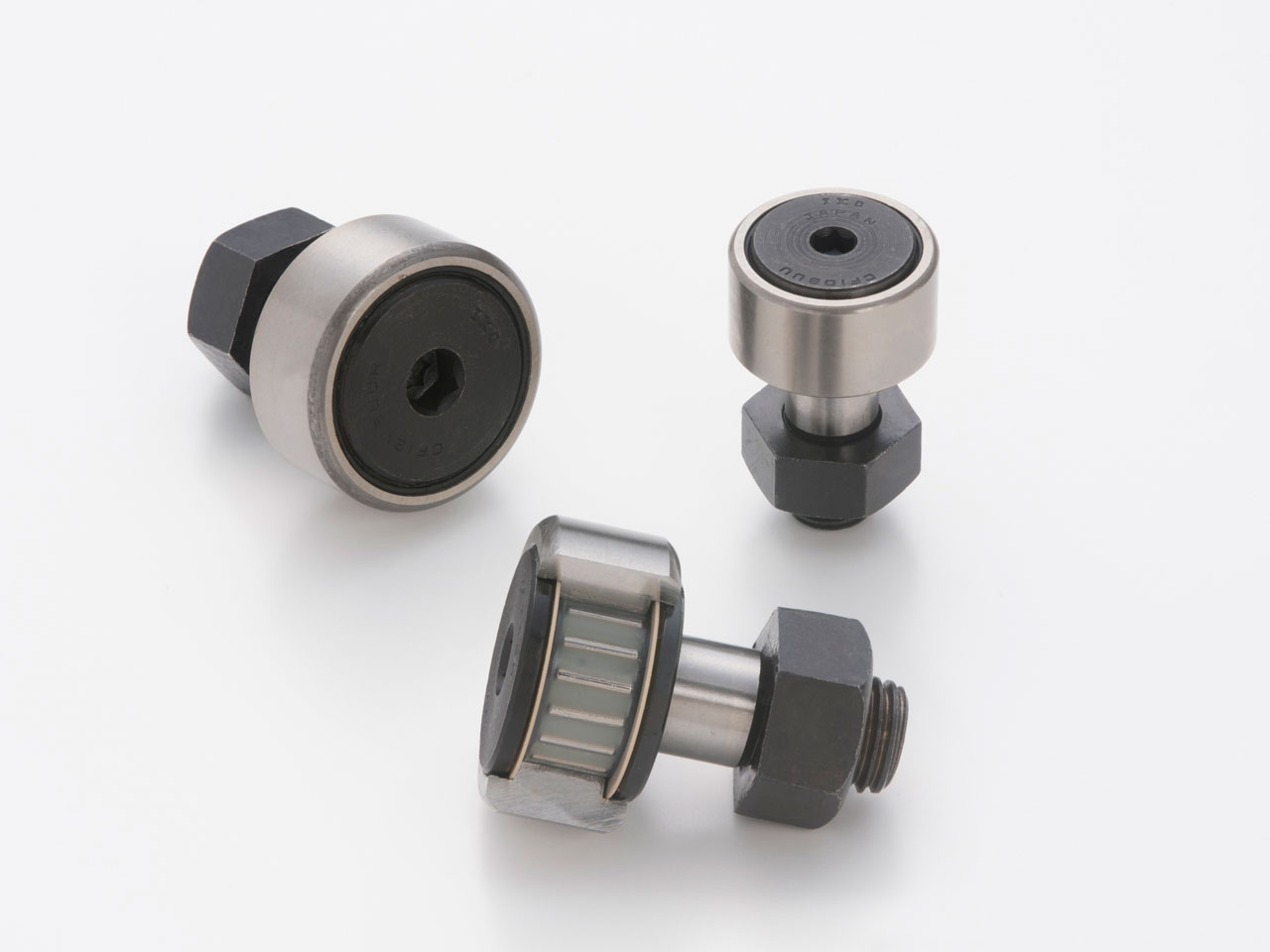

IKO C-루브 캠플로워 CF.../SG

IKO C-루브 캠플로워 CF.../SG

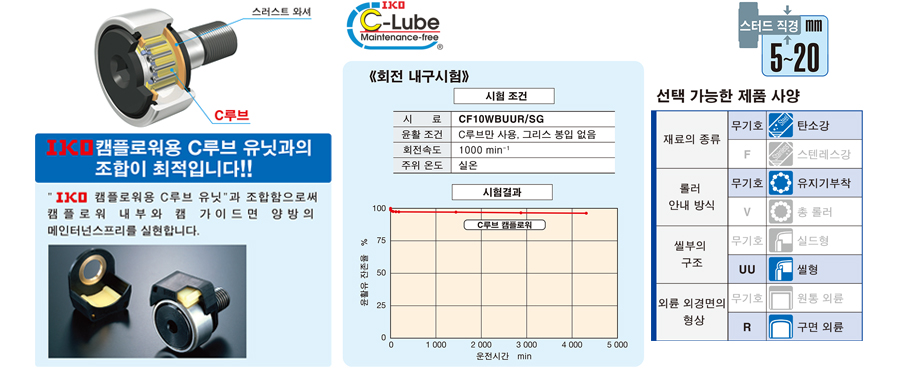

베어링 공간에 열경화형 고체윤활제(C-루브)를 충전시킨 캠플로워입니다. C-루브는 다량의 윤활유와 입자가 미세한 고분자 폴리올레핀 수지를 열처리 고형화한 윤활제로서, 베어링이 회전하면 궤도면에서 항상 적정량의 윤활제가 스며나와 장기간이 경과되어도 베어링의 윤활 성능을 유지하게 합니다.

다운로드

CAD 데이터 다운로드 제품 카탈로그의 PDF 다운로드
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

제품개요

IKO캠플로워는 두께가 두꺼운 외륜에 롤러를 조합한 스터드 장착 베어링으로서, 외륜회전용으로 설계되었으며 마찰계수가 작고 우수한 회전 성능을 발휘합니다.
이 베어링은 부하 영역을 효과적으로 증대시킬 목적으로, 일반 니들 베어링보다 레디얼 갭을 작게 설계하였습니다. 따라서, 충격하중을 완화하며 안정적이고, 수명이 오래갑니다. 스터드는 나사가공이나 단차가공이 되어 있어서 간단하게 부착할 수 있습니다.
캠플로워는 캠 기구나 직선운동용 플로워 베어링으로서, 높은 강성과 정밀도를 가지고 있기 때문에 공작기계, 산업용로봇, 전자부품 장치, OA(사무자동화)기기 등에 광범위하게 사용되고 있습니다.
스테인리스강제로 된 캠플로워는 내식성이 우수하여 오일의 영향을 받기 쉽거나 수분이 비산하는 환경, 클린룸에도 적합합니다.

내부 구조 및 형상

IKO캠플로워는 유지기, 풀 롤러, 쉴드 타입, 씰 타입, 구면외륜, 원통외륜, 육각구멍부착 등 다양한 종류가 시리즈화되어 있습니다.

롤러 안내 방식

롤러 안내 방식
캠플로워에는 유지기타입과 풀 롤러 타입이 있습니다. 케이지 부착 베어링은 마찰계수가 작고 회전속도가 빠른 곳에 적합하고, 풀 롤러 베어링은 저속 회전, 중하중이 작용하는 곳에 적합합니다.

기밀부 구조

기밀부 구조
캠플로워에는 쉴드타입과 씰타입이 있습니다. 쉴드타입 베어링은 내륜과 스터드 날개부 및 외륜과 측판 사이를 작게 하여 라비린스 형태로 되어 있습니다. 씰타입 베어링은 쉴드타입의 라비린스부에 밀봉 씰을 설치하였기 때문에 이물질의 침투를 막을 수 있습니다.

외륜외경면의 형상

외륜외경면의 형상
캠플로워의 외륜은 직접 상대 궤도면에 접촉시켜서 사용하는 부분으로, 외륜외경에는 구면과 원통면이 있습니다. 구면외륜의 베어링은 설치오차에 의한 끝단 하중을 완화시키는 데 유효합니다. 또한, 원통외륜의 베어링은 상대 궤도면과의 접촉 면적을 크게 하여 부하하중이 클 때나 궤도면의 경도가 낮을 때 적합합니다.

스터드 헤드부의 형상

스터드 헤드부의 형상
캠플로워의 스터드 헤드부의 형상은, 드라이버 홈부착형과 육각렌치를 사용하여 부착할 수 있는 육각구멍부착형이 있습니다.
