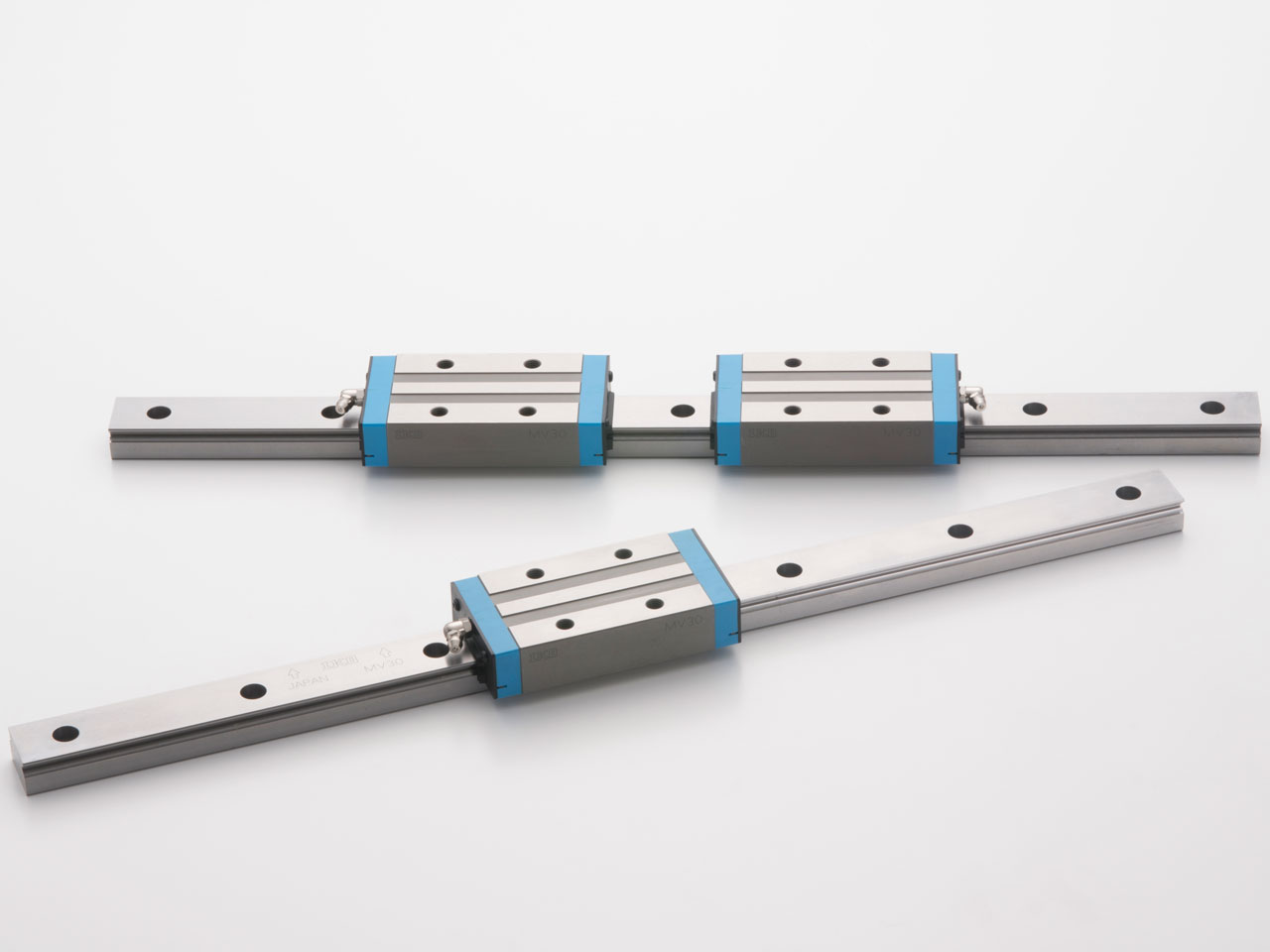

직동안내기기 C루브 리니어웨이 V

IKO C루브 리니어웨이 V는 초저단면, 초경량임에도 불구하고 하방향의 정격 하중이 볼 타입 중에서는 최대이며 고부하용량을 가진 제품입니다. 또한, 윤활 부품 C루브를 슬라이드 유닛 안에 내장하여 장기 메인터넌스 프리를 실현하는 제품입니다.

제품의 특징

저단면·경량

2조열 4점 접촉 방식의 단순한 구조이기 때문에 실현 가능한 초저단면, 초경량을 통해 기계 장치의 콤팩트화 및 동력 절감에 공헌합니다.

고부하용량·고강성

초저단면, 초경량임에도 불구하고 하방향의 정격 하중이 볼 타입에서 최대이며, 부하용량과 강성이 커서 기계 장치의 긴 수명 및 안전율이 향상됩니다.

볼 유지

슬라이드 유닛에 강구 유지 밴드를 조립하여 트랙레일에서 슬라이드 유닛을 분리해도 볼(강구)이 탈락하지 않으며 취급이 용이합니다.

메인터넌스 프리

C루브 내의 윤활유가 장기간에 걸쳐 윤활 성능을 유지하므로 번거로운 윤활 관리에 드는 시간과 비용이 절감됩니다.

C루브에 대한 자세한 내용은 여기를 클릭

라인업

C루브 리니어웨이 V

제품	형상	슬라이드 유닛 길이	형식	크기
제품	형상	슬라이드 유닛 길이	형식	20	25	30

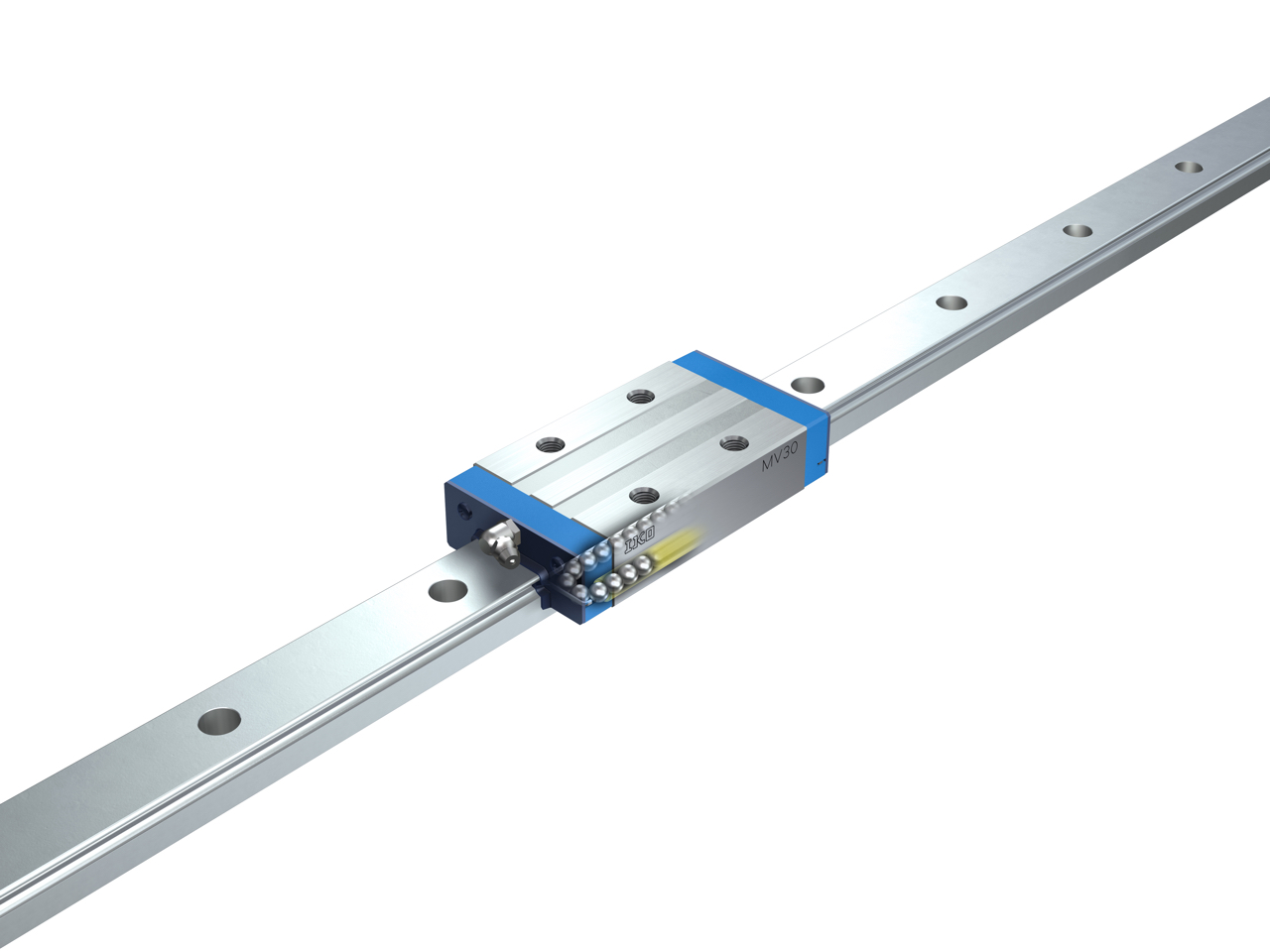

C루브 리니어웨이 V		스탠다드	MV	○	○	○

특별 사양

트랙레일의 취부 홀 전용 캡

트랙레일 취부 홀 전용 캡을 첨부합니다. 트랙레일의 취부 홀을 막아서 운동 방향의 씰 성능을 향상시킵니다. 알루미늄 합금제 캡도 있으므로 IKO에 문의하십시오.

더블 씰

프리콤비네이션 사양의 슬라이드 유닛 단품에 측면 씰을 이중으로 부착하여 방진성을 높입니다.

흑색크롬 피막 처리

흑색의 침투성 크롬 피막 처리 후에 아크릴 수지를 코팅하여 방청 능력을 향상시킵니다.

불소흑색크롬 피막 처리

흑색의 침투성 크롬 피막 처리 후에 불소 수지를 코팅하여 방청 능력을 더욱 향상시킵니다. 또한, 표면에 이물질의 부착을 막습니다.

하면 씰

하방향에서의 이물질 침입을 방지하기 위해 슬라이드 유닛 아랫면에 씰을 부착합니다.

그리스 지정

클린 환경용 저발진 그리스 CG2를 주입합니다.

스크레이퍼

슬라이드 유닛에 금속제 스크레이퍼를 부착합니다. 스크레이퍼는 비접촉 구조이며, 트랙레일에 부착되는 큰 이물질을 효과적으로 배제합니다.

기타 특수 환경 사양을 찾는 방법
