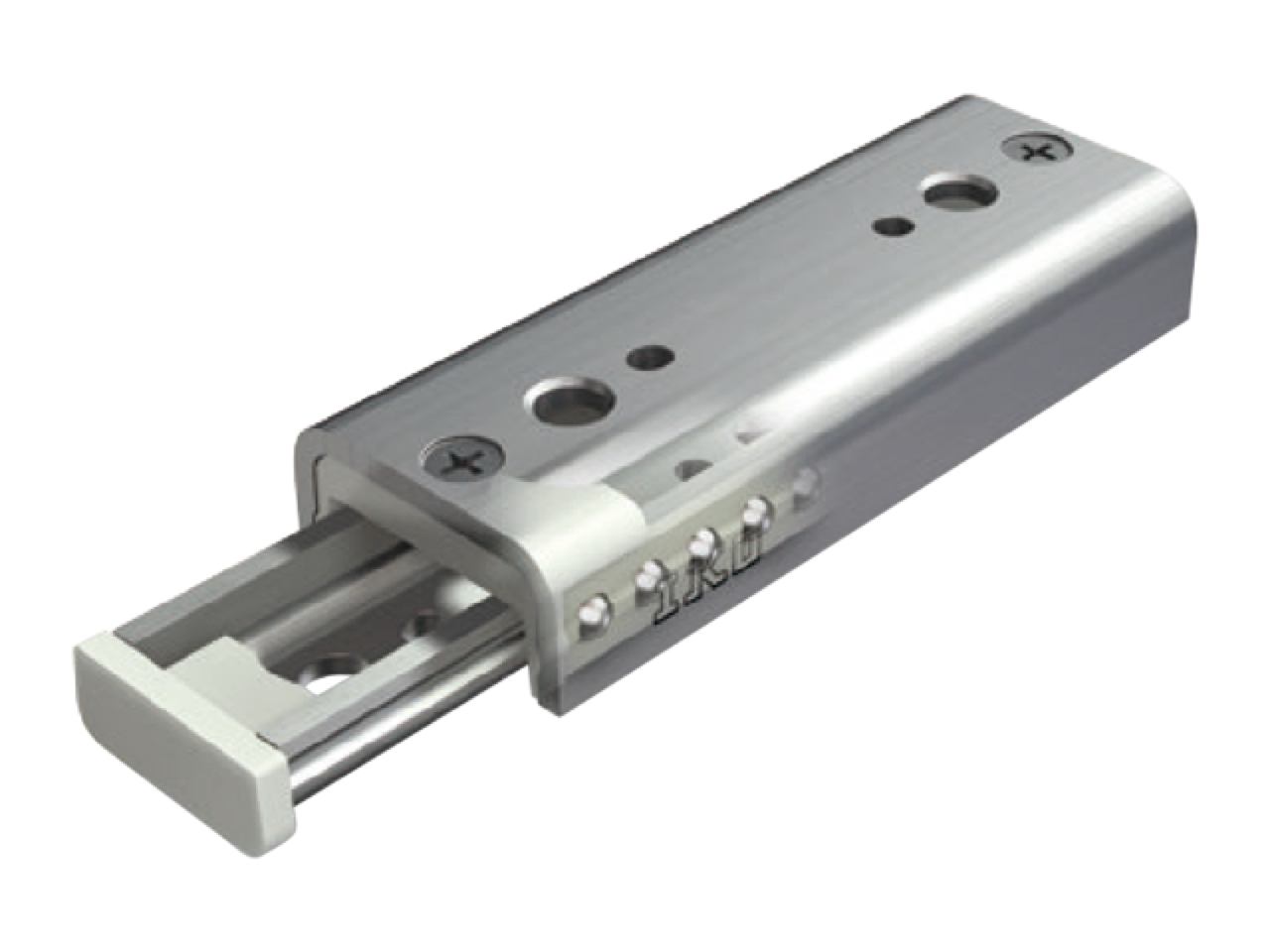

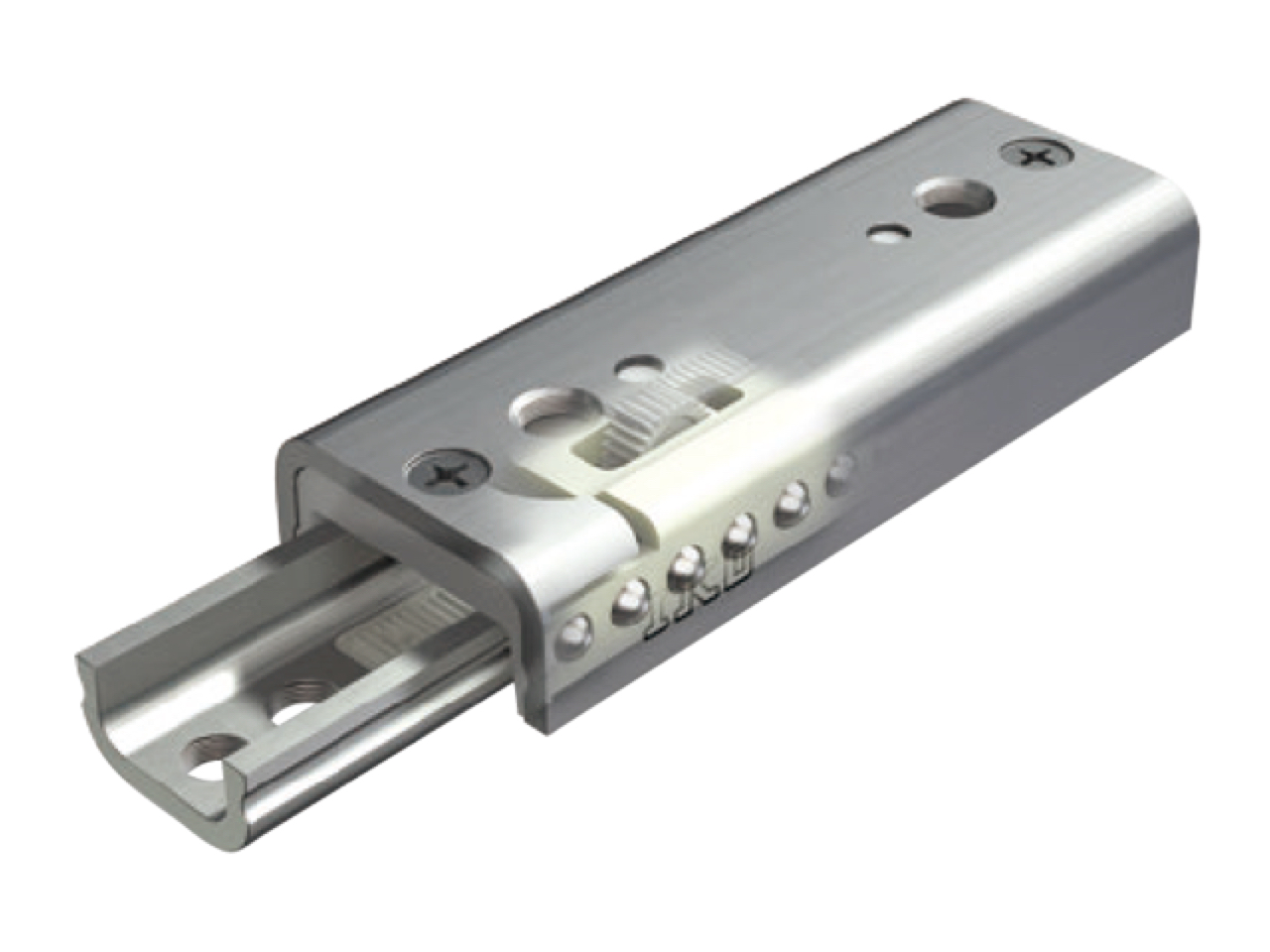

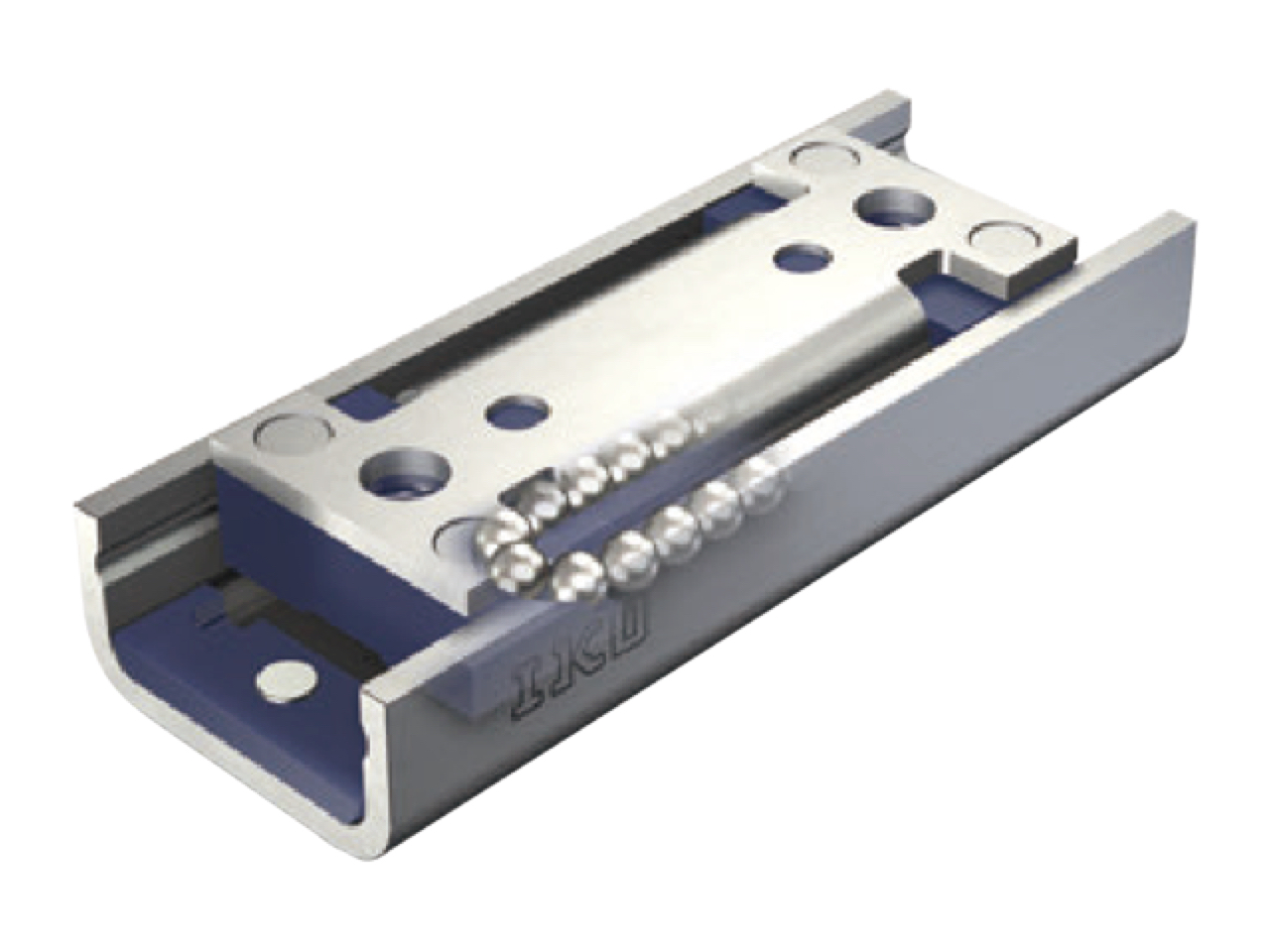

IKO 정밀 리니어슬라이드 BSP/BSPG/BSR

IKO 정밀 리니어슬라이드 BSP/BSPG/BSR

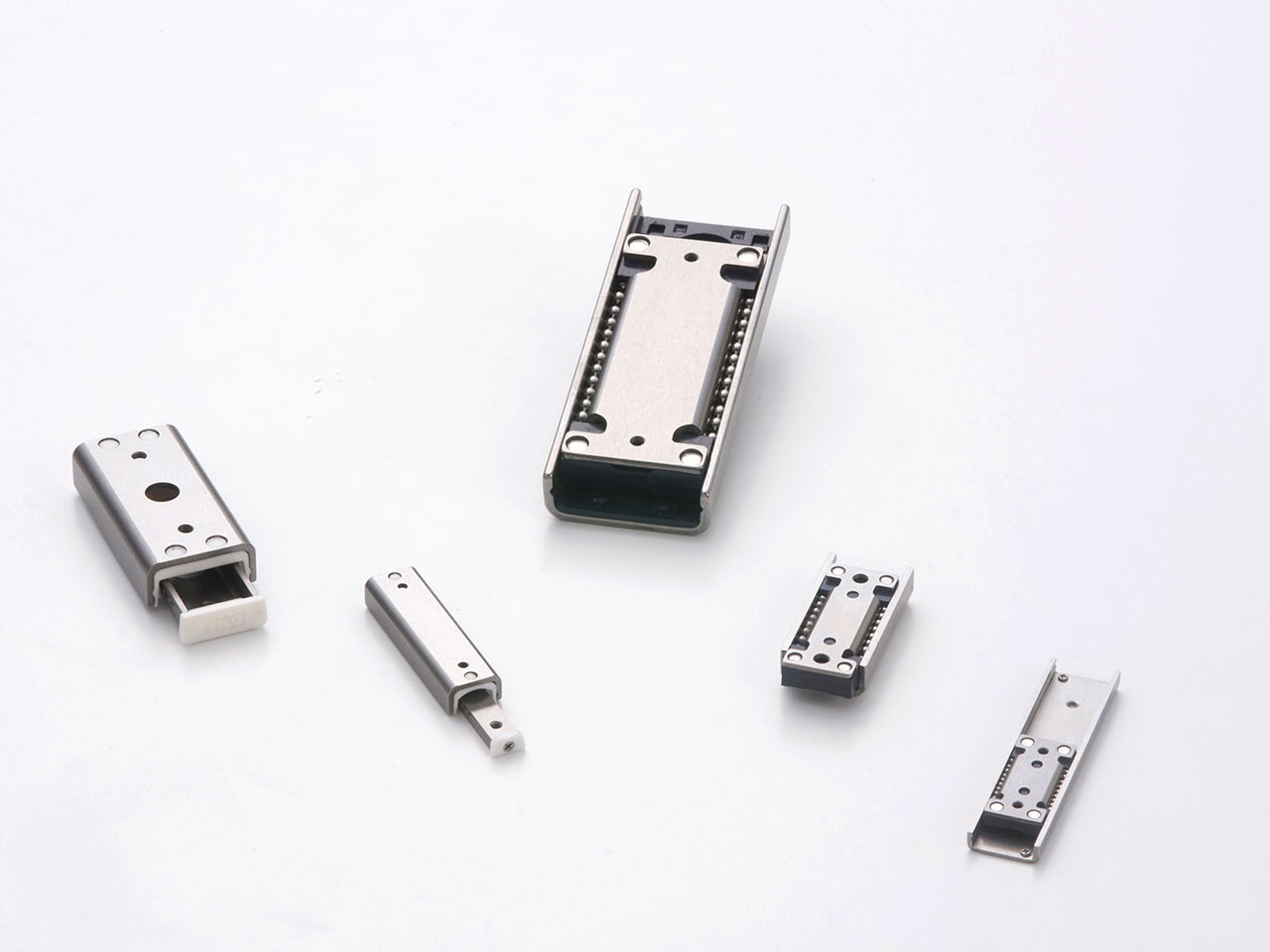

IKO정밀 리니어슬라이드는 스테인리스 강판을 정밀성형하여 만든 U자 형상의 테이블(또는 슬라이드 유닛 레이스)과 베드(또는 트랙레일)로 구성된 가볍고 콤팩트한 직선운동베어링입니다. 궤도 홈은 테이블(또는 슬라이드 유닛 레이스)과 베드(또는 트랙레일)에 정밀하게 연삭 가공되어 있습니다. 정밀 리니어슬라이드는 고성능과 내구성을 갖추고 있기 때문에 정밀계측장치, 디스크 드라이브, IC 제조 및 검사기기 등의 용도에 적합합니다. 또한, 성능과 사이즈가 다양하여 용도에 따라 적절하게 선택할 수 있습니다.

다운로드

CAD 데이터 다운로드 제품 카탈로그의 PDF 다운로드
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

제품 특징

우수한 내식성
볼, 테이블, 베드 및 기타 강철제 부품은 스테인리스강으로 제조되었습니다. 따라서, 이 시리즈는 우수한 내식성을 가지고 있으므로 클린룸에서의 용도에 최적입니다.
조용하고 원활한 작동
볼유지기와 안내기구의 첨단 설계와 궤도대의 정밀 연삭 가공의 조합으로, 구동 소음을 최소화하였으며 마찰저항을 작게 하여 원활한 작동을 실현하였습니다. 극히 작은 이송 운동에도 우수한 위치결정 정밀도와 신속한 응답성을 얻을 수 있습니다.
높은 안정성
모든 구성 부품은 불연성 또는 자기소화성 재료를 사용하고 있습니다. 따라서, 이 시리즈는 가전제품이나 사무용기기 등에 사용할 수 있습니다.
경량 및 콤팩트
단순구조 설계로 부품 수를 최소화하였기 때문에, 기계나 장치에서의 구동부 크기와 무게를 대폭 줄일 수 있습니다.
안정된 성능

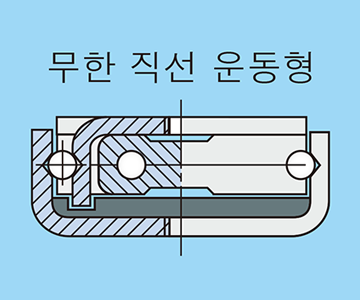

강구는 2열로 배치되어 있고 각각의 강구는 4점으로 접촉하는 구조로 되어 있습니다. 따라서, 모든 방향의 하중에 대해 안정된 부하 능력을 가지고 있습니다. 또한, 단순구조 설계로 가공오차와 조립오차가 작고 고정도의 작동을 얻을 수 있습니다.
