IKO 리니어웨이 F LWFH/LWFF/LWFS

IKO 리니어웨이 F LWFH/LWFF/LWFS

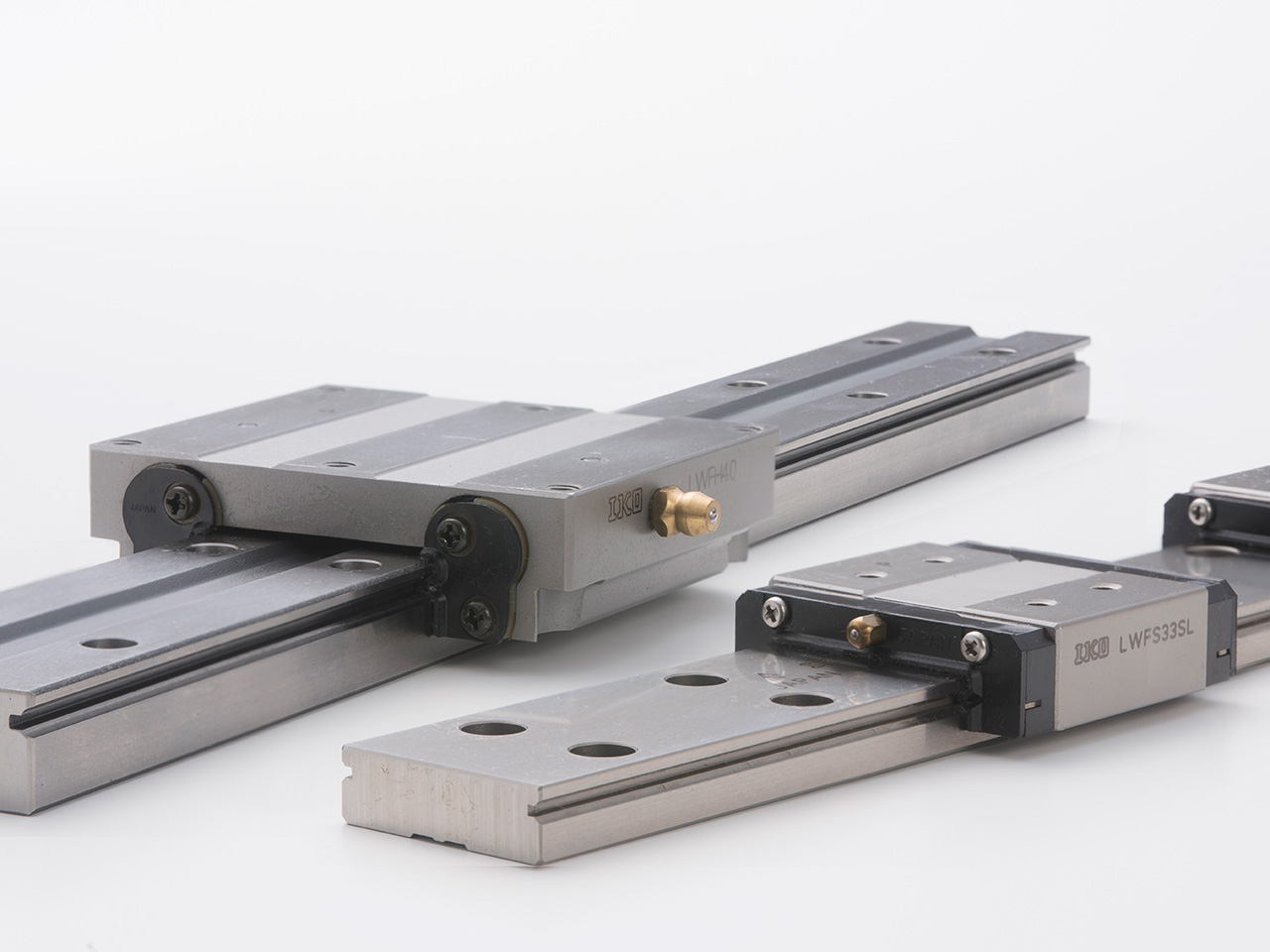

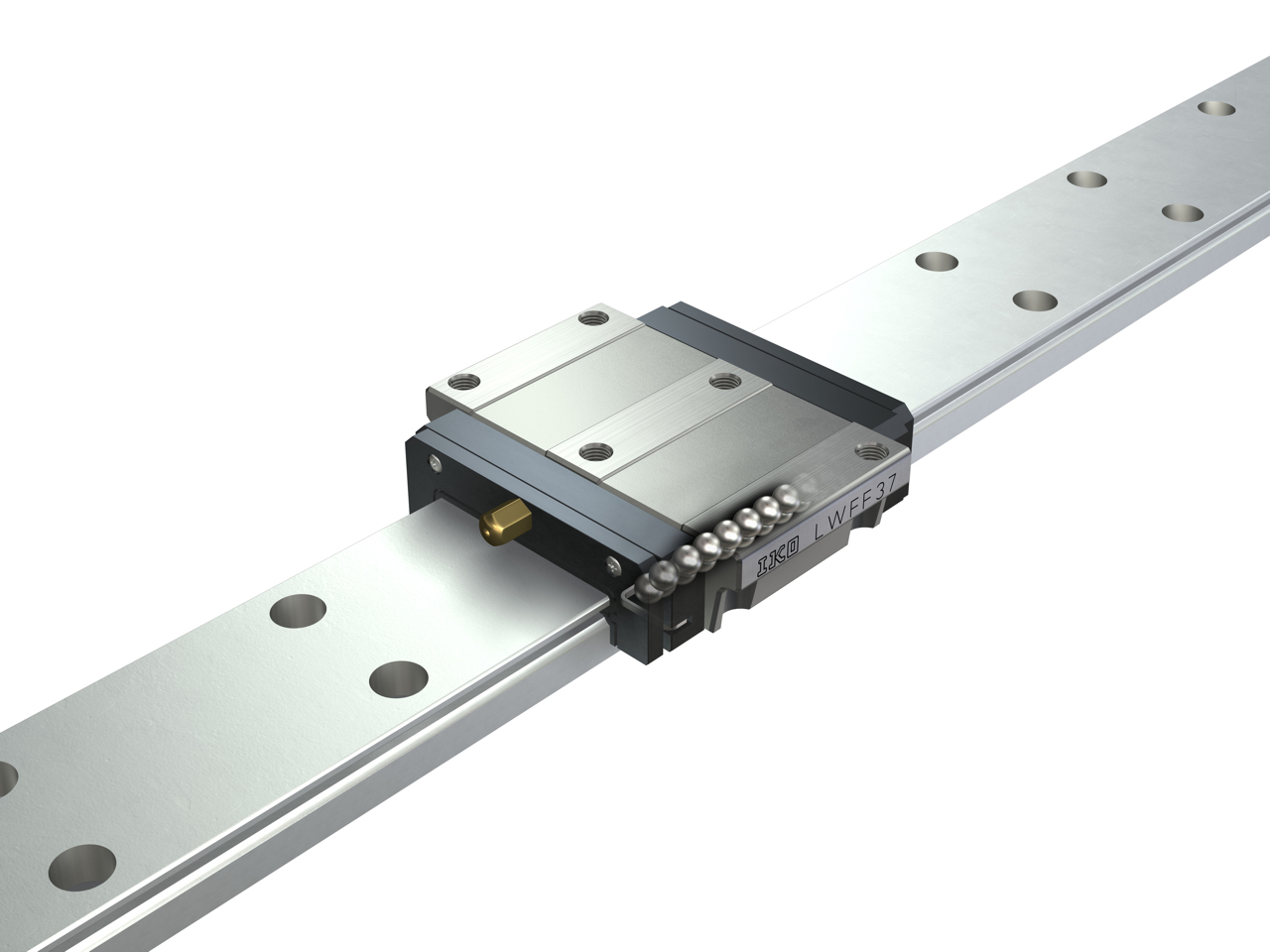

IKO리니어웨이 F는 고강성 슬라이드 유닛이 광폭 트랙레일을 따라 무한직선운동을 하는 직선운동베어링입니다. 궤도와 4점으로 접촉하는 2열의 크고 많은 직경 강구를 조합시켜, 방향이나 크기가 변동하는 하중이나 복합하중이 작용하는 용도에서도 안정되고 높은 강성을 얻을 수 있습니다. 또한, 광폭 레일 타입이기 때문에 축방향 모멘트 부하에 강하고 단열 레일 구성에도 적합합니다.

다운로드

CAD 데이터 다운로드 제품 카탈로그의 PDF 다운로드
일부 제품은 카탈로그에 수록되어 있지 않습니다. 또한, 고객이 원하는 사양으로 변경도 가능합니다. 부담 없이 문의해 주시기 바랍니다.

제품 특징

광폭 구조
모멘트 부하 시의 하중점 간의 거리가 길어서 모멘트하중과 복합하중에도 고부하 성능을 발휘합니다.

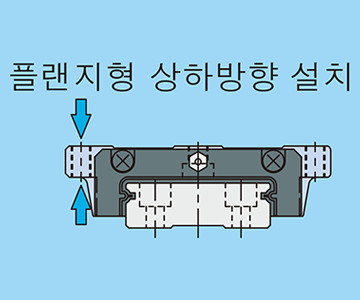

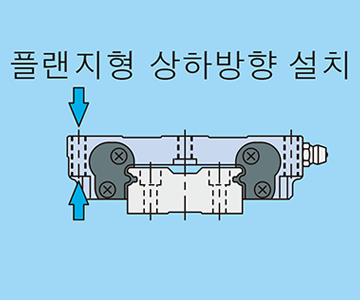

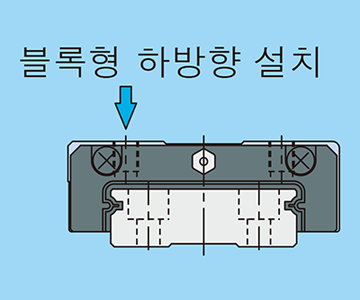

플렌지 타입과 블록 타입
슬라이드 유닛에는 3가지 타입이 있는데, 플렌지 형으로 치수계열이 다른 2개의 플렌지 타입과 폭이 매우 좁은 1개의 블록 타입이 있습니다.
스테인리스강제
내식성이 우수한 스테인리스강제는 의료기기, 디스크 판독장치 및 반도체 제조장비 등과 같이 클린 환경에서 사용하는 기계나 장치에 가장 적합합니다.
호환성
리니어웨이 F는 호환성을 가진 사양의 제품들을 구비하고 있습니다. 슬라이드 유닛과 트랙레일의 치수는 개별적으로 관리하고 있으므로 슬라이드 유닛과 트랙레일을 각각 자유롭게 조합, 추가 및 교환할 수 있습니다.
양호한 부하밸런스
2열의 심플한 설계로 직경이 큰 강구가 모든 방향에서 높은 정격하중을 균형좋게 받도록 되어 있습니다.
고강성
강성이 높은 케이싱에 강구가 4점 접촉하는 구조로 되어 있어 볼들이 유격 없이 단단하게 구속되어 있습니다. 따라서 모든 방향에서 높은 강성을 얻을 수 있습니다.
